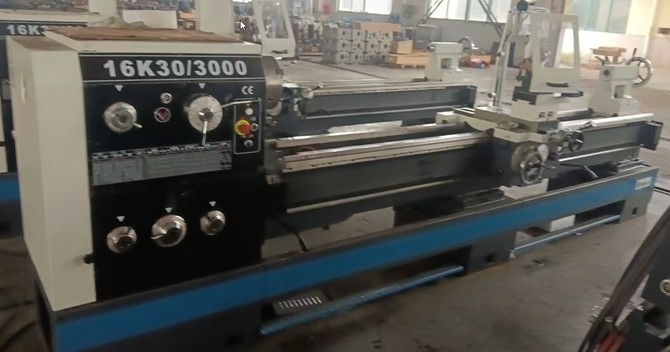

Станок токарно-винторезный универсальный 16К30/3000
Станки серии 16К30 применяются в различных отраслях промышленности на всевозможных операциях для обработки разных материалов: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных, питчевых резьб, сверления, зенкерования, развертывания.
Мощная конструкция литой станины и её закаленные, упроченные и отшлифованные направляющие обеспечивают стабильную работу. Станок имеет повышенную жесткость шпиндельного узла и жесткость конструкции. Это позволяет вести обработку используя полную мощность привода. Станки просты в эксплуатации и сохраняют точность позиционирования.
Преимущества 16К30/3000
- Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
- Закаленный шпиндель из высокопрочной легированной стали;
- Закалённые и шлифованные зубчатые колеса и шестерни;
- Регулируемая муфта перегрузки ходового винта;
- Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
- Минимальная скорость вращения шпинделя - 9 об/мин;
- Поперечное смещение задней бабки на ±15 мм для точения длинных конусов;
- Подача СОЖ в зону резания, галогеновый светильник;
- Тормоз шпинделя
Технические характеристики 16К30/3000
|
Параметры |
Ед. изм. |
16К30 |
||
|
Класс точности по ГОСТ 8-82 |
класс |
Н |
||
|
Наибольший диаметр обрабатываемой заготовки над станиной |
мм |
Ø660 |
||
|
Наибольший диаметр обрабатываемой заготовки над суппортом |
мм |
Ø420 |
||
|
Мах диаметр обработки над выемкой в станине |
мм |
Ø870 |
||
|
Эффективная длина выемки |
мм |
230 |
||
|
Ширина направляющих станины |
мм |
405 |
||
|
Наибольшая длина обрабатываемой заготовки |
мм |
3000 |
||
|
Диаметр отверстия шпинделя |
мм |
Ø82 |
||
|
Конус отверстия в шпинделе |
КМ6 |
|||
|
Передний конец шпинделя |
1:20 ф90 |
|||
|
Пределы частот вращения шпинделя |
Об/мин |
24 ступени, 9-1600 |
||
|
Наибольший крутящий момент на шпинделе |
кН/м |
1,4 |
||
|
Количество и диапазон продольных подач |
||||
|
Стандартные |
мм/об |
0.063-2.52/65 |
||
|
Уменьшенные |
мм/об |
0.028-0.056/13 |
||
|
Увеличенные |
мм/об |
2.86-6.43/15 |
||
|
Количество и диапазон поперечных подач |
||||
|
Стандартные |
мм/об |
0.027-1.07/65 |
||
|
Уменьшенные |
мм/об |
0.012-0.026/13 |
||
|
Увеличенные |
мм/об |
1.21-2.73/15 |
||
|
Количество и диапазон нарезания резьбы |
||||
|
Метрическая резьба |
0.5-224/48 |
|||
|
Дюймовая резьба |
72-1/8 tpi/46 |
|||
|
Модульная резьба |
0.5-112/42 |
|||
|
Питчевая резьба |
56-1/4 DP/45 |
|||
|
Скорость быстрых продольных перемещений суппорта |
м/мин |
4.5 |
||
|
Скорость быстрых поперечных перемещений суппорта |
м/мин |
1.9 |
||
|
Сечение резца |
мм |
25х25 |
||
|
Высота от опорной поверхности резца до оси центров |
мм |
25 |
||
|
Число резцов в резцедержателе |
шт |
4 |
||
|
Наибольшая длина перемещения резцовых салазок суппорта |
мм |
145 |
||
|
Наибольшая длина перемещения продольной (поперечной) каретки |
мм |
2935 (360) |
||
|
Цена одного деления лимба верхней части суппорта |
мм |
0,05 |
||
|
Цена одного деления лимба поперечного перемещения нижней части суппорта |
мм |
0,05 |
||
|
Наибольший угол поворота резцовых салазок |
град |
±90° |
||
|
Цена деления лимба продольного перемещения |
мм |
1 |
||
|
Цена деления лимба поперечного перемещения |
мм |
0,05 |
||
|
Диаметр пиноли задней бабки |
мм |
Ø75 |
||
|
Конус пиноли задней бабки |
КМ5 |
|||
|
Наибольшее перемещение пиноли задней бабки |
мм |
150 |
||
|
Поперечное перемещение задней бабки |
мм |
±15 |
||
|
Тип насоса для охлаждающей жидкости, мощность и поток |
л/мин |
50 |
||
|
Мощность привода главного движения |
кВт |
7.5 |
||
|
Масса нетто станка |
||||
|
РМЦ 3000 |
кг |
4250 |
||
|
Габариты станка (ДхШхВ) |
||||
|
РМЦ 3000 |
мм |
4700х1150х1800 |
||
Комплект поставки 16К30/3000
|
Стандартная комплектация: |
выбор |
|
Ручной 3-кулачковый патрон 320 мм |
1 |
|
Ручной 4-кулачковый патрон 400 мм |
1 |
|
Планшайба 430 мм |
1 |
|
Двигатель главного привода 7,5 кВт |
1 |
|
Резьбоуказатель |
1 |
|
Четырехпозиционный резцедержатель |
1 |
|
Неподвижный центр |
1 |
|
Переходная втулка (внутренний конус КМ5, внешний конус 1:20) |
1 |
|
Задняя бабка |
1 |
|
Ящик с инструментами |
1 |
|
Масленка |
1 |
|
Система подачи СОЖ |
1 |
|
Станочный светильник |
1 |
|
Неподвижный люнет 6~125 мм |
1 |
|
Подвижный люнет 6~100 мм |
1 |
|
Руководство по эксплуатации на станок |
1 |
|
Защитное ограждение патрона |
1 |
|
Защитное ограждение резцедержателя |
1 |
|
Защита ходового винта РМЦ 3000 мм |
1 |
|
Устройство цифровой индикации (УЦИ) |
1 |
