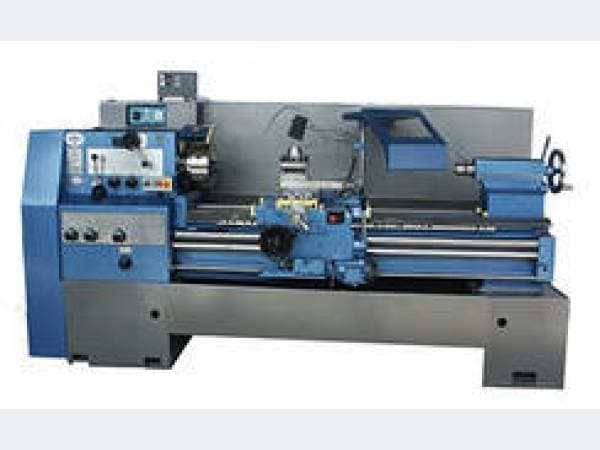

1В625М (РМЦ-2000) - Станки токарно-винторезные

Токарно винторезный станок 1В625М/2000 (аналог 1К625Д, 16К20) предназначены для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.

Особенности станка 1В625М

• Все основные части станка изготовлены из высококачественной стали, что обеспечивает их надежную долговечную работу;
• Термообработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки;
• Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения;
• Станок 1В625М оснащен коробкой подач и фартуком, имеющим собственный привод ускоренного перемещения суппорта и каретки, что улучшает динамику работы станка на ускоренном ходу, позволяющими нарезать дюймовые резьбы 11 и 19 ниток на дюйм без замены сменных зубчатых колес;
• Коробка скоростей, коробка подач и фартук снабжены автономной системой смазки;
• Конструкция станка позволяет устанавливать на шпиндельный узел электромеханический, гидравлический или пневматический патроны для зажима заготовок;

Основные отличия и преимущества станка 1В625М от станка 1В625:

• Удельный расход электроэнергии снижен на 10% при равнозначных условиях резания;
• Обеспечена возможность обработки конических поверхностей длиной до 400 мм и углом до 14 без применения дополнительных приспособлений, например, конусной линейки (техническое решение охраняется патентами РФ №№ 68395, 68396);
• В станке 1В625М применена оригинальная конструкция облегченной станины повышенной жесткости, что подтверждено расчетами, силовыми и точностными испытаниями;
• Производительность станка увеличилась на 10% за счет применения в его конструкции электромеханической системы управления шпиндельным узлом (при помощи «джойстика» и электромагнитных муфт, снижающих усилие переключения шпиндельного узла);
• Диапазон частот вращения шпинделя расширен и составляет от 10 до 2000 оборотов в минуту;
• Торможение шпинделя производится электромагнитной муфтой, что сокращает время остановки шпинделя и позволяет производить нарезание резьбы «в упор»;
• Применение 2-х скоростного электродвигателя упростило кинематику передней бабки станка, что привело к увеличению его надежности, снижению шумовых характеристик;
• Увеличен диаметр проходного внутреннего отверстия шпинделя до 70 мм, что расширяет технологические возможности использования станка;
• Применение УЦИ 5100 (устройство цифровой индикации. поставляется за отдельную плату) повысило удобство и точность отсчета продольных и поперечных перемещений суппорта до 0,01 мм, что обеспечивает соответствие требованиям национальных и международных стандартов;
• Увеличена жесткость шпиндельного узла 1В625М за счет применения увеличенного типоразмера подшипников, что повышает ресурс по точности станка;
• Современный дизайн станка, удобство эксплуатации и обслуживания.
