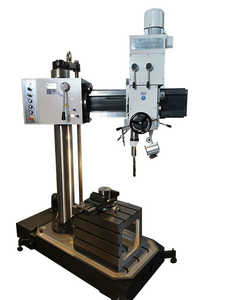

Радиально-сверлильный станок 2К522-03

Станок предназначен для выполнения операций сверления (до 32 мм.), рассверливания, зенкерования, развертывания, подрезки торцов в обоих направлениях, нарезания резьбы в мелких и средних деталях из стали, чугуна и других металлов и сплавов. Благодаря техническим возможностям станка, он может применяться для обработки отверстий как в ремонтных цехах, так и на предприятиях мелкосерийного производства.

Особенности

- Основанием станка является массивная литая плита, усиленная продольными и поперечными рёбрами жёсткости. В плите на подшипниках монтируется колонна, выполненная из стальной толстостенной трубы;
- Рукав станка со сверлильной головкой размещён на колонне и перемещается по ней с помощью механизма подъёма, смонтированного в корпусе;
- Поворот сверлильной головки и рукава вокруг своих осей на 360° позволяет производить обработку отверстий в любой пространственной ориентации;
- Оригинальная конструкция станка позволяет вести обработку отверстий, расположенных ниже уровня плиты;
- Направляющие рукава термообработаны и отшлифованы;
- Максимально простое и надежное решение механизмов коробки скоростей и подач;
- Отключение подачи при достижении заданной глубины сверления производится в ручном режиме;
- Включение реверса шпинделя при достижении заданной глубины резьбы производится в ручном режиме;
- В механизме подъема и опускания рукава по колонне предусмотрены блокировки, исключающие механическое перемещение рукава: при зажатом рукаве на колонне и в крайнем верхнем и крайнем нижнем положении рукава;
- В цепи подач имеется предохранительное устройство от перегрузок по осевой силе, настроенное на осевое усилие 7000 Н.
- В плите основания имеется резервуар для СОЖ, на ней закреплена насосная установка для подачи охлаждающей жидкости к инструменту;
- Применение на станке приспособлений и специального инструмента значительно повышает производительность станка и расширяет перечень возможных операций.

Технические хараткеристики

БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:

- Станок в сборе;
- Система подачи СОЖ 008.1200.000;
- 2К52-1.89.10.000 ключ для электрошкафа;
- 2К52-1.90.00000 – рукоятка поворота рукава;
- 007.2000.001 ключ для сливных пробок;
- Штырь 055.5000.102 – 1 шт.;
- Втулки ГОСТ 13598:
- 6100-4015-0142 (3/1) – 1 шт.
- 6100-4015-0144 (4/2)– 1 шт.
- 6100-4015-0145 (4/3)– 1 шт.
- Клин 7851-0012 – 1 шт. ГОСТ 3025;
- Ключ 7811-0024 – 1 шт. ГОСТ 2839;
- Руководство по эксплуатации.

ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):

- Стол коробчатый съёмный 2К52-1.0000.011;
- Патрон сверлильный 6150-4029-03;
- Тиски станочные чугунные поворотные с ручным приводом 7200-0220-02 (ширина губок 200 мм.) для плиты;
- Тиски станочные чугунные поворотные с ручным приводом 7200-0225-03 (ширина губок 250 мм.) для плиты;
- Тиски станочные чугунные поворотные с пневматические с гидравлическим усилением 7201-0020-02 (ширина губок 250 мм.) для плиты;
- Тиски станочные чугунные поворотные с ручным приводом 7200-0215-02 (ширина губок 160 мм.) для коробчатого стола;
- Тиски станочные стальные поворотные с ручным приводом 7200-0215-05 (ширина губок 160 мм.) для коробчатого стола;
- Патрон резьбонарезной 6162-4003-01 (М3-М12);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-01 (М5-М12):
- головка 6251-4002М-02 (М5);
- головка 6251-4002М-03 (М6/М8);
- головка 6251-4002М-04 (М8/М10);
- головка 6251-4002М-05 (М10);
- головка 6251-4002М-06 (М12);
- Патрон резьбонарезной 6162-4003-02 (М14/М24);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-02 (М14-М24):
- головка 6251-4002М-07 (М14);
- головка 6251-4002М-08 (М16).
