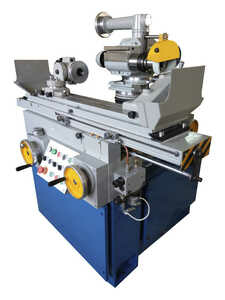

Заточной полуавтоматический станок 3Е642, 3Е642Е
Универсально-заточной станок 3Е642Е предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твёрдого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами.
Станок найдет своё применение как в инструментальных цехах крупных машиностроительных предприятий, так и в сервисных центрах по заточке металлорежущего и дереворежущего инструмента.
Особенности 3Е642, 3Е642Е
Рациональная конструкция литой чугунной станины, каретки с колонной, стола и шлифовальной головки обеспечивает высокую жёсткость и вибро¬устойчивость станка, что гарантирует стабильную точность и чистоту обработки;
- Стол закреплен на основании при помощи стальных роликовых направляющих и передвигается в продольном направлении при помощи маховика через зубчатую рейку-шестерню. Стол может перемещаться в продольном направлении вручную или от гидроцилиндра. При работе от гидроцилиндра жесткий упор в основании стола утапливается и реверс происходит за счет бесконтактного срабатывания концевых выключателей.
- Конструкция стола позволяет устанавливать на стол тяжёлые приспособления и детали без потери точности перемещения. Верхняя, рабочая часть стола имеет возможность поворота ±45°;
- Каретка с колонной шлифовальной бабки установлена на направляющие станины и предназначена для вертикального и поперечного смещения шлифовального круга. Каретка оснащена механизмом тонкой поперечной подачи. Органы управления каретки размещены таким образом, что позволяют осуществлять ее передвижение с боковых рабочих мест;
- Установочное вертикальное перемещение шлифовальной бабки механизировано;
- Головка шлифовальная состоит из шпинделя, установленного в гильзе на высокоточных подшипниках качения. В передней части шпинделя имеется наружный или внутренний конус для установки оправок со шлифовальными кругами.
- Возможна обработка инструмента с применением смазочно-охлаждающей жидкости (опция);
- Станок может быть укомплектован дополнительными приспособлениями, в зависимости от выполняемой технологической задачи. Возможно выполнение шлифовальных работ: круглое шлифование (наружное и внутреннее) и плоское шлифование.
ВЫПУСКАЕТСЯ В ИСПОЛНЕНИЯХ:
- с бесступенчатой регулировкой частоты вращения шпинделя
Технические характеристики 3Е642, 3Е642Е
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
|
Основные размеры |
||
|
Высота центров над рабочей поверхностью стола, мм. |
125 |
|
|
Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм. |
250 |
|
|
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм. |
630 |
|
|
Наибольший диаметр изделия, устанавливаемого в центровых бабках с использованием подкладных плит 3Е642Е.П32, мм. |
330 |
|
|
Наибольшая длина изделия, устанавливаемого в центровых бабках с большим вылетом 3Е642Е.П61 и 3Е642Е.П73, мм. |
1230 |
|
|
Наибольшее расстояние от оси шлифовального круга до линии центров в вертикальной плоскости ниже линии центров, мм. |
60 |
|
|
Наибольшее расстояние от оси шлифовального круга до линии центров в вертикальной плоскости выше линии центров, мм. |
240 |
|
|
Наибольшее расстояние от оси шлифовального круга до линии центров в горизонтальной плоскости, мм. |
345 |
|
|
Наименьшее расстояние от оси шлифовального круга до линии центров в горизонтальной плоскости, мм. |
5 |
|
|
Расстояние от низа основания станка до рабочей поверхности стола, мм. |
1020 |
|
|
Стол |
||
|
Длина рабочей поверхности, мм. |
900 |
|
|
Ширина рабочей поверхности, мм. |
140 |
|
|
Ширина Т-образного паза по ГОСТ 1574, мм. |
14Н12 |
|
|
Наибольшее продольное перемещение, мм. |
450 |
|
|
Угол поворота в горизонтальной плоскости по часовой и против часовой стрелки, град. |
0…45 |
|
|
Угол поворота в горизонтальной плоскости по часовой и против часовой стрелки по шкале точного поворота, град. |
0…8 |
|
|
Цена деления основной шкалы поворота в горизонтальной плоскости, град. |
1 |
|
|
Цена деления шкалы точного поворота в горизонтальной плоскости, мин. |
10 |
|
|
Пределы скоростей продольного перемещения (регулируется бесступенчато), м./мин . |
0,2….8 |
|
|
Бабка шлифовальная |
||
|
Размеры конца шпинделя |
|
|
|
Наружный по ГОСТ 2323 / Внутренний по ГОСТ 25557-82 |
1:5 / Морзе 4 |
|
|
Частота вращения шлифовального шпинделя, мин-1 |
2200; 3200; 4400; 6400 |
|
|
Наибольшее вертикальное перемещение, мм. |
250 |
|
|
Вертикальное перемещение на один оборот маховика, мм. |
0,5 |
|
|
Вертикальное перемещение на одно деление лимба маховика, мм. |
0,005 |
|
|
Наибольшее поперечное перемещение, мм. |
230 |
|
|
Поперечное перемещение на один оборот маховика поперечной подачи, мм. |
2 |
|
|
Поперечное перемещение на один оборот маховика тонкой подачи, мм. |
0,08 |
|
|
Поперечное перемещение одно деление лимба маховика поперечной подачи, мм. |
0,01 |
|
|
Поперечное перемещение одно деление лимба маховика тонкой подачи, мм. |
0,001 |
|
|
Угол поворота шпинделя в вертикальной плоскости вверх от горизонтальной плоскости, град. |
20 |
|
|
Угол поворота шпинделя в вертикальной плоскости вниз от горизонтальной плоскости, град. |
40 |
|
|
Угол поворота бабки в горизонтальной плоскости, град. |
360 |
|
|
Скорость вертикального механического установочного перемещения, мм./мин. |
390 |
|
|
Наибольший диаметр устанавливаемого шлифовального круга по ГОСТ Р 52781-2007 тип 1 (ГОСТ 2424-83), мм. |
200 |
|
|
Наибольший диаметр устанавливаемого шлифовального круга по ГОСТ Р 52781-2007 остальных типов (ГОСТ 2424-83), мм. |
150 |
|
|
Величина вертикального смещения оси шлифовального круга за счет поворота корпуса шлифовальной головки в вертикальной плоскости на 180°, мм. |
50 |
|
|
Наибольшее смещение оси шлифовального круга в горизонтальной плоскости за счет эксцентриковой плиты, мм. |
110 |
|
|
Электрооборудование |
||
|
Напряжение питания, В |
380 |
|
|
Мощность привода шлифовального круга , кВт |
1,1 / 1,5 |
|
|
Мощность электродвигателя вертикального перемещения шлифовальной бабки, кВт |
0,18 |
|
|
Мощность электродвигателя гидропривода, кВт |
1,5 |
|
|
Суммарная мощность установленных на станке электродвигателей, кВт |
2,88 / 3,18 |
|
|
Точностные показатели |
||
|
Класс точности по ГОСТ 8-82 |
П |
|
|
Параллельность рабочей поверхности стола продольному перемещению стола, мкм. |
20 |
|
|
Радиальное биение центрирующей поверхности шлифовального шпинделя |
5 |
|
|
Шероховатость обработанной поверхности образцов-изделий при шлифовании абразивным кругом, Ra, не более |
0,63 |
|
|
Масса и габариты |
||
|
Габаритные размеры (LxBxH), мм. |
1745 х 1940 х 1550; в упаковке) |
|
|
Масса, кг. |
1160; |
|
