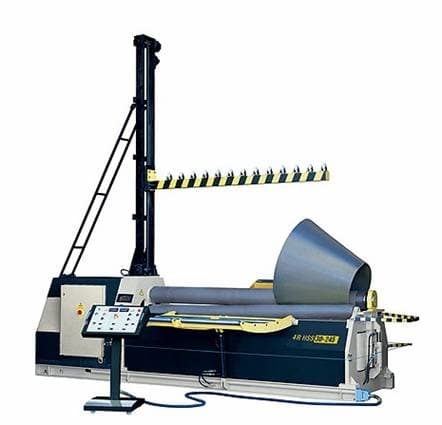

Sahinler 4R HS 20-245 - четырехвалковый гидравлический листогиб sah4R HS 20-245

Четырехвалковый гидравлический листогиб Sahinler 4R HS 20-245 - это высокоточное оборудование для гибки листового металла. Он позволяет производить гибку листов различной толщины с высокой точностью и качеством.

Преимущества товара:

• Четыре валка обеспечивают равномерное и точное гибку материала.
• Гидравлическая система обеспечивает высокую мощность и эффективность работы.
• Надежная конструкция и высокое качество материалов обеспечивают долгий срок службы оборудования.
• Простота использования и настройки позволяют быстро освоить работу с листогибом.

Особенности товара:

• Максимальная длина гибки 2450 мм.
• Максимальная толщина материала 20 мм.
• Четыре валка для более точной гибки.
• Гидравлическая система управления.

Назначение и сферы применения:

Четырехвалковый гидравлический листогиб Sahinler 4R HS 20-245 идеально подходит для производства металлических изделий, деталей кузовов автомобилей, металлических конструкций и других изделий из листового металла. Он применяется в промышленности, строительстве, автомобильном производстве и других отраслях, где требуется высокоточная гибка металла.

Четырехвалковый гидравлический листогиб Sahinler Sahinler 4R HS 20-245 применяется как с использованием, так и без использования различных систем ЧПУ, а также для изготовления деталей переменного радиуса. Их отличает простота и удобство использования, привлекательный дизайн, надежность в работе. Листогибы данной серии используются в серийном производстве.

Преимущества четырехвалкового гидравлического листогиба Sahinler 4R HS 20-245

• Гидравлическое позиционирование нижнего прижимного валка;
• Два поперечных валка с двойным прижимным действием, нижние прижимные и поперечные валки оснащены системой балансировки, обеспечивающей идеальную параллельность и высокое качество;
• Гидравлический привод верхних валков с редукторным приводом, оснащенный системой защиты от перегрузки;
• Поршневой механизм перемещения поперечных валков;
• Три цифровых дисплея для установки положения валков;
• Гидравлическая откидная опора для облегчения снятия цилиндра;
• Все органы управления станком удобно расположены на отдельной панели;
• Тяжелая стальная сварная несущая рама, термообработанная для снятия напряжений;
• Валки с индукционной закалкой выполнены из кованой углеродистой стали с высокой прочностью на растяжение, подвергнуты термообработке и прошли неразрушающий структурный контроль;
• Для специальных типов работ имеются валки со шлифованной поверхностью; устройство для конической гибки;
• Гидравлические компоненты (двигатель, насосный агрегат, клапаны высокого давления, электромагнитные клапаны, датчик уровня масла и т.п.) фирм DUPLOMATIC, BREVINI, MARZECHI (Италия);
• Система аварийного отключения: проволочный барьер безопасности вокруг машины и кнопка аварийного останова;
• Электрооборудование: SIMENS PLC GROUP (Германия);
• Двухскоростная система, управляемая с независимой консоли;
  Вальцы 4R HSS изготовлены в соответствии с директивами по технике безопасности ЕС (маркировка "СЕ").

Технические характеристики четырехвалкового листогиба Sahinler 4R HS 20-245

Устройство станка Sahinler 4R HS 20-245

Система прямолинейного перемещения боковых вальцев позволяет осуществлять предварительную гибку без потери мощности. 3 независимых приводных вальца, гидравлич. планетарная коробка передач, что позволяет гнуть тонкий лист больших размеров

Откидной торец с гидравлическим приводом:

Система силового привода

Вал бочкообразной формы. Технология обеспечивает компенсацию прогиба вала.

Итальянская система гидравлических приводов

Цилиндры приварены к станине, что не требует специальной балансировки штока, даже если заказчик работает при избыточных производственных мощностях, легко регулируются и поддаются ремонту.

Система ЧПУ (Устанавливается дополнительно):

7-и осевая система ЧПУ ESA/GV (Италия) Kvara
Левый вал – 2 Оси.
Правый Вал – 2 Оси
Главный Вал –2 Оси
Нижний вал – 1 Ось
10-и осевая система ЧПУ ESA/GV (Италия) Kvara
2 боковые поддержки – 2 Оси
Кран поддержки – 1 Ось

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

Гидравлический кран поддержки и боковые опоры для изделий большого диаметра.

Рольганг для подачи листа.

Кольца фиксации на боковые валки для гиба швеллера.

Схема работы валков:

• Лист металла подается горизонтально между валов - это удобно, т.к. вместо крановой балки можно использовать столы подачи
• Задний боковой вал, расположенный напротив стороны подачи листа, может быть использован как задний упор для немедленного прямоугольного гиба листа, в результате чего происходит выравнивание листа.
• После прямоугольного гиба лист надежно зажат между верхним и нижним центральными валами, поэтому операции предподгиба и гиба — точные и надежные, без риска соскальзывания листа.
• Сразу после операции предподгиба, происходит скручивание цилиндра любого необходимого диаметра. Это означает, что рабочая зона станка минимальна, так как зона подачи листа находится лишь с одной стороны станка (см рис. Выше).
• Гиб задней кромки происходит после того, как цилиндр готов. В основном, цилиндры могут быть произведены за один проход, в одном направлении.
• Гибка конусов — более простой процесс, задние валы задают угол конуса, а центральный нижний вал используется, чтобы держать лист.
• Так как при помощи четырех валов лист надежно закреплен в процессе гибки, то Четырехвалковый гибочный станок с двойным предподгибом является единственным станком, на котором возможно использование NC и CNC контроллеров.

Комплект поставки

• Станок Sahinler 4R HS 20-245
• Мощная сварная стальная рама
• Откидной торец с гидравлическим приводом
• Мобильная панель управления
• Устройство для конической гибки
• Система централизованной смазки
• Гидравлическая система балансировки (для верхнего вала 280-320-350-380-400-460)
• Электронная система балансировки (для верхнего вала 500 -550 -580 -620 -680)
• Система с 2-мя скоростями
• Защита от перегрузки

Дополнительные опции Sahinler 4R HS 20-245

• 7-и осевая система ЧПУ ESA/GV (Италия) Kvara для 4R HSS
• 10-и осевая система ЧПУ ESA/GV (Италия) Kvara для 4R HSS
• 4-х осевой графический контроллер с сенсорным экраном
• 3-х осевой контроллер с сенсорным экраном
• Кольца фиксации на боковых валках для гибки швеллера.
• Гидравлические боковые опоры для изделий большого диаметра
• Гидравлический кран поддержки заготовок
• Рольганг для подачи листа

• Ширина обработки, мм 2050
• Толщина, мм 13
• Масса, кг 6000
• Модель Sahinle 4R HS 20-245
• Производство Турция
