Адсорбционный генератор азота Dalgakiran DNG-9170
Артикул: dalDalgakiran DNG-9170 Код товара: 77027

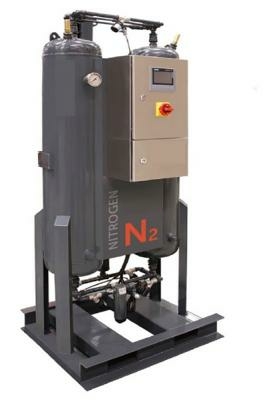

Адсорбционный генератор азота Dalgakiran DNG-9170
Компания Невастанкомаш представляет инновационное оборудование для вашего производства - адсорбционный генератор азота Dalgakiran DNG-9170. Этот надежный и эффективный генератор обеспечивает непрерывное производство высококачественного азота.
Основные преимущества генератора азота Dalgakiran DNG-9170:
- Высокая производительность
- Экономичное потребление энергии
- Простая настройка и управление
- Долгий срок службы
Этот генератор азота идеально подходит для различных отраслей промышленности, включая пищевую, медицинскую и электронную промышленность. Обеспечьте своему производству стабильное снабжение азотом с помощью адсорбционного генератора Dalgakiran DNG-9170 от Невастанкомаш .
Азот в свободном виде используется во многих отраслях промышленности, таких как металлургическая, нефтехимическая, медицинская, пищевая и т.д. Многие технологические процессы требуют бесперебойного снабжения азотом. Адсорбционные генераторы азота серии DNG являются надежным, эффективным и недорогим в эксплуатации источником азота с чистотой до 99,999%.
Адсорбционный генератор азота представляет собой две колонны заполненные углеродным молекулярным ситом. Этот адсорбент способен пропускать молекулы азота (размер 4,3 ангстрем), и поглащать молекулы кислорода (размер 3,9 ангстрем). В то время как в одной колонне происходит процесс адсорбции, вторая находится в режиме регенерации. Для регенерации используется небольшое кол-во азота, который вытесняет из адсорбента кислород.
Система управления генератора азота обеспечивает управление всеми стадиями процесса. Применение высоконадежных ПЛК обеспечивает безотказную работу генератора в течение всего срока службы. На сенсорный экран системы управления выводятся основные рабочие параметры, аварийные сигналы, положения клапанов, визуализируется процесс работы в реальном времени. Кроме этого, на дисплее могут выводится температура точки росы и степень чистоты азота. Возможна удаленная передача данных посредством интерфейса RS 485, протоколов MODBUS, Ethernet. Применение удобного для пользователя ПЛК с русскоязычным интерфейсом позволяет конечным пользователям легко устранять любые проблемы с системой управления в условиях эксплуатации.
В генераторах азота используются высококачественный адсорбент, что позволяет выдавать требуемую чистоту азота до 99,999%. Доступные значения точки росы азота, +3°С, -40°С, -70°С (при условии использования адсорбционного осушителя) позволяют использовать его в любых технологических процессах.
Магистральные фильтры для очистки сжатого воздуха на входе в генератор входят в комплект поставки.
Благодаря конструкции глушителя обеспечивается низкий уровень шума при разгрузке генератора.
Преимущества Dalgakiran DNG-9170
- Давление сжатого воздуха на входе 7,5 Бар
- Давление азота на выходе 6 Бар
- Температура окружающего воздуха 25С
- Требуемая точка росы воздуха на входе в генератор +3С
Технические характеристики DNG-9170 |
|
|---|---|
| Характеристика | Значение |
| Производительность (FND) по азоту, в зависимости от чистоты, нм3/час | |
| 99,999% | 179.66 |
| 99,99% | 359.74 |
| 99,95% | 515.47 |
| 99,90% | 582.90 |
| 99,5% | 917.00 |
| 99,0% | 1108.43 |
| 98,0% | 1424.35 |
| 97,0% | 1636.12 |
| 95,0% | 2048.00 |
| Требуемый расход воздуха (м3/час) на генератор в зависимости от чистоты азота | |
| 0,99999 | 1685.19 |
| 0,9999 | 2068.06 |
| 0,9995 | 2349.39 |
| 0,999 | 2655.46 |
| 0,995 | 3057.00 |
| 0,99 | 3338.50 |
| 0,98 | 3810.00 |
| 0,97 | 4191.68 |
| 0,95 | 4700.16 |
| Тип | Две башни |
| Объем буферного ресивера, л | 2300 |
| Соединение по воздуху | DN 100 |
| Соединение по азоту | 1 1/4 дюйм |
| Габариты (ДхШхВ) | 1904х2285х4428 мм |
| Масса | 5298 кг |
Для получения азота с чистотой менее 99,5% необходим воздух с точкой росы 3С и угольная колонна или угольный фильтр.
Для получения азота с чистотой более 99,5% необходим воздух с точкой росы -40С и угольная колонна или угольный фильтр.
Стандартная комплектация Dalgakiran DNG-9170
- Угольная колонна
- Магистральный фильтр P, после генератора
- Буферный ресивер
- Siemens HMI сенсорный контроллер
Опции Dalgakiran DNG-9170
- Анализатор кислорода
- Циркониевый анлизатор кислорода
- Расходомер
| CMS Температура (?С) | Корректикующий фактор (Kt) |
|---|---|
| 5 | 0.85 |
| 10 | 1 |
| 15 | 1 |
| 20 | 1 |
| 25 | 1 |
| 30 | 0.91 |
| 35 | 0.82 |
| 40 | 0.74 |
| 45 | 0.6 |
| Давление на входе, бар | Корректикующий фактор (Kp) |
|---|---|
| 6 | 0.82 |
| 6.5 | 0.88 |
| 7 | 0.94 |
| 7.5 | 1 |
| 8 | 1.05 |
| 8.5 | 1.1 |
| 9 | 1.14 |
| 9.5 | 1.2 |
| 10 | 1.21 |
| Степень чистоты (%) | Воздух/Азот соотношение |
|---|---|
| 95 | 2.30 |
| 97 | 2.56 |
| 98 | 2.68 |
| 99 | 3.01 |
| 99.5 | 3.34 |
| 99.9 | 4.46 |
| 99.95 | 4.56 |
| 99.99 | 5.75 |
| 99.999 | 9.38 |
Пример:
Пусть требуется азот на производстве 20 Нм3/ч с 99,5% степенью чистоты при давлении воздуха 7 бар и температуре окружающей среды 40°C.
Расчет MNG модели следующий:
- Для 40°C окружающей среды Kt=0.74
- Для 7 бар на входе Kp=0.94
MNG расход модели = (Требуемый расход N2)/(Kt x Kp) = (20 Нм3/ч)/(0.74 x 0.94) = 28.7 Нм3/ч
Следовательно, корректная модель азотной установки будет MNG-330
Требуемый расход воздуха для азотной установки:
- Воздух/Азот соотношение = 3,34 (99,5% ст.чистоты)
- Расход воздуха = 28,7 Нм3/ч x 3,34 = 95,85 Нм3/ч
