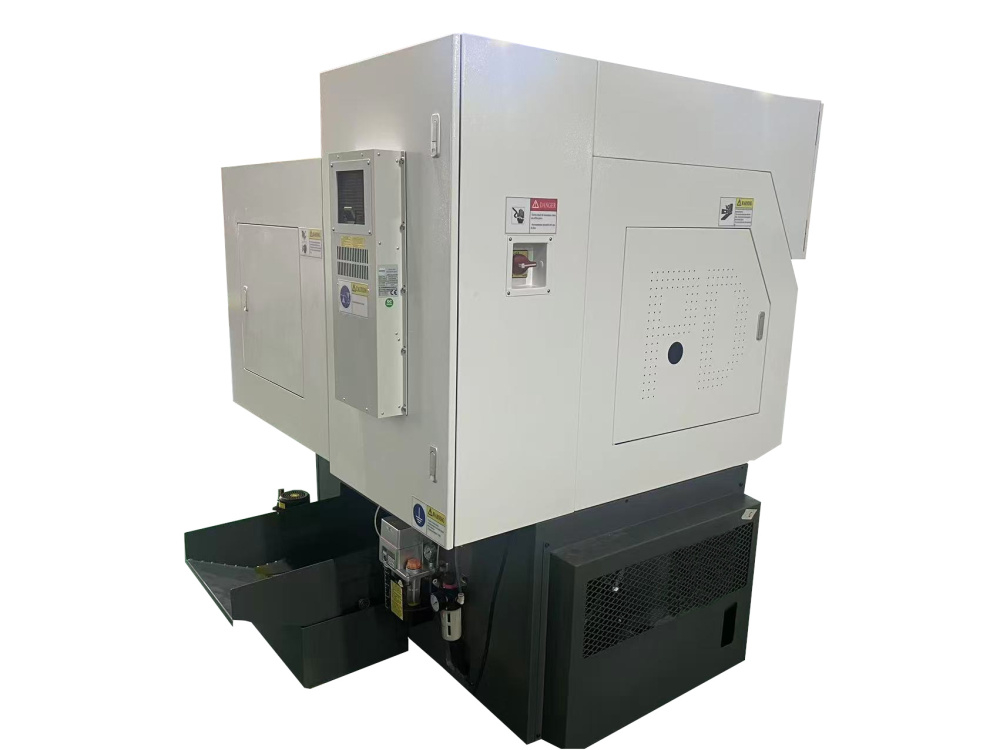

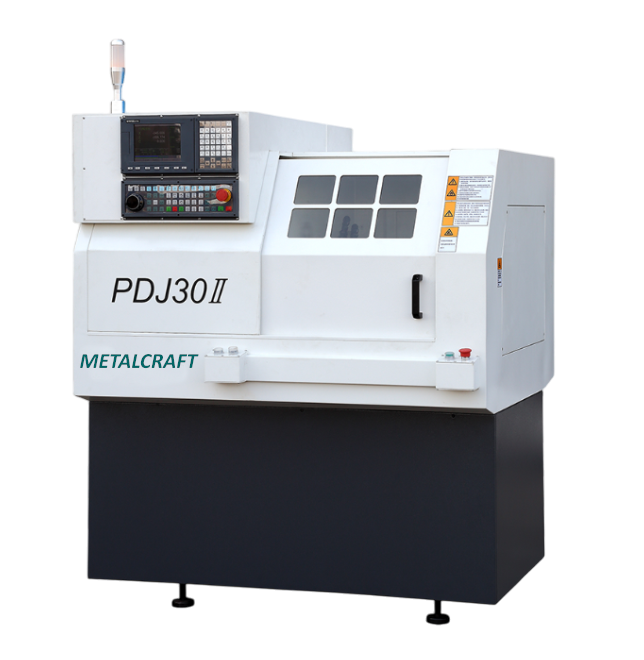

Автомат продольного точения MetalCraft PDJ30II повышенной точности
Артикул: PDJ30II Код товара: 99680
Автомат продольного точения модели PDJ30II является высокопроизводительным центром для обработки прутков диаметром до 30 мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей).
Предназначен для крупносерийного, массового и среднесерийного производства, подходит для сложной, малогабаритной, точной обработки. Возможность автономной работы шпинделя позволяет заметно сократить цикл обработки, увеличивая общую производительность на производстве.
Наличие приводных инструментов позволяет обрабатывать фасонные поверхности и производить контурное фрезерование.
Особенности станка metalcraft pdj30ii
• Применяется тайваньская технология производства; большинство комплектующих деталей от немецких, тайваньских и японских производителей.
• Эффективная токарная обработка. Максимальная скорость вращения шпинделя 6000 об/мин, скорость подачи по осям X и Z может достигать 18 м/мин.
• Ключевые компоненты с герметичной конструкцией для предотвращения попадания масла и стружки, что повышает срок службы и стабильность.
• Высокая масштабируемость, количество инструментов соответствует различным требованиям обработки, что обеспечивает большую экономическую эффективность.

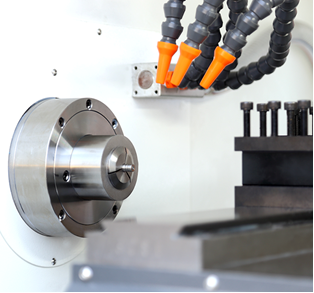

• Высокоточный встроенный электрический главный шпиндель, установленный в сверхточные шарикоподшипники класса P4 производства NSK (Япония) с угловым контактом; достигается высокая жесткость шпинделя и хорошая точность удержания, биение шпинделей ≤ 2 мкм.
• Применяются высокоточные шариковые винты и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 3 мкм.

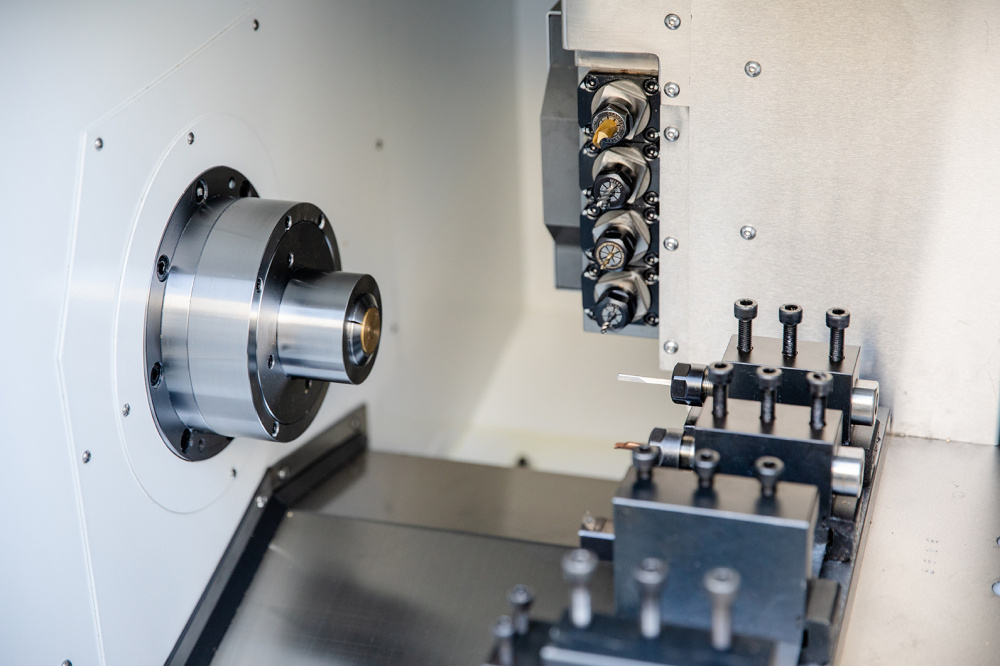

• Применяется инструмент группового типа, позволяющий выполнять различную обработку с помощью бокового приводного инструмента и осей C.
• После установки автоматического устройства подачи прутка можно реализовать автоматическую обработку.
• Большая конструкция головки резца, минимальное количество повторных ошибок при резке, высокая скорость и точность смены инструмента позволяют существенно сократить время обработки.
• Подходит для сложной, малогабаритной, точной обработки.
• Высокая жёсткость станины.
Технические характеристики metalcraft pdj30ii
| Характеристика | Значение |
|---|---|
| Модель станка | PDJ30II |
| Бренд | MetalCraft |

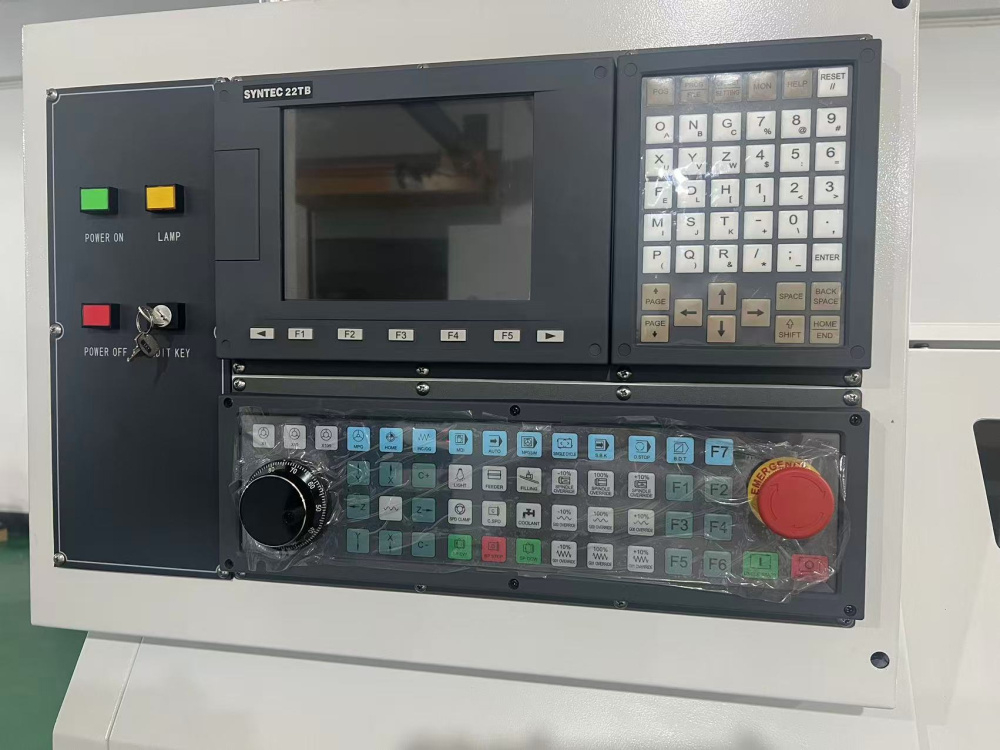

| Система чпу | SYNTEC 22TB |
| Тип | Одношпиндельный |
| Макс. диаметр над станиной, мм | Ø300 |
| Макс. диаметр над суппортом, мм | Ø130 |
| Макс. длина точения, мм | 100 |
| Макс. длина обработки с направляющей втулкой, мм | 100 |
| Диаметр обрабатываемого прутка, мм | Ø 30 |
| Скорость подачи, м/мин | 18 (X/Z) |
| Ход по оси x / z / y, мм | 320 / 270 / - |
| Точность позиционирования, мм | ±0.002 |
| Точность повторного позиционирования, мм | ≤0.003 |
| Мощность двигателя шпинделя, квт | 4.2 |
| Диаметр отверстия шпинделя, мм | Ø31 |
| Макс. диаметр прутка, мм | Ø30 |
| Макс. скорость вращения шпинделя, об/мин | 6000 |
| Макс. диаметр нарезаемой резьбы главного шпинделя | M8 |
| Макс. диаметр сверления главного шпинделя, мм | Ø 10 |
| Макс. диаметр обработки главного шпинделя, мм | Ø 31 |
| Мощность главного шпинделя, квт | 4.2 |
| Количество инструментов | 8 |
| Размер инструмента, мм | ▢ 16 x 16 |
| Число осей управления, шт. | 2 |
| Напряжение электропитания, в | 380 |
| Габаритные размеры станка (д x ш x в), мм | 1490 × 1420 × 1680 |
| Масса станка, кг | 1500 |
Комплект поставки metalcraft pdj30ii
| № п/п | Наименование | Примечание | Количество |
| Стандартная комплектация | |||
| 1 | Система ЧПУ | Syntec (Тайвань) | 1 комп. |
| 2 | Контроллер ЧПУ | Syntec (Тайвань) | 1 комп. |
| 3 | Сервомоторы и приводы по осям X / Z | Syntec (Тайвань) | |
| 4 | Привод шпинделя | Syntec (Тайвань) | - |
| 5 | Подшипники шпинделя и приводов класс P4 | NSK (Япония) | - |
| 6 | Шарико-винтовые пары | PMI/HIWIN (Тайвань) | - |
| 7 | Направляющие | NSK (Япония) | - |
| 8 | Пневматические комплектующие | AIRTAC (Тайвань) | - |
| 9 | Система смазки | HERG (Китай) | 1 шт. |
| 10 | Главные электрические компоненты | SCHNEIDER (Франция) | - |
| 11 | Гайка продольного винта шпинделя | YINSH (Тайвань) | - |
| 12 | Муфты | KTR (Германия) | 1 шт. |
| 13 | Энкодер шпинделя | Syntec 22TB (Тайвань) | 1 шт. |
| 14 | Шпиндель | Электрошпиндель | 1 шт. |
| Дополнительные опции | |||
| 13 | Приводной инструмент 4 шт. | 85 250 ¥ | |
| 14 | Приводной инструмент 3 шт. | 80 000 ¥ | |
| 14 | Гидравлический патрон | 35 000 ¥ | |
| 14 | Маслоуловитель | 9 700 ¥ | |
| 14 | F3+F9+F10 держатель инструмента | 1 300 ¥ | |
