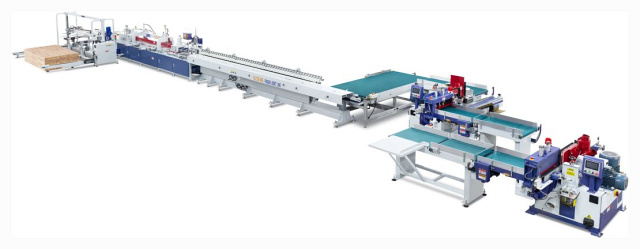

Автоматическая линия сращивания Beaver 150-3 Speed

Автоматическая линия сращивания древесины по длине Beaver 150-3 Speed применяется для сращивания короткомерных брусков и ламелей длиной от 150 мм до 850 мм на зубчатое клеевое соединение с торцовкой готовых заготовок в заданный размер. Максимальный размер срощенной заготовки: 3 - 3,2 м. Автоматическая линия сращивания Beaver 150-3 Speed применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращенную заготовку заданного размера. Линия сращивания позволяет формировать различные зубчатые клеевые соединения в зависимости от расположения шипов по отношению к пласти склеиваемых заготовок и формировать заплечики по необходимости.

Область применения Beaver 150-3 Speed

Автоматическая линия сращивания Beaver 150-3 Speed применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращенную заготовку заданного размера. Получаемые изделия

Схемы обработки Beaver 150-3 Speed

	Торцовка пакета ламелей и формирование заплечиков
	Фрезерование шипа и формирование заплечиков
	Нанесение клея на торец с шипами заготовок после второго такта фрезерования
	Стыковка заготовок с предварительным прессованием
	Основное прессование
	Торцевание заготовки
	Выгрузка сращённой заготовки на приемные лучи

Конструктивные особенности Beaver 150-3 Speed

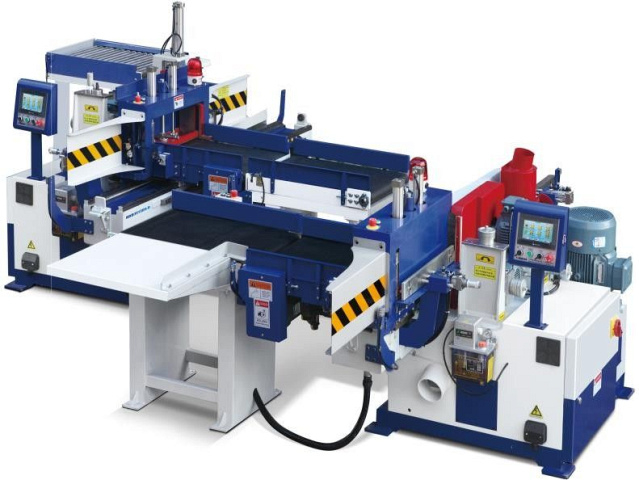

	Автоматическая шипорезная группа Линия сращивания оснащена высокоскоростной автоматической шипорезной группой с шириной каретки 590 мм. По желанию заказчика линию можно оснастить шипорезной группой с серводвигателями. В зависимости от этого и параметров заготовок на линии можно достигать производительности от 4 до 5 циклов в минуту.

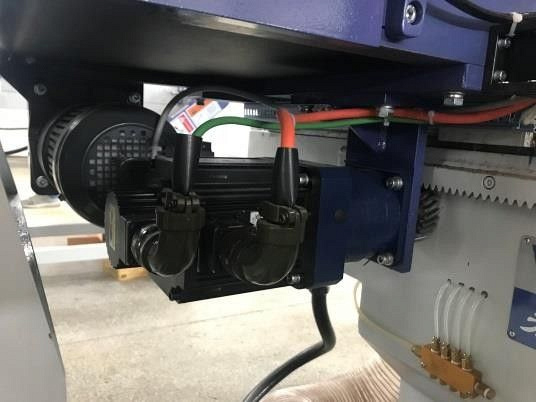

	Увеличенная скорость перемещния кареток Перемещение каретки электромеханическое по зубчатой рейке Подача осуществляется с помощью сервопривода, что позволяет увеличить скорость обработки пакета заготовок и исключает перекос стола.

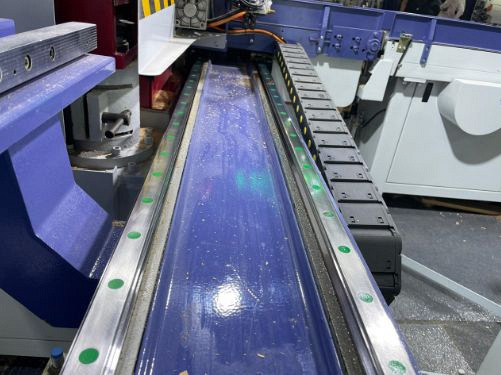

	Высокоточные линейные направляющие повышенной жесткости За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения каретки. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

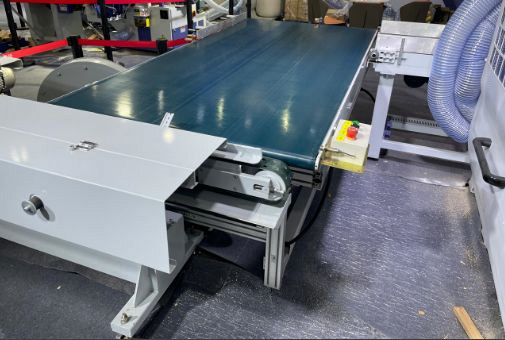

	Дополнительный приводной конвейер Обеспечивает непрерывную работу шипорезных станков.

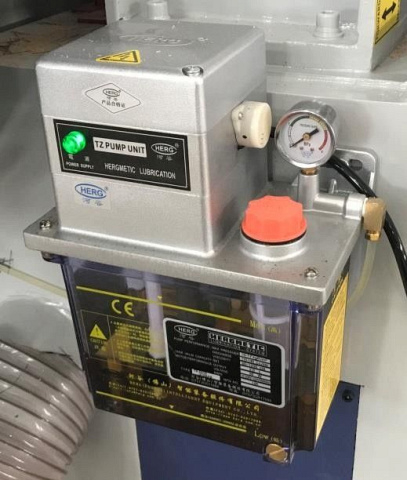

	Автоматический насос Автоматическая смазка узлов шипорезной группы.

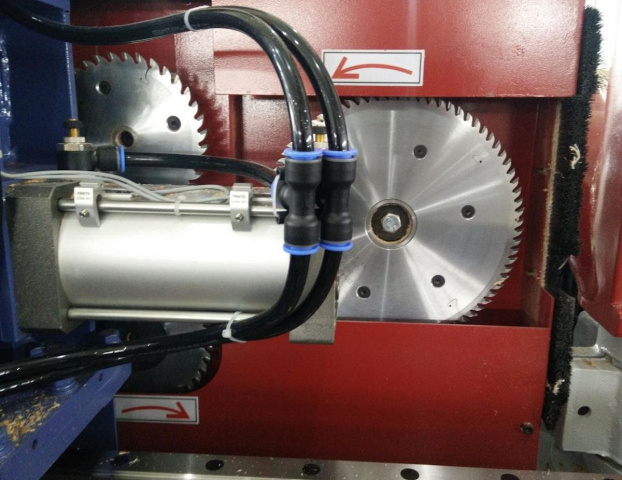

	Основные и подрезные пилы Позволяют формировать заплечики на заготовках, необходимые при дальнейшем их использовании в производстве мебельного клееного щита. Имеют независимые электродвигатели.

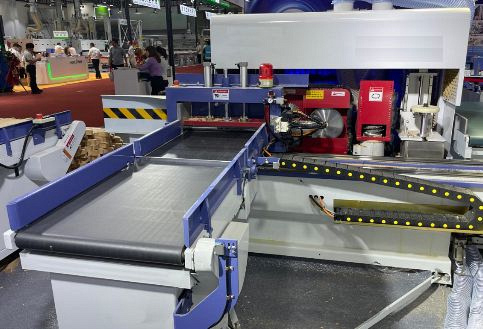

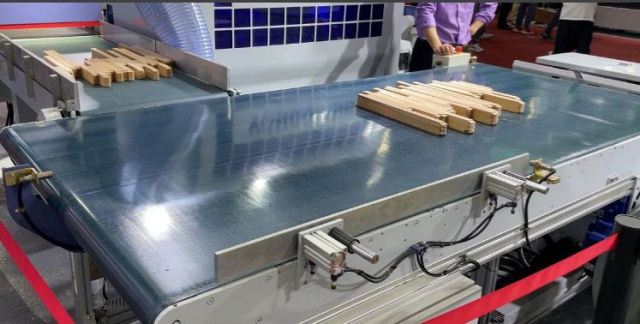

	Система передачи заготовок в пресс Состоит из конвейера и ленточного транспортера с системой опрокидывания заготовок на пласть. Благодаря такой системе происходит беспрерывная работа и достигается максимальная производительность линии сращивания.
	Цепной конвейер Оснащен мощной цепью и системой роликов для предварительного наживления и прессования заготовок перед прессом.

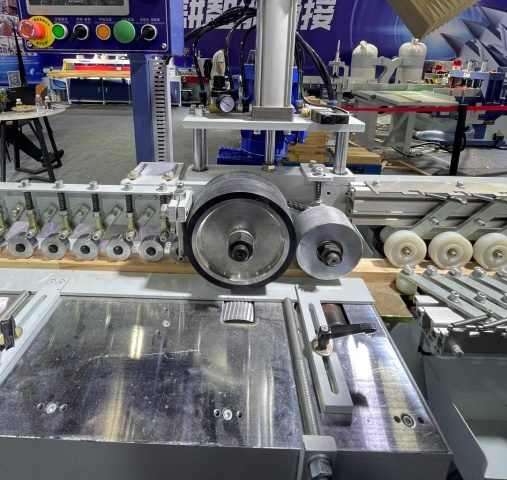

	Подпрессовочный узел Приводные скоростные подающие вальцы большого диаметра сверху и снизу заготовки. Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводной ленты с механическими прижимами и приводных рифленых вальцов увеличенного диаметра.

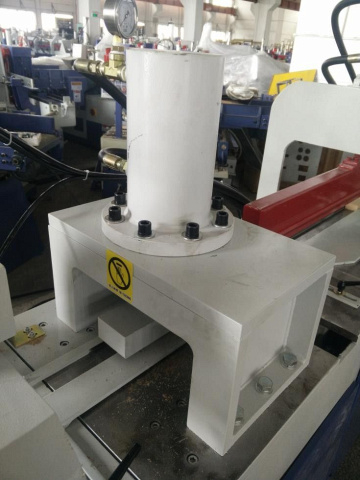

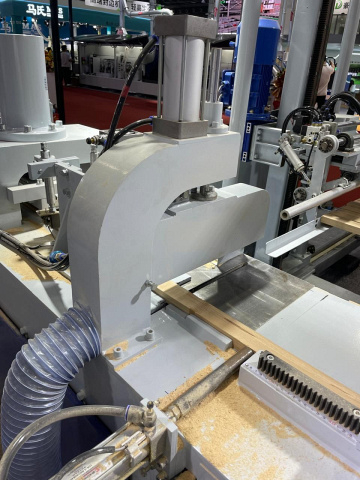

	Стационарный гидроприжим Обеспечивает полную неподвижность крайней ламели в процессе прессования.

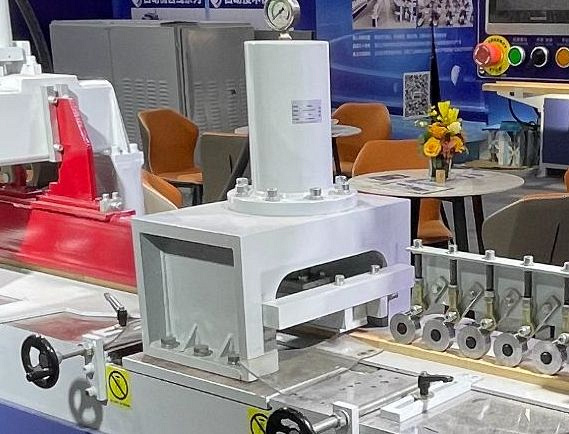

	Подвижный гидроприжим Установлен на передвижной площадке, создавая усилие прессования до 7 тонн. Благодаря такому усилию сращѐнная заготовка имеет максимальную прочность в местах соединения на минишип.

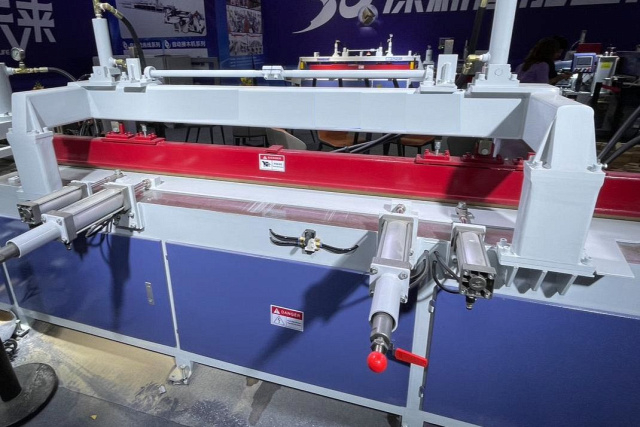

	Фиксация заготовки при прессовании Стабильная фиксация в горизонтальной плоскости 2-мя пневмоцилиндрами и сверху мощной прижимной балкой с 2 – мя гидроцилиндрами.
	Торцовочный узел После достижения необходимой длины сращѐнная заготовка торцуется в размер пилой с нижним подъѐмом.
	Концевой датчик Определяет длину сращѐнной заготовки. Перемещается по зубчатой направляющей. В базовой комплектации приемный стол и направляющая рассчитаны под сращѐнную заготовку длиной до 6000 мм. Пресс оснащен дополнительными датчиками для одновременного сращивания нескольких более коротких заготовок с промежуточным резом
	Боковые толкатели Оснащены мощными пневмоцилиндрами с рабочим ходом до 150 мм для быстрой выгрузки сращѐнной заготовки на приемный стол.
	Автоматический укладчик Позволяет автоматизировать процесс выгрузки сращѐнных заготовок, исключая 2 человек на приемке заготовок.

Комплектация Beaver 150-3 Speed

Дополнительная

	Аспирация УВП-3000 Минимально Применяется к прессам для сращивания для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Системы аспирации цехов
	Инструмент Фрезы для сращивания BLACKSMITH Предназначены для нарезки шипов для сращивания по длине в заготовках из древесины твердых и мягких пород. Веерное расположение фрез обеспечивает плавное (без ударов) фрезерование, что значительно улучшает качество шипового соединения. Набор пакета осуществляется по желанию заказчика в зависимости от высоты сращивания.
	Заточное оборудование IRONMAC-250 Станок предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей и фрез для сращивания. Описание Ironmac-250
	Заточное оборудование JEFFER-200 Станок предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей и фрез для сращивания. Описание Jeffer-200
	Рукавный фильтр FPC-6500K, 10000K, 12500K EcoWood (Турция) Оптимально Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC
	Винтовой компрессор TRIUMPH TH 7,5/8 R500L Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры. Винтовой компрессор TRIUMPH TH 7,5/8 R 500L

Технические характеристики Beaver 150-3 Speed
