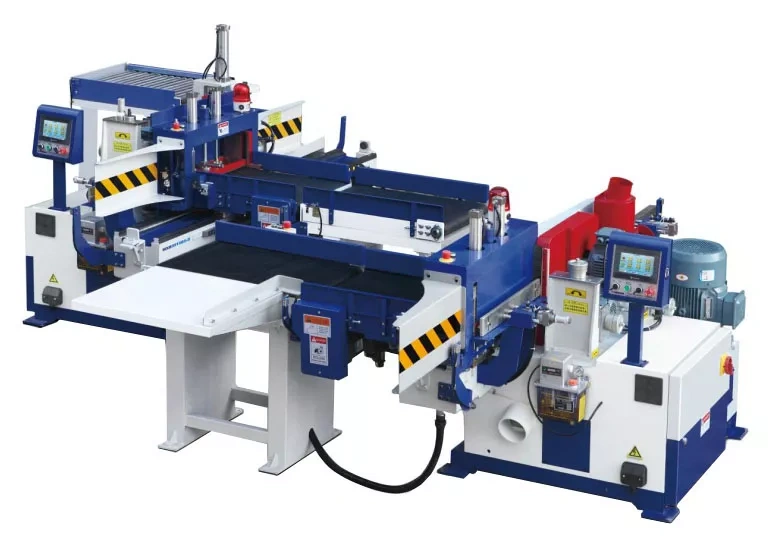

Автоматическая шипорезная группа 150D
(голосов 0)
Артикул: pri150D-Servo Код товара: 108230
Под заказ
Автоматическая шипорезная группа предназначена для торцовки, фрезерования шипов и нанесения клея на торцы короткомерных брусков и ламелей длиной от 200 мм до 880 мм. Расположение шипов с заплечиками по отношению к пласти склеиваемых заготовок может быть горизонтальным и вертикальным.
Область применения:
Автоматическая шипорезная группа применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить срощенную заготовку заданного размера.
Получаемые изделия:
СХЕМА ОБРАБОТКИ:
Конструктивные особенности Китай 150D-Servo
|
АВТОМАТИЧЕСКАЯ ШИПОРЕЗНАЯ ГРУППА
Линия сращивания оснащена высокоскоростной автоматической шипорезной группой с шириной каретки 590 или 450 мм. По желанию заказчика линию можно оснастить шипорезной группой с серводвигателями. В зависимости от этого и параметров заготовок на линии можно достигать производительности от 3 до 5 циклов в минуту. |
|
Автоматическая шипорезная группа 150D
Состоит из 2-х шипорезных станков с шириной каретки 450 мм или 590 мм и автоматических конвейеров для перемещения ламелей. По желанию заказчика станки можно оснастить серводвигателями. В зависимости от этого и параметров заготовок на линии можно достигать производительности до 5 циклов в минуту. |
|
Автоматическая шипорезная группа 150D
Позволяют формировать заплечики на заготовках, необходимые при дальнейшем их использовании в производстве мебельного клееного щита. Имеют независимые электродвигатели. |
|
Автоматическая шипорезная группа 150D
Второй шипорезный станок оснащен автоматическим узлом клеенанесения. |
|
Автоматическая шипорезная группа 150D
Перемещение каретки электромеханическое по зубчатой рейке. Подача осуществляется с помощью электродвигателя по системе зубчатая рейка с шестерней, что позволяет увеличить скорость обработки пакета заготовок и исключает перекос стола. |
|
Автоматическая шипорезная группа 150D
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения каретки. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|
Автоматическая шипорезная группа 150D
Позволяет задать разную скорость подачи каретки в зависимости от режима обработки. Позволяет достичь производительности до 5 циклов в минуту (установлен на модели 150D-Servo). |
|
АВТОМАТИЧЕСКИЙ НАСОС
Автоматическая смазка узлов шипорезной группы. |
|
Автоматическая шипорезная группа 150D
Состоит из мощного толкателя с пневматическим цилиндром для быстрого перемещения пакета ламелей на приводной конвейер. |
Технические характеристики станка Китай 150D-Servo
| Общие характеристики | |
| Максимальная длина сращенной заготовки, мм | без ограничений |
| Минимальная ширина заготовки (в прессе), мм | 20 |
| Минимальная длина ламели до прессования, мм | 200 |
| Посадочный диаметр торцовочных и подрезных валов, мм | 30 |
| Тип двигателя | инверторные |
| Количество циклов в минуту | до 4 |
| Наличие встроенного узла клеенанесения | есть |
| Расход воздуха в системе стружкоудаления, м³/ч | 9000 |
| Частота вращения торцовочных и подрезных валов, об/мин | 2840 |
| Шипорезные шпиндели, шт. х кВт | 2 х 15 |
| Подрезные шпиндели, шт. х кВт | 2 х 3 |
| Подающие столы и конвейеры шипорезной группы, шт. х кВт | 2 х 0.75 |
| Максимальная ширина заготовки (ширина пакета), мм | 150 (160/200/250) |
| Посадочный диаметр шипорезных шпинделей, мм | 50 |
| Максимальная длина ламели до прессования, мм | 880 |
| Частота вращения шипорезных шпинделей, об/мин | 5600 |
| Рабочая ширина каретки, мм | 450 |
| Тип подачи | серводвигатели |
| Ширина рабочего стола, мм | 450 |
| Мощность узлов | |
| Торцовочные шпиндели, шт. х кВт | 2 х 4 |
| Суммарная мощность, кВт | 45.5 |
| Аспирация | |
| Диаметр патрубков стружкоприемников, мм | 4 х 150 / 2 х 100 |
| Давление воздуха в пневмосистеме, бар | 6-8 |
| Габаритные размеры | |
| Длина, мм | 5800 |
| Ширина, мм | 6000 |
| Высота, мм | 1600 |
| Вес, кг | 2700 |
