Автоматический кромко-шлифовальный станок KDT S-S2W2
Артикул: kromkoshlifovalnyy-stanok-mss-mse-side-s2w2 Код товара: 105028
Автоматический станок KDT S-S2W2 предназначен для промежуточного шлифования прямых и профильных кромок мебельных фасадов, дверей, щитовых деталей из МДФ в автоматическом проходном режиме.
Станок оснащён двумя видами рабочих агрегатов:
«S» - шлифовальный ленточный агрегат с пневматическим утюжком.
«W» - универсальный шлифовальный агрегат.
Подача деталей осуществляется цепным транспортером с закрепленными на нем обрезиненными башмачками. Детали фиксируются на подающем конвейере по всей его длине верхней прижимной балкой с двумя рядами обрезиненных роликов или 2-х ручьевым ремнём.
Позиционирование деталей по базовой линейке.
Электрошкаф и пульт управления с контроллером и сенсорным экраном размещаются в отдельно стоящей стойке.
Контроль за срабатыванием узлов осуществляется инвертором по путевым точкам.
Конструкция станка обеспечивает лёгкий свободный обзор и доступ ко всем узлам и агрегатам. В станке нет открытых токоведущих элементов.
Станок имеет кнопки экстренного останова с двух сторон.
Оборудование изготовлено в соответствии с нормами ЕС.
Особенности станка
Особенности модели KDT S-S2W2
- 4 независимых рабочих агрегата
- Работа в проходном режиме
- Управление станком с PLC с Touch-screen
Конструктивные преимущества

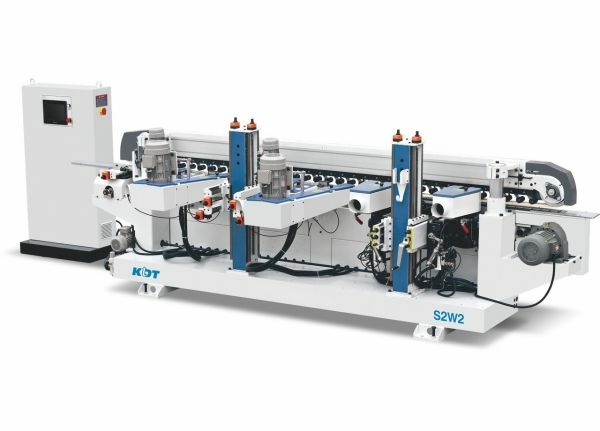

 | КРОМКОШЛИФОВАЛЬНЫЙ СТАНОК С ФРЕЗЕРНЫМ АГРЕГАТОМ KDT S-S2W2Кромкошлифовальный станок с фрезерным агрегатом KDT S-S2W2. |
СТАНИНАЖёсткая, виброустойчивая, электросварная из стальных труб и профилей. | |

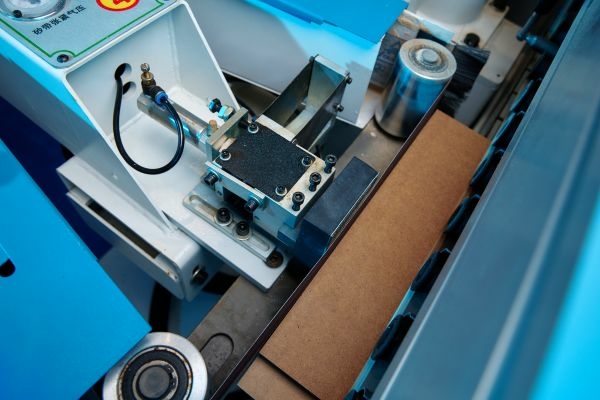

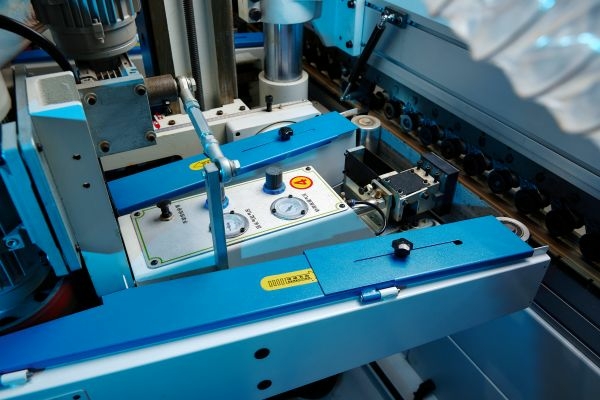

 | ШЛИФОВАЛЬНЫЙ АГРЕГАТ «S»Шлифовальный агрегат «S» с пневматическим шлифовальным утюжком. Шлифование осуществляется бесконечной шлифовальной лентой в зоне контакта утюжка с заготовкой. Служит для выравнивания поверхности кромки и устранения дефектов механической обработки (волна, ступенька, риски от пилы). Степень прижатия, момент включения/отключения регулируются, что исключает перешлифовку и сбивание углов входе заготовки в зону работы узла. Утюжок может быть спрофилирован под профиль заготовки. Агрегат имеет регулировки угла наклона относительно горизонта – 45 / +90 градусов, что позволяет настроить его под любой профиль. |

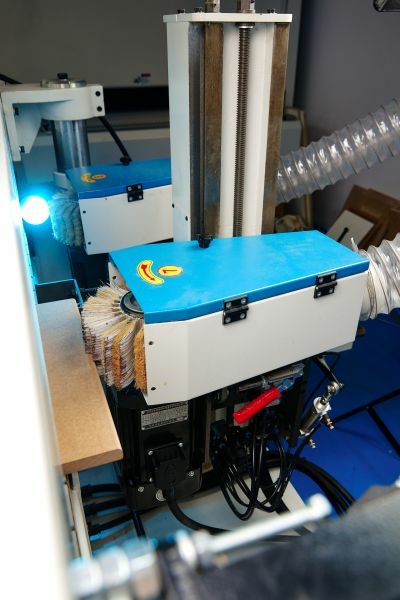

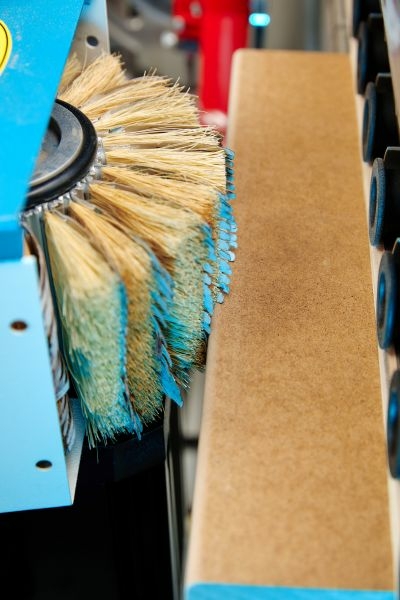

 | ШЛИФОВАЛЬНЫЙ АГРЕГАТ «W»Шлифовальный агрегат «W» универсальный. Шлифование осуществляется бесконечной эластичной абразивной лентой. Контакт с деталью осуществляется губчатым упругим цилиндром из полимерного композита, который при контакте принимает форму заготовки. Когда давления нет форма цилиндра восстанавливается. При необходимости контактный цилиндр может быть заменён лепестковым абразивным валом или спрофилированным абразивным кругом. Узел также имеет регулировки угла относительно горизонта, а также механизм компенсации износа абразивных дисков. |
 | ПОДАЮЩЕЕ УСТРОЙСТВОПодача деталей осуществляется цепным транспортером с закрепленными на нем обрезиненными башмачками. Детали фиксируются на подающем конвейере по всей его длине верхней прижимной балкой с двумя рядами обрезиненных роликов или 2х ручьевым ремнём. |
 | PLC-СИСТЕМА УПРАВЛЕНИЯ И ЭЛЕКТРОШКАФПанель управления и электрический шкаф на отдельной стойке. PLC c Touch-screen. Интерфейс полностью русифицирован. Программное обеспечение позволяет управлять всеми рабочими параметрами станка. |
Технические характеристики станка
| Модель | KDT S-S2W2 |
| Ширина шлифования, мм | 100 – 2 400 |
| Толщина детали, мм | 10 – 80 |
| Минимальная длина детали, мм | 200 |
| Скорость подачи, м/мин | 3 – 18 |
| Мощность общая, кВт | 10 |
| Расход сжатого воздуха, м3/мин | 1,5 |
| Аспирация, м3/час | 2 500 |
| Габариты станка, мм | 4 500 х 1 450 х 1 450 |
| Вес станка, кг | 2 000 |
