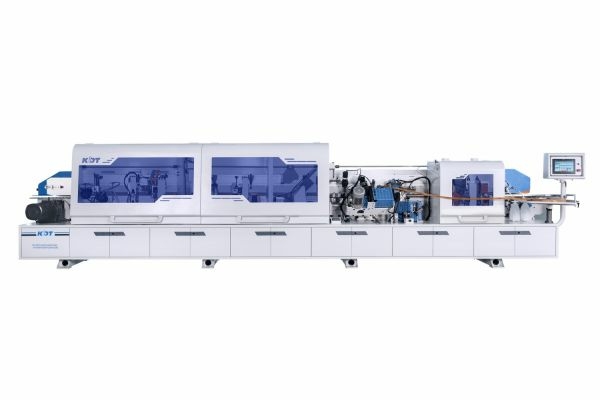

Автоматический кромкооблицовочный станок KDT KE-396JB
Артикул: avtomaticheskiy-kromkooblitsovochnyy-stanok-kdt-ke-396jb Код товара: 104767
Автоматический кромкооблицовочный станок KDT KE-396JB предназначен для облицовывания прямолинейных кромок мебельных щитов и заготовок.
Схема обработки
Отличительные особенности
- Скорость подачи 12-20 м/мин;
- Встроенное управление по путевым точкам для бесконтактного управления обрабатывающими агрегатами (на станке установлен Энкодер);
- Программирование технологических перерывов нагрева клеевой ванны;
- Индивидуальный частотный преобразователь для каждого рабочего узла;
- Освещение в защитной кабине;
- Для безопасности станок оборудован электронной системой блокировки двери кабины;
- Механизм подъема/опускания прижимной траверсы оснащен электроприводом, что обеспечивает быструю и точную установку на необходимую толщину детали;
- Базирующая линейка с цифровым счетчиком гарантирует быстрый и точную установку необходимого съема на детали во время фрезерования на узле прифуговки;
- Пневматическая шторка на клеенаносящем валу, предостерегает его от загрязнения;
- Регулировка передних и задних свесов кромки с панели управления (минимальные свесы 3-5 мм. на сторону).
Особенности станка
Особенности модели KDT KE-396JB
- Узел профилирования детали: прямой участок + наклонный участок
- 2-а узла фрезерования свесов кромки
- Радиусная и плоская цикли
- Полировка с осцилляцией
- Прижимная лента вместо роликов
- Скорость: 12-20 м/мин
- Пульт управления с дисплеем 10 дюймов
Конструктивные преимущества

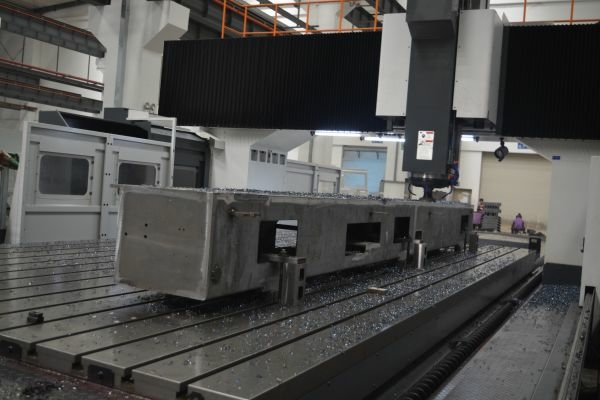

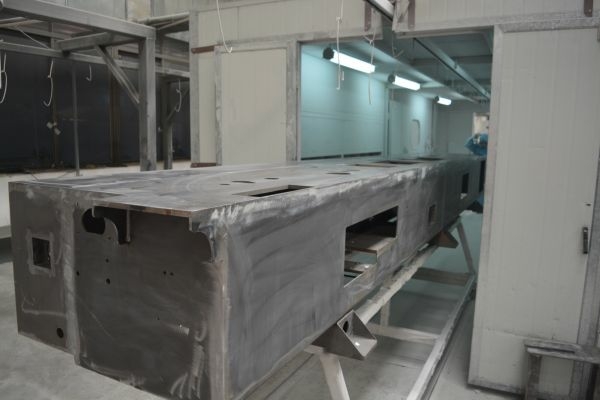

 | СТАНИНАСтанина кромкооблицовочного станка KDT KE-396JВ имеет форму жесткого короба с необходимыми ребрами жесткости, что гарантирует точное расположение всех узлов в течении всего срока эксплуатации. После сварки, для снятия внутренних напряжений, станина отжигается в специальной печи и затем обрабатывается на тяжелом портальном фрезерном центре за одну установку. Перед покраской станины проходят через специальные ванны для обезжиривания поверхности и затем поступают в автоматическую камеру порошковой окраски. |

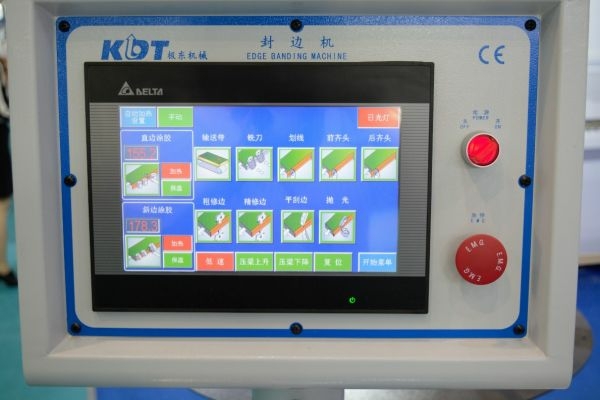

 | УПРАВЛЕНИЕУправление станком осуществляется с помощью специального пульта оборудованным промышленным дисплеем с системой «Touch screen» на базе промышленного ПК. Значки включения/выключения узлов и агрегатов на дисплее интуитивно понятны и не требуют специальных навыков для работы на станке. Пульт управления русифицирован. |
 | ШТОК ДОЗАТОРШток дозатор подачи заготовок, контролирует минимальное расстояние между заготовками, предотвращая повреждения узлов станка во время работы. |

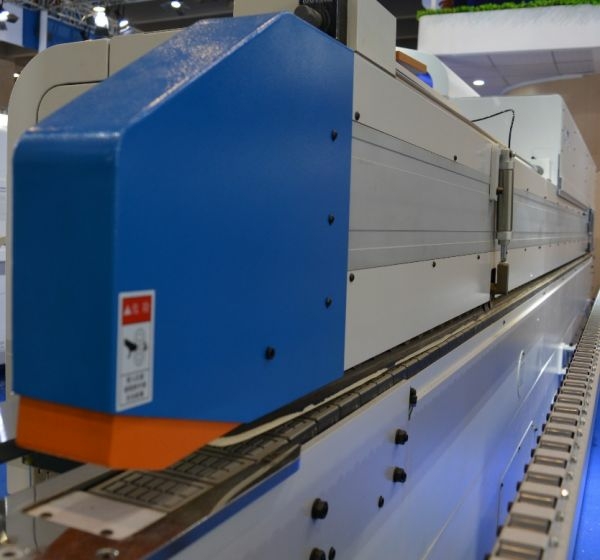

 | ПРИЖИМНАЯ ЛЕНТАПрижимная лента вместо роликов гарантирует точное позиционирование детали на всех этапах обработки кромки, позволяет избежать разворота деталей. |

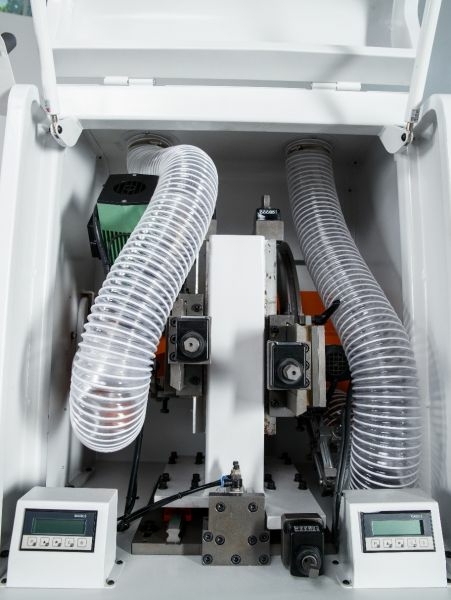

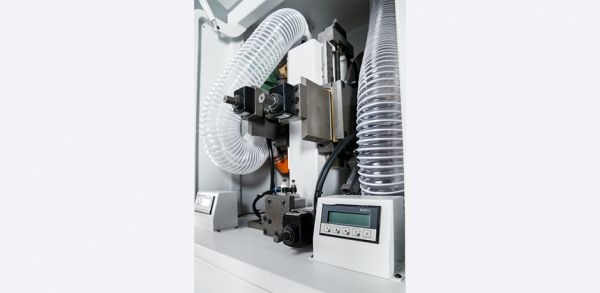

 | УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ ТОРЦАУзел предварительного фрезерования торца детали перед приклеиванием кромки – оснащен двумя двигателями. Прямая и коническая алмазные фрезы осуществляют обработку прямого и наклонного участка. Каждый узел регулируется индивидуально. Угол наклона контролируется по электронным счетчикам. |

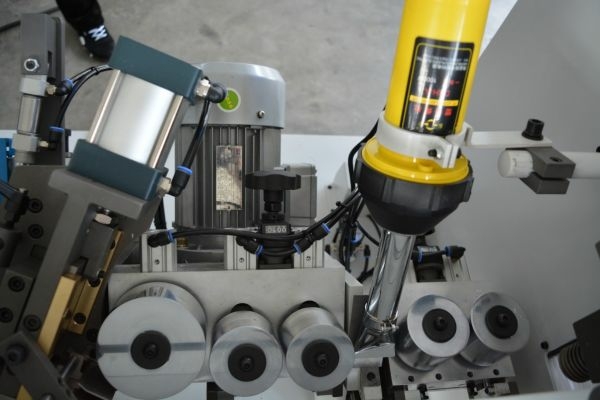

 | КЛЕЕВАЯ ВАННАКлеевая ванна оснащена механизмом дозирования подачи клея. Угол наклона клеевой ванны от 0-45°. Узел предварительной обрезки кромочного материала осуществляет отрез кромки, подающейся из рулона с помощью ножа-гильотины. |

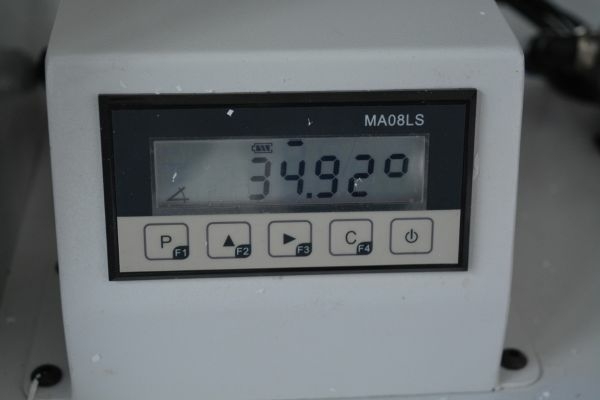

 | ПРЕСС ГРУППАПресс группа выставляется на необходимый угол 0-45° и осуществляет необходимый прижим кромочного материала. Угол наклона контролируется по электронному счетчику. |

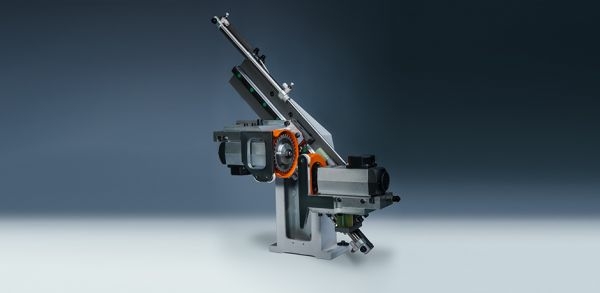

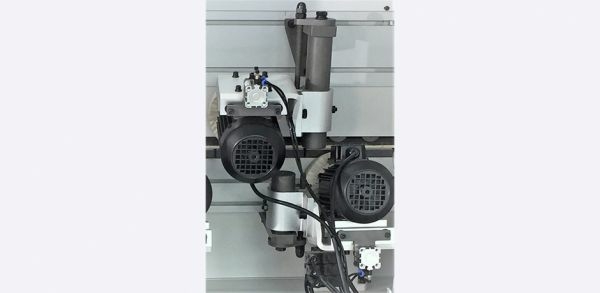

 | УЗЕЛ ЧИСТОВОЙ ТОРЦЕВОЙ ОБРЕЗКИУзел чистовой торцевой обрезки оснащен двумя высокочастотными электродвигателями. Перемещение пильных узлов осуществляется по специальным линейным направляющим. Узел оснащен системой автоматической смазки направляющих. |
 | ФРЕЗЕРНЫЕ УЗЛЫ1-й Фрезерный узел состоит из двух высокочастотных электродвигателей оснащенных радиусными фрезами, которые позволяют обрабатывать кромочный материал толщиной 0,4 – 3,0 мм. Окончательное фрезерование свесов осуществляется 2-м фрезерным узлом. |
 | ПЕРВЫЙ УЗЕЛ ЦИКЛЕВАНИЯПервый узел циклевания оснащен двумя твердосплавными радиусными ножами, которые после фрезеровки кромки толщиной 2,0мм снимают тонкий слой с отфрезерованной части кромки в результате мы получаем ровную обработанную поверхность. |
 | ВТОРОЙ УЗЕЛ ЦИКЛЕВАНИЯВторой узел циклевания оснащен двумя твердосплавными прямыми ножами (клеевая цикля), которые осуществляют обработку кромки в стыках с деталью. Это операция удаляет излишки клея и микронеровности на швах в местах приклеивания кромки к детали. |
 | УЗЕЛ ПОЛИРОВКИУзел полировки осуществляет полировку обработанной части кромки, высокое качество достигается за счет системы осцилляции с приводом от пневматических цилиндров. Для придания финишного блеска кромки установлен узел для нанесения полировальной жидкости. |
Технические характеристики станка
| Наименование | KDT KE-396JВ |
|---|---|
| Толщина кромки, мм Прямая кромка Кромка под углом | Толщина кромки 0,45-2,0 0,8-1,2 |
| Толщина заготовки, мм Прямая кромка Кромка под углом | Толщина заготовки 9-40 9-25 |
| Размер минимальной детали | 150х150 мм |
| Скорость подачи | 12(кромка под углом) 20(прямая кромка) |
| 1-й узел фрезеровки, кВт/(об/мин.) | 3,7 /(12000 об/мин.) |
| 2-й узел фрезеровки, кВт/(об/мин.) | 0,73 /(18000 об/мин.) |
| Узел нанесения клея на прямую поверхность, кВт/(об/мин.) | 0,75/(1410) |
| Узел нанесения клея на поверхность под углом, кВт/(об/мин.) | 0,75/(1410) |
| Двигатель надреза кромки, кВт/(об/мин.) | 0,75/(18000) |
| Узел чистовой торцовки кромки, кВт/(об/мин.) | 2х0.37/(12000) |
| Узел предварительного фрезерования кромки, кВт/(об/мин.) | 2х0.73/(18000) |
| Узел чистового фрезерования кромки, кВт/(об/мин.) | 2х0.73/(18000) |
| Узел полирования, кВт/(об/мин.) | 2х0.37/(1400) |
| Мощность двигателя подачи | 3.7 кВт |
| Установленная мощность | 19,88 кВт |
| Рабочее давление | 0,6 МПа |
| Рабочее напряжение | 380 В |
| Габариты LxWxH | 7346x830x1695 мм |
| Масса | 2390 кг |
