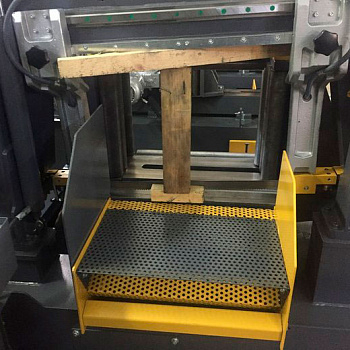

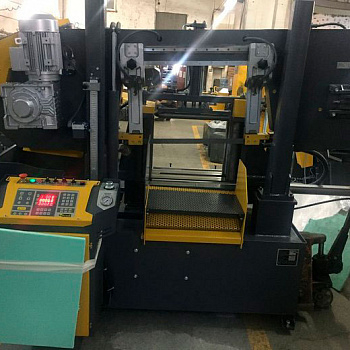

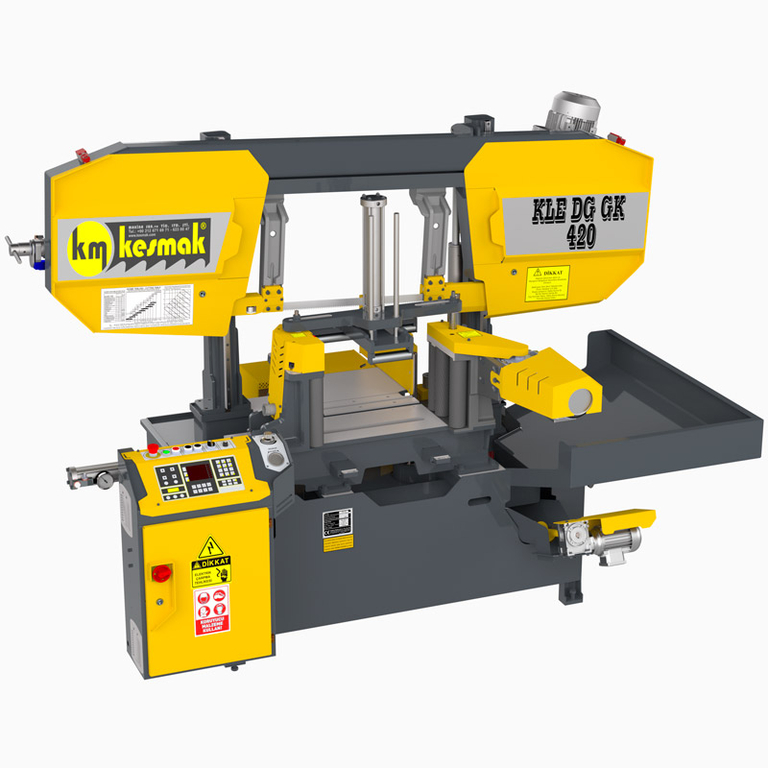

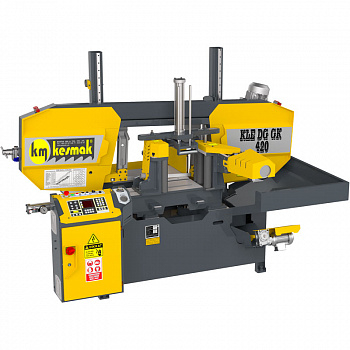

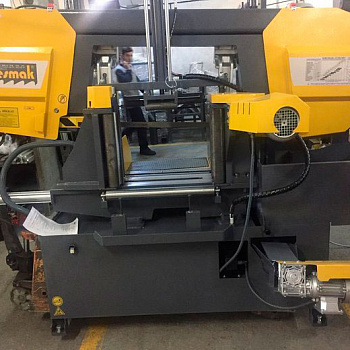

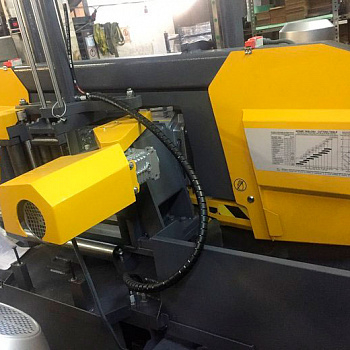

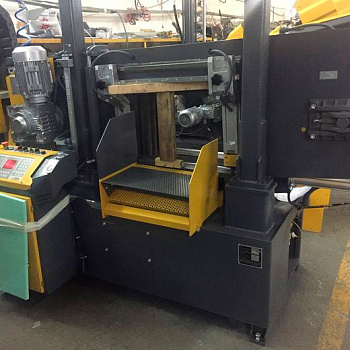

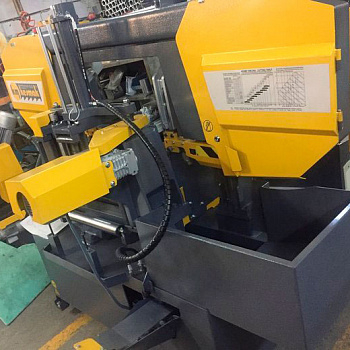

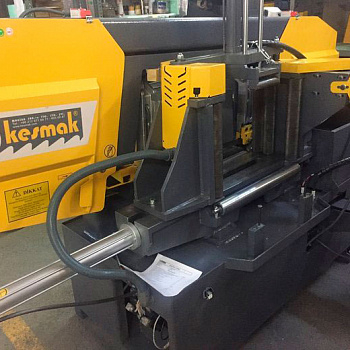

Автоматический ленточнопильный станок KESMAK KLE DG GK 420

Автоматический ленточнопильный станок KESMAK KLE DG GK 420 — это полуавтоматический ленточнопильный станок по металлу производства Турции. Предназначен для осуществления резки различных видов сталей: нержавеющей, цветной, инструментальной, никелевой, титановой, высоколегированной, конструкционной и т.д. Данный станок отличается высокой производительностью и применяется на крупных производствах для нарезки большого количества серийных заготовок: труб в размер, сплошных заготовок и фасонного профиля.

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.

Обработка заготовок KESMAK KLE DG GK 420

Осуществление реза под углом и размер заготовки, мм
45°	90°	45° (пакетная резка)	90°(пакетная резка)
Вид заготовки
	320	430	300	300
	320х320	420х420	300х300	300х300
	320х350	420х500	300х320	300х500

Область применения KESMAK KLE DG GK 420

Автоматические ленточнопильные станки применяются на крупных производственных предприятиях для нарезки огромного количества серийных заготовок. Основное преимущество их в том, что работа оператора сведена к минимуму: он всего лишь задает необходимые параметры.

Автоматические станки позволяют автоматизировать цикл по программе, включая рез и подачу заготовки в зону резания на определенную длину материала, способны работать в трехсменном режиме и резать длинномерные заготовки на заданные отрезки без оператора.

Преимущества KESMAK KLE DG GK 420

• Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,5 мм
• Высокое качество поверхности реза
• Малая ширина пропила экономит расход металла
• Возможность резки пакетов заготовок
• Все виды заготовок: сплошные заготовки, сортовой прокат, трубы
• Возможность резки под углом до ± 45º

Технические характеристики KESMAK KLE DG GK 420

Конструктивные особенности KESMAK KLE DG GK 420

	Станок оборудован PLC-контролером, который управляет всеми функциями автоматического станка: Опускание пильной рамы консоль при резании; Подъём консоли; Открытие и закрытие основных и подающих тисков; Подачу заготовки в зону резания; Контроллер имеет возможность задать 8 программ (длина реза, количество отрезаемых заготовок) и выстроить их в нужном Вам порядке; Точность длины реза ± 0,2 мм; Автоматический останов станка при обрыве ленточного полотна; Контроль открытых частей станка (при открытых элементах запуск станка невозможен).
	Голосовое сопровождение процесса реза позволяет оператору не присутствовать рядом с оборудованием постоянно. Станок озвучит окончание процесса распила или о возникшей ошибке.

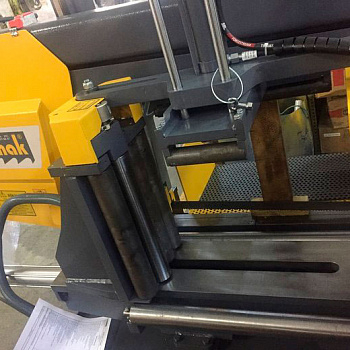

	Автоматические подающие тиски с приводными роликами. Величина подачи контролируется энкодером с пульта управления.
	Устройство измерения натяжения ленточного полотна (манометр).
	Поворотная пильная рама до 60 градусов позволяет осуществлять распил заготовок под углом без перемещения заготовки.
	Конвейер для сбора стружки сокращает время простоя оборудования при необходимости.
	Система подачи СОЖ в зону резания.
	Щеточная система очистки ленточного полотна от стружки.
	Портальная конструкция на линейных направляющих - это возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции и в тоже время в 2 раза увеличивается срок службы оборудования и износ инструмента за счет отсутствия вибраций. Возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции. Станок своей конструкцией спроектирован таким образом, чтобы соответствовать максимальной нагрузке в условиях эксплуатации заготовительного производства. По этой причине все основные - несущие части станка изготовлены из чугуна, для придания жёсткости, устойчивости к вибрациям и ударам. Исполнение основных частей консоли, тисков и поворотного устройства из чугуна. На ленточнопильном станке установлена очищающая щётка для очистки.
Станок своей конструкцией спроектирован таким образом, чтобы соответствовать максимальной нагрузке в условиях эксплуатации заготовительного производства. По этой причине все основные - несущие части станка изготовлены из чугуна, для придания жёсткости, устойчивости к вибрациям и ударам. Исполнение основных частей консоли, тисков и поворотного устройства из чугуна. На ленточнопильном станке установлена очищающая щётка для очистки ленточнопильного полотна.
Привод ленточного полотна осуществляется через трехфазный электродвигатель с частотным преобразователем частоты для бесступенчатой регулировки скорости полотна 20 - 110 м/мин.
Автоматический останов станка при обрыве ленточного полотна.
Контроль открытых частей станка (при открытых элементах запуск станка невозможен).
Голосовое сопровождение процесса реза.
Контроллер имеет возможность задать 8 программ (длина реза, количество отрезаемых заготовок) и выстроить их в нужном Вам порядке.
Гидравлические тиски.
Роликовый стол.
Система очистки стружки.

Стандартная комплектация KESMAK KLE DG GK 420

	Комплект инструментов для обслуживания станка
	Ленточнопильное полотно
	Рольганг 1 м.

Дополнительная комплектация KESMAK KLE DG GK 420

Гидравлический прижим для пакетной резки.	Лазерный указатель линии реза.

• Макс.размер Ø, мм 300
• Макс. размер ☐, мм 300х300
• Поворот ° 90°/-45°/45°
• Размер полотна 34x1.1x5200
• Регулировка частоты вращения шпинделя Бесступенчатая
• Скорость движения полотна, м/мин 15-90
• Напряжение, В 380
• Мощность, кВт 3
• Масса, кг 1200
• Модель KESMAK KLE DG GK 420
• Производство Турция
