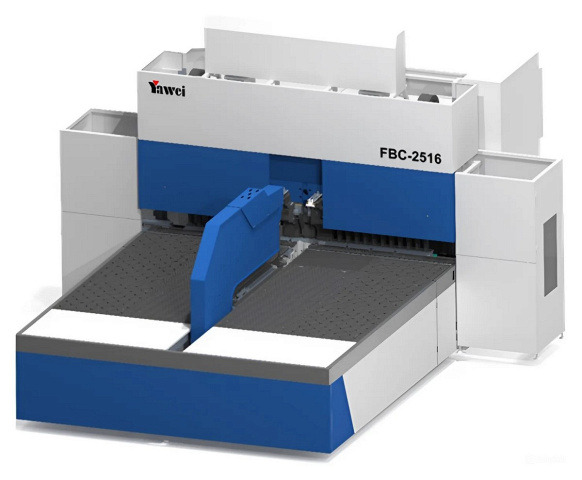

Автоматический панелегиб YAWEI c автосменой прижимного инструмента FBC 2516
Артикул: 10020939fbc_2516 Код товара: 105918
Автоматический панелегиб YAWEI FBC предназначен для серийного изготовления гнутых деталей типа«панель»*с плоским основанием и загнутых с различным числом гибов по периметру. Панелегибы серии FBC с автоматической сменой инструмента — станки с максимальным быстродействием за счет уникального гибочного модуля. Качественное оборудование от известного китайского бренда с оптимальным соотношением цены и качества. Автоматические панелегибы YAWEI серии FBC применяются в любых отраслях промышленности, использующих панели: металлические двери;панели вентилируемых фасадов;корпусные детали электрошкафов;корпусные детали металлической мебели;светильники;кабины и двери шахт лифтов;производство бытовой техники;оборудование для общепита и кейтеринга.
Область применения YAWEI c
Автоматические панелегибы YAWEI серии FBC применяются в любых отраслях промышленности, использующих панели: металлические двери;панели вентилируемых фасадов;корпусные детали электрошкафов;корпусные детали металлической мебели;светильники;кабины и двери шахт лифтов;производство бытовой техники;оборудование для общепита и кейтеринга. Бытовая техника и товары Пищевое производство и общепит Автомобильная и железнодорожная промышленность Авиационная промышленность Машиностроение
Схемы обработки YAWEI c
 |
Положительный гиб |
 |
Отрицательный гиб |
 |
Плющение |
 |
Радиусная гибка |
Конструктивные особенности YAWEI c
 |

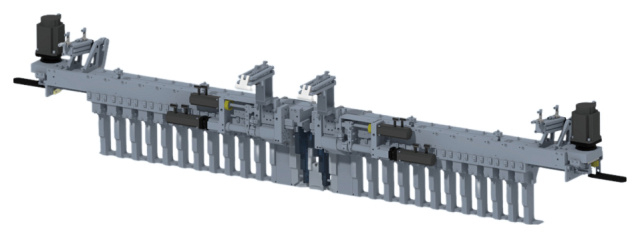

Прижимной модуль Автоматическое прижимное устройство (модуль) с автоматическим изменением длины отгибаемой полки, предотвращением недогиба кромок и другими функциями для облегчения обработки всех видов деталей типа «ПАНЕЛЬ». Конструкция прижимного модуля: |
 |
Гибочный модуль Панелегиб имеет два комплекта гибочного инструмента: верхний и нижний, которые могут реализовать гибку сположительнымиотрицательнымуглом, радиусный гиб и прижимной модуль с автоматической регулировкой длины прижима, обеспечивающий эффективную и точную гибку заготовок сложного сечения. |
 |

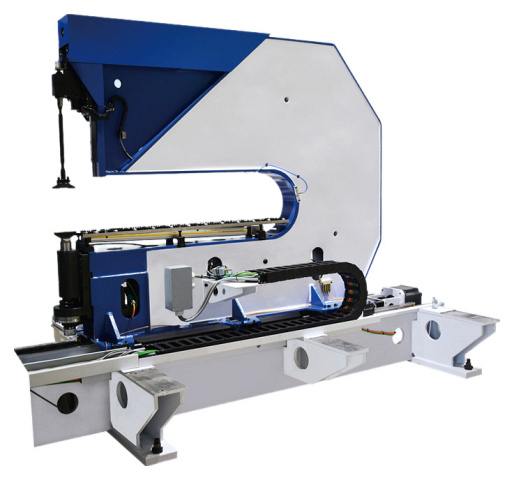

Модуль позиционирования (двухпозиционный) Позволяет обеспечить точность геометрии будущей панели (детали) в случае если конструктив подразумевает нелинейную внешннюю кромку или есть погрешности раскроя по внешней кромке. Возможности модуля: |
 |
Модуль подачи заготовок Панелегиб имеет модуль подачи листовых заготовок. После того, как заготовка размещена на столе, осуществляется позиционирование, зажим заготовки и происходит процесс гибки с помощью основного гибочного модуля. Устройство модуля подачи заготовок: |
|

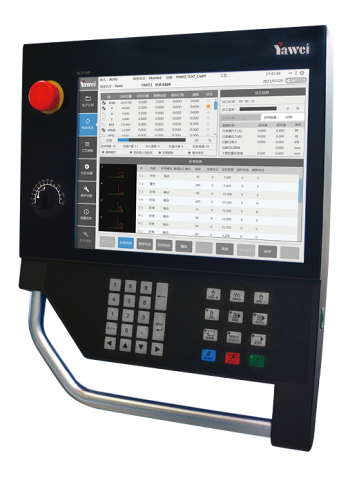

Система ЧПУ BECKHOFF (Германия) Управление автоматическим панелегибом осуществляется посредством промышленной системы управления с ЧПУ на базе BECKHOFF. Характеристики: |
Комплектация YAWEI c
Стандартная
 |

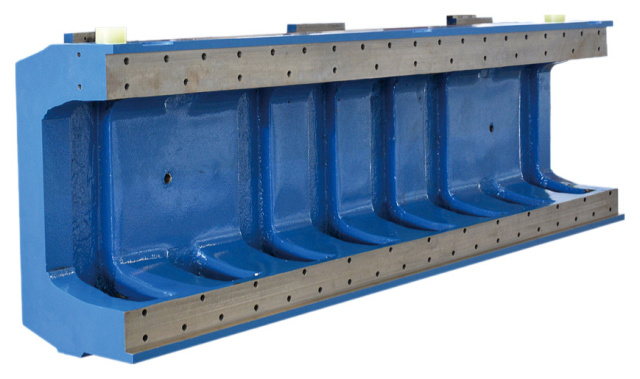

Высокопрочная станина Вся рама позиционируется и обрабатывается за одну установку на высокоточных испанских расточных и фрезерных станках SORALUC для обеспечения стабильности и точности базовых поверхностей станка. Сварная станина, прошедшая термический «отпуск» обладает большей жесткостью, по сравнению с литыми изделиями и является более подходящей для длительной эксплуатации с высокими нагрузками, при меньшем весе всей конструкции. |
 |

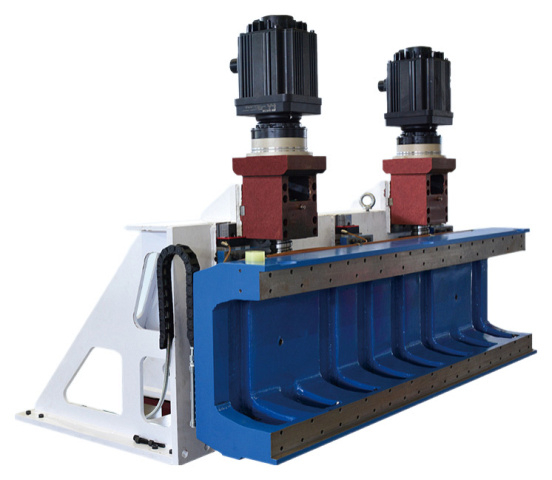

Сервомеханическая система гибки Сервомеханическая система гибки обеспечивает точную траекторию движения гибочного инструмента. Процесс настройки удобен. Под управлением системы ЧПУ могут быть реализованы различные режимы гибки, которые также имеют функцию обеспечения безопасности. Ход и скорость гибочной балки сервопривода можно регулировать в соответствии с требованиями обработки, чтобы можно было достичь более высокой комплексной эффективности гибки и лучшего качества складывания. |
| Универсальный гибочный и прижимной инструмент Универсальный гибочный и прижимной инструмент позволяет реализовывать положительные, отрицательные и радиусные гибы, а также осуществлять положительное и отрицательное плющение. |
|

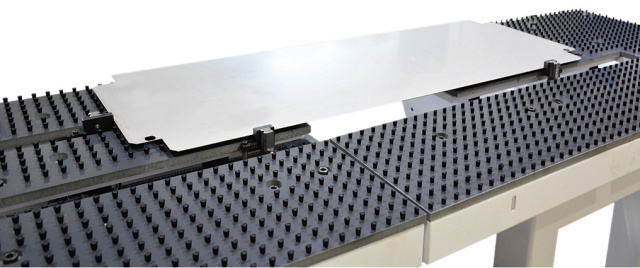

| Стандартный рабочий стол Рабочий стол со встроенными стальными шариками и щетиной для уменьшения сопротивления перемещению и исключающий повреждение поверхности. |
Дополнительная
| Внешнее программное обеспечение Для минимизации простоев панелегиба на написания программ гибки для стойки станка доступно приобретение внешнего ПО для рабочего места технологаYAWEI BEND. Программа позволяет импортировать 3D модели деталей и преобразовывать их в программы гибки для панелегиба. Осуществлять симуляцию процесса гибки детали. |
|
 |
Короткие подвижные ножи Доступно оснащение панелегиба короткими подвижными гибочными ножами. Данная опция позволяет осуществлять гибку различных элментов не на всю длину изготавливаемых панелей. Таких например как отгибаемые ушки для дальнейшей контактной сварки или клепки. |
| Cпециальная подготовка инструмента под чертеж заказчика (кастомизация инструмента) Возможна разработка и проектирование специального инструмента под уникальные задачи заказчиков в пределах физических возможностей панелегиба. Для оценки и проработки необходимо предоставление чертежей в форматеstep. |
Технические характеристики YAWEI c
| Характеристика | Значение |
|---|---|
| Система ЧПУ | BECKHOFF |
| Макс. длина гиба, мм | 2500 |
| Макс. отгибаемая полка, мм | 165 |
| Макс. диагональ, мм | 2800 |
| Мин. толщина листа, мм | 0,35 |
| Диапазон отгибаемого угла, ° | -180...+180 |
| Макс. ширина листа, мм | 1500 |
| Макс. высота гиба, мм | 165 |
| Мин. толшина изгиба, мм | 0,35 |
| Высота рабочего стола, мм | 1020 |
| Макс. скорость подачи манипулятора, мм/с | 1000 |
| Макс. скорость вращения манипулятора, об/мин | 50 |
| Требуемое давление воздуха, МПa | 0,7 |
| Расход воздуха, нл/мин | 20 |
| Скорость единичного гиба (сталь толщиной 1 мм), сек | 0,2 |
| Количество управляемых осей, шт. | 19 |
| Обычная углеродистая сталь δb = 410 MПа, мм | 2 |
| Нержавеющая сталь δb = 660 МПа, мм | 1,2 |
| Алюминиевый лист δb = 265 МПа, мм | 3 |
| Длина, мм | 5400 |
| Ширина, мм | 3960 |
| Высота, мм | 2900 |
| Вес, кг | 19 500 |
