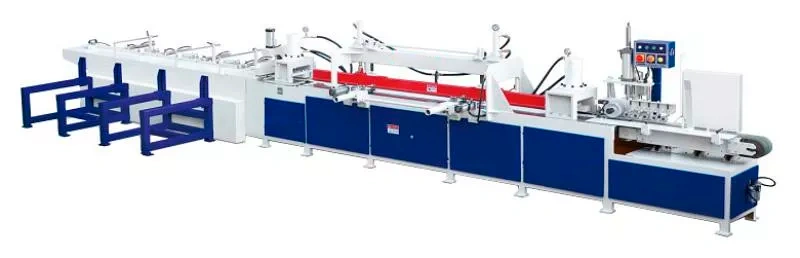

Автоматический пресс для сращивания древесины 150VS
(голосов 0)
Артикул: pri752012 Код товара: 108237
Под заказ
Автоматический пресс предназначен для сращивания короткомерных брусков и ламелей длиной от 150 мм до 2000 мм на зубчатое клеевое соединение с торцовкой готовых заготовок в заданный размер. Максимальная длина срощенной заготовки – не ограничена. Расположение шипов с заплечиками по отношению к пласти склеиваемых заготовок может быть горизонтальным и вертикальным.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Автоматическая шипорезная группа применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращѐнную заготовку заданного размера.
СХЕМА ОБРАБОТКИ:
 |
 |
 |
 |
| Предварительное наживлением | Торцевание заготовки | Основное прессование | Выгрузка сращённой заготовки |
Конструктивные особенности Китай 150VS
|
ПОДАЮЩИЙ КОНВЕЙЕР С МАГАЗИНОМ
Осуществляет непрерывную подачу ламелей из магазина с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью |
|
СИСТЕМА ПРЕДВАРИТЕЛЬНОГО ПРЕССОВАНИЯ
Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводной ленты с механическими прижимами и приводных рифленых вальцов увеличенного диаметра |
|
СТАЦИОНАРНЫЙ ГИДРОПРИЖИМ
Обеспечивает полную неподвижность крайней ламели в процессе прессования |
|
ПОДВИЖНЫЙ ГИДРОПРИЖИМ
Установлен на передвижной площадке, создавая усилие прессования до 7 тонн. Благодаря такому усилию сращѐнная заготовка имеет максимальную прочность в местах соединения на минишип |
|
ФИКСАЦИЯ ЗАГОТОВКИ ПРИ ПРЕССОВАНИИ
Стабильная фиксация в горизонтальной плоскости 2-мя пневмоцилиндрами и сверху мощной прижимной балкой с 2–мя гидроцилиндрами |
|
ТОРЦОВОЧНЫЙ УЗЕЛ
После достижения необходимой длины сращѐнная заготовка торцуется в размер пилой с нижним подъѐмом |
|
КОНЦЕВОЙ ДАТЧИК
Определяет длину сращѐнной заготовки. Перемещается по зубчатой направляющей. В базовой комплектации приемный стол и направляющая рассчитаны под сращѐнную заготовку длиной до 6000 мм. Пресс оснащен дополнительными датчиками для одновременного сращивания нескольких более коротких заготовок с промежуточным резом |
|
БОКОВЫЕ ТОЛКАТЕЛИ
Оснащены мощными пневмоцилиндрами с рабочим ходом до 150 мм для быстрой выгрузки сращенной заготовки на приемный стол |
|
АВТОМАТИЧЕСКИЙ УКЛАДЧИК
Позволяет автоматизировать процесс выгрузки сращѐнных заготовок, исключая 2 человек на приемке заготовок |
Технические характеристики станка Китай 150VS
| Общие характеристики | |
| Ширина ламели, мм | 150 |
| Количество шипорезов, шт. | 2 |
| Тип | полуавтоматический |
| Ширина заготовки, мм | 30 - 150 |
| Длина ламели на входе, мм | 2000 |
| Толщина заготовки, мм | 15 - 80 |
| Длина зоны прессования, мм | 2830 |
| Диаметр торцовочной типы, мм | 305 |
| Количество прессований в минуту, цикл/мин | 8 - 10 |
| Высота магазина для подачи заготовок, мм | 240 |
| Подача ламелей | полуавтоматическая |
| Посадочный диаметр дисковой пилы, мм | 30 |
| Макс. усилие прессования, кг | 7000 |
| Параметры конвейерной ленты, мм | 2530 х 150 х 3 |
| Количество гидроцилиндров верхней прижимной балки, шт | 2 |
| Ход цилиндра бокового толкателя, мм | 150 |
| Объем гидравлического бака, л | 60 |
| Сверлильно-пазовальный узел | |
| Размер рабочего стола, мм | 3130 х 550 |
| Мощность (не использовать) | |
| Мощность двигателя подачи, кВт (не использовать) | 0.75 |
| Параметры заготовки | |
| Длина заготовки, мм | 150 - 2000 |
| Мощность узлов | |
| Мощность двигателя пилы, кВт | 2.2 |
| Мощность гидромотора, кВт | 5.5 |
| Мощность двигателя прижимных роликов, кВт | 2 х 1.1 |
| Суммарная мощность, кВт | 10.65 |
| Аспирация | |
| Диаметр патрубков стружкоприемников, мм | 86. 100 |
| Габаритные размеры | |
| Длина, мм | 9150 |
| Ширина, мм | 1200 |
| Высота, мм | 1500 |
| Вес, кг | 2300 |
