Б16Д25Ф3-02 - Станки токарно-винторезные

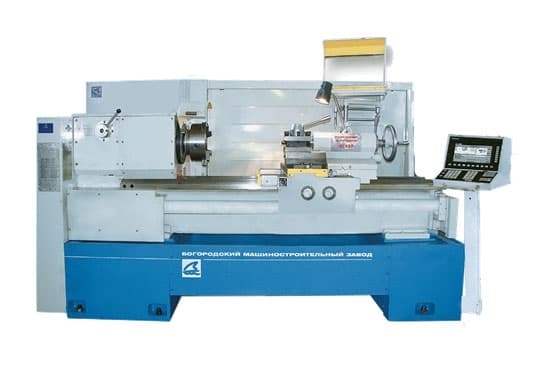

Станок токарно-винторезный с ЧПУ NC-210 Б16Д25Ф3-02 предназначен для токарной обработки в центрах и в патроне деталей типа тел вращения в замкнутом полуавтоматическом цикле, и для нарезания резьб с большим шагом.
Новая концепция Б16Д25Ф3, которую разработчики воплотили в данной модели, заключается в 3 следующих определениях:
- постоянство характеристик,
- эргономичность,
- простота и удобство за счет:
· эргономичного расположения рукоятки современной конструкции и регулируемой по направлению панели управления, обращенной к оператору, что обеспечивает простоту и безопасность работы на станке, и в значительной степени снижает утомляемость токаря;
· закрепления электрошкафа на станке, что позволяет снизить до минимума занимаемую станком площадь;
· возможности осуществлять уборку стружки из поддона сзади станка;
· расположения всех систем энергоподач станка вне его рабочей зоны, что обеспечивает удобство обслуживания.
В стандартном исполнении Б16Д25Ф3 используется резцедержатель, установленный на жестком основании. Дополнительно может быть применена револьверная головка, что расширяет функциональные возможности станка.
В качестве системы программного управления применяется система ЧПУ модели Sinumerik 802D. Основные преимущества этих систем – функциональность, высокая надежность, простота при вводе в эксплуатацию, программировании и обслуживании. Sinumerik 802D осуществляет цифровое управление 3-мя осями и 1-м шпинделем.
Программное обеспечение данной системы создано специально для токарных станков с цикловым управлением. Все маски для ввода циклов и параметров обработки имеют самовыраженную и ориентированную на диалог структуру, специально разработанную для практических производственных условий.
Б16Д25Ф3 предусматривает 4 варианта работы на станке, что очень важно, учитывая дефицит опытных рабочих кадров на предприятиях, а также тенденцию к мелкосерийному производству, когда нет необходимости в массовом выпуске детали, и существует возможность выполнения единичных заказов.
Режимы обработки:
· Ручной режим предусматривает обработку деталей с управлением от маховичков.
· Режим обучения станка позволяет обработать первую деталь вручную, что может сделать квалифицированный рабочий, с последующей же обработкой сможет справиться молодой специалист.
· Диалоговый режим ввода циклов и параметров обработки на станке упрощает процесс программирования.
· Программный режим работы на Б16Д25Ф3 осуществляется по управляющей программе, разработанной на рабочем месте оператора.
