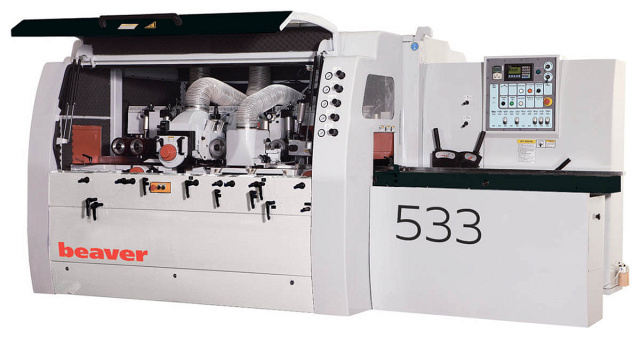

Четырехсторонний станок Beaver 533M
(голосов 0)
Артикул: 7543533m Код товара: 106808
Под заказ
Предназначен для плоскостной и профильной обработки заготовок с четырех сторон за один проход с целью получения изделий точной геометрической формы и необходимой шероховатости поверхности. Относится к классу тяжелых брусовых станков благодаря сечению обрабатываемой детали 330 х 230 мм и увеличенной мощности станка. Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства.
Область применения Beaver 533M
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства. Получаемые изделия
Схемы обработки Beaver 533M
 |
Плоскостная обработка |
 |
Профильная обработка |
Конструктивные особенности Beaver 533M
 |

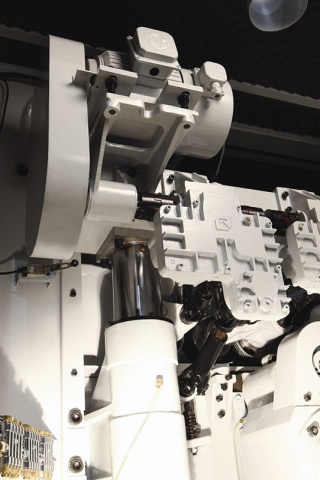

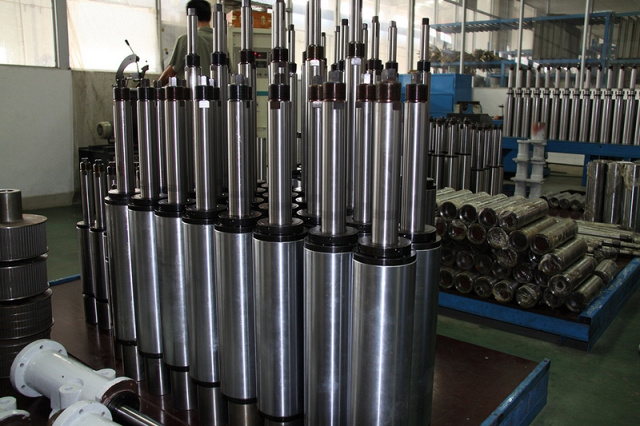

Шпиндели Высокоточные, динамически сбалансированные шпиндели изготавливаются из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов. Наружный диаметр шпинделей – 50 мм.Шпиндели собраны с применением высокоточных радиально-упорных подшипников известной фирмы SKF (Европа). |
 |

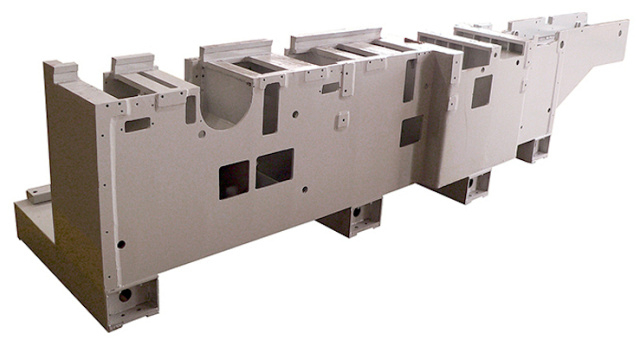

Станина На всех четырехсторонних станках Beaver используется самый современный - комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающие стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья.Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0,3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.Увеличенная мощность приводов шпинделей до 11 и 15 кВт и системы подачи позволяют профилировать брус естественной влажности.Возможность установки дисковых пил на последний нижний шпиндель.Гидрозажимные контропоры на всех горизонтальных шпинделях позволяют устанавливать на станок тяжелый инструмент для профилирования бруса естественной влажности шириной до 330 ммЭлектрокомпоненты станка от известной мировой марки Schneider-electric.Инвертер на подачу. Позволяет электронным способом менять скорость подачи станка в диапазоне от 3 до 25 м/мин. Также на станке имеется возможность настройки по высоте и ширине обработки с центрального пульта управления, что снижает время на переналадку, увеличивая производительность. |
 |

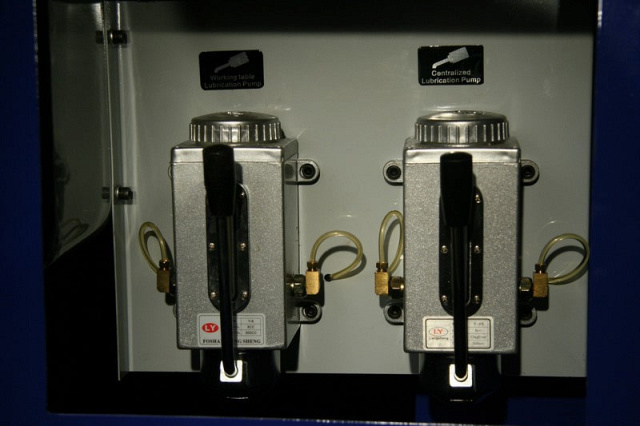

Наладка и обслуживание станка Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,01 мм.Централизованная система смазки позволяет дистанционно осуществлять смазку узлов станка с помощью ручного насоса. При этом снижается время, затрачиваемое на обслуживание станка. Имеется отдельная система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи.На горизонтальный шпиндель устанавливается пазовая фрезая и специальная линейка. Это позволяет формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки. Также благодаря этому можно убирать легкую кривизну заготовок, получая изделие точной геометрической формы. |
 |

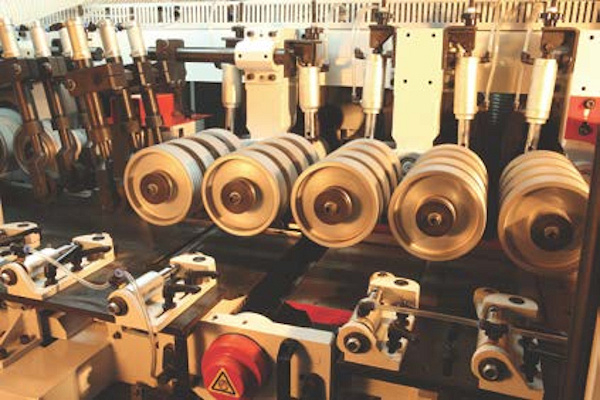

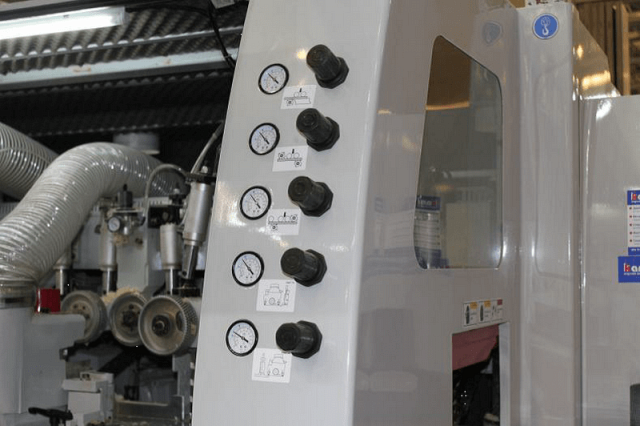

Система подачи Увеличенная группа верхних рифленых роликов на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок.Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок.Боковой прижим, установленный напротив правого вертикального шпинделя с пневматической регулировкой. Позволяет деликатно обрабатывать заготовки небольших сечений, исключая их повреждение.Специально разработанный механизм подачи коротких заготовок позволяет обрабатывать заготовки длинной от 180 мм при подачи торец в торец, и от 250 мм при подачи одной заготовки.Цилиндрические направляющие, разнесенные в начало и конец рабочей зоны станка увеличенного сечения. Благодаря мощной конструкции на станке возможно обработать массивные заготовки на протяжении всей смены и более.В базовой комплектации станка имеется 4 подающих приводных ролика в столе. Благодаря им на станке можно протягивать и обрабатывать заготовки естественной влажности, расширяя производственные возможности станка.Независимые пневматические регуляторы, управляющие прижимом трех независимых групп подающих роликов и прижимных плит перед верхними горизонтальными шпинделями, обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Значительно снижают время на переналадку станка. |
Технические характеристики Beaver 533M
| Характеристика | Значение |
|---|---|
| Количество шпинделей, шт. | 5 |
| Макс. сечение заготовки, мм | 330 х 230 |
| Скорость подачи, м/мин | 3 - 25 |
| Диаметр шпинделей, мм | 50 |
| Частота вращения шпинделей, об/мин | 6000 |
| Производимые изделия | мебельный щит / столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения |
| Джоинтер для прямых ножей | нет |
| Джоинтер для профильных ножей | нет |
| Контропоры | на всех горизонтальных шпинделях |
| Возможность установки пил | есть |
| Шпиндель №1, кВт | 11 (1-го нижнего) |
| Шпиндель №2, кВт | 11 (правого) |
| Шпиндель №3, кВт | 11 (левого) |
| Шпиндель №4, кВт | 15 (1-го верхнего) |
| Шпиндель №5, кВт | 15 (2-го нижнего) |
| Мощность двигателя подачи, кВт | 7,5 |
| Мощность двигателя подъема траверсы, кВт | 1,1 |
| Общая установленная мощность, кВт | 71,6 |
| Шпиндель №1, мм | 110 - 145 (1-го нижнего) |
| Шпиндель №2, мм | 110 - 200 (правого) |
| Шпиндель №3, мм | 110 - 200 (левого) |
| Шпиндель №4, мм | 110 - 200 (1-го верхнего) |
| Шпиндель №5, мм | 110 - 200 (2-го нижнего) |
| Ширина, мм | 20 - 330 |
| Толщина, мм | 8 - 230 |
| Длина наименьшая, мм | 350 |
| Длина, мм | 4191 |
| Ширина, мм | 2144 |
| Высота, мм | 2000 |
| Вес, кг | 5700 |
