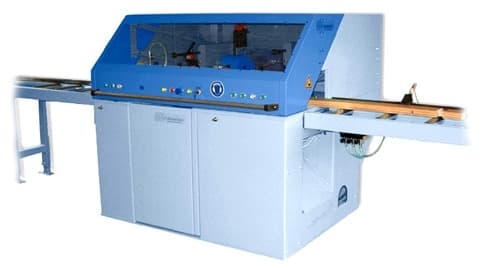

BL 100 - Чашкозарезной станок ( Макс размеры заготовки 140x200 мм ) AUERTECH, Австрия
BL 100 - Чашкозарезной станок (Макс размеры заготовки 140x200 мм) AUERTECH, Австрия
Преимущества чашкозарезного станка BL 100:
- Высокая точность обработки заготовок
- Надежность и долговечность оборудования
- Простота настройки и использования
- Идеальное качество реза
Особенности и характеристики:
- Максимальные размеры заготовки: 140x200 мм
- Производитель: AUERTECH, Австрия
- Точность обработки: ±0.1 мм
- Мощность: 5 кВт
- Скорость реза: 500 об/мин
Назначение и сферы применения:
Чашкозарезной станок BL 100 идеально подходит для обработки металлических и деревянных заготовок с высокой точностью и качеством. Применяется в производстве мебели, строительстве, машиностроении и других отраслях.
Приобретите чашкозарезной станок BL 100 от компании 'Невастанкомаш' прямо сейчас и улучшите качество своей продукции!
Описание чашконарезного станка BL 100:
Фрезерный чашкозарезной станок BL 100 для экономичного производства заготовок, используемых в деревянном домостроении. Дополнительные рабочие процессы: отрезка определённой длины, фрезерование соединительных элементов, сверление отверстий.
Гидропневматическая система подачи с быстрым перемещением позволяет создать венцевое соединение за несколько секунд.
Высокая частота вращения фрезерных шпинделей и «попутное» вращение инструмента улучшают процесс обработки поверхности и препятствуют образованию сколов на брусе.
Рабочий процесс: Станок BL 100 должен быть настроен на требуемые размеры заготовки. Оператор кладёт заготовку на стол станка. Для точного позиционирования заготовки относительно рабочего узла, используются ручные (или как дополнительную опцию: пневмоэлектрические) упоры. При нажатии на кнопку, срабатывают пневмоприжимы, фиксирующие заготовку. Рабочий процесс запускается при одновременном нажатии двух стартовых кнопок для обеих рук (требования безопасности). Рабочий цикл – автоматический, управляется электронно: фиксирование; фрезерование пазов соединения бруса; отрезка или сверление; освобождение заготовки. Оператор перемещает заготовку в следующую позицию и запускает следующую операцию. Процесс будет повторяться до тех пор, пока заготовка не будет обработана полностью.
|
Толщина x высота заготовки мин.: макс.: |
28x100 мм 140x200 мм |
| Минимальная длина заготовки | 300 мм |
| Максимальная длина заготовки | Зависит от механизации |
| Узел фрезерования венцевого соединения: | |
|
Мощность двигателей инструмента, фрезерующего горизонтальные пазы, кВт Мощность двигателей инструмента, фрезерующего вертикальные пазы, кВт |
2шт.x3 2шт.x4 |
| Скорость вращения фрез, об/мин | 4200 |
| Диаметршпинделей, мм | 30 |
| Длина шпинделя, мм | 120 |
| Максимальный диаметр инструмента, мм | 220 |
| Максимальная ширина инструмента, мм | 140 |
| Подача | Гидропневматическая, плавно изменяемая |
| Настройка шпинделей | Цифровой счетчик |
| Фиксирования заготовки | 2 верхних пневматических цилиндра, Максимум 2 фронтальных пневматических цилиндра (опция) |
| Требования стружкоудаления | D=160 мм, скорость потока 30 м/мин |
| Требования к пневматике | Евромуфта, воздух – после влагоотделителя и фильтра, давление 8 бар, с пропускной способностью 300 л/мин |
| Суммарная мощность, кВт | 25 кВт |
| Масса BL 100, кг | 1600 |
| Узел пазования: | |
| Мощность двигателя, кВт | 3,0 |
| Скорость вращения шпинделя, об/мин | 4200 |
| Диаметр шпинделя, мм | 30 |
| Максимальная ширина обработки, мм | 40 |
| Максимальный диаметр инструмента, мм | 180 |
| Подача | Гидропневматическая плавно изменяющаяся |
| Настройка шпинделя | Цифровой счетчик |
| Фиксирование заготовки | + пневматический вертикальный цилиндр |
| Управление | Интегрирован со станком |
| Сверлильный узел: | |
| Мощность двигателя, кВт | 1,1 |
| Скорость вращения инструмента, об/мин | 1500 |
| Максимальный диаметр сверления, мм | 30 |
| Подача | Пневматическая, плавно изменяющаяся |
| Настройка шпинделя | Цифровой счетчик |
| Фиксирование заготовки | + 1 пневматический прижим |
| Инструмент в комплекте | Сверло 20мм |
| Узел торцовки 500i: | |
| Мощность двигателя, кВт | 4,0 |
| Линейная скорость пилы, м/с | 86 |
| Максимальное сечение заготовки, мм | 200х140 |
| Максимальный диаметр пилы, мм | 550 |
| Подача | Пневматическая |
| Управление | Интегрировано со станком |
| Фиксация заготовки | + Пневматический прижим |
| Требования по стружкоудалению BL 100 | D=120мм, скорость потока 30 м/мин |
| Инструмент в комплекте | Пила 500мм |
