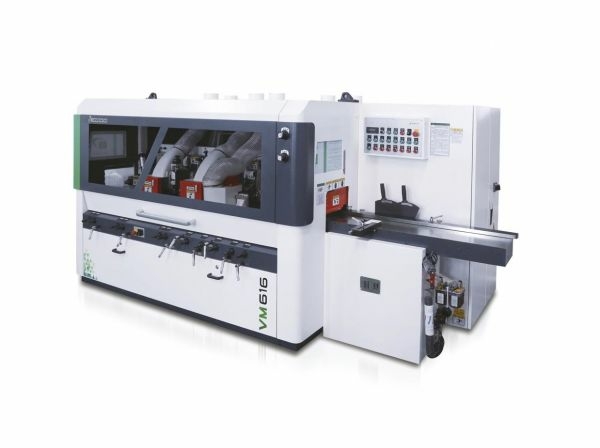

Четырехсторонние станки JANGJA серии VM (160x110мм)
Артикул: chetyrekhstoronnie-stanki-jangja-serii-vm Код товара: 104782
Предназначены для калибровки брусков и вскрытия дефектных мест, а также для производства погонажных изделий: вагонки, доски пола, планкена косого и прямого, палубной доски и т.д.
Предприятия большой и средней мощности по производству цельноламельных и сращенных погонажных изделий, клееного щита и бруса. Мебельные фабрики и столярные мастерские по производству мебели, интерьеров из массива древесины.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
Особенности станка VM (160x110мм)
- Скорость подачи до 36 м/мин обеспечивает высокую производительность
- Частота вращения шпинделей до 8000 об/мин позволяет достичь идеальной поверхности
- Прямой привод вальцов подачи предотвращает проскальзывание и пробуксовку материала
- Централизованная система смазки предусмотрена для удобства подачи масла на все агрегаты станка
- Классические 4-х сторонние станки с механическим прижимом напротив правого вертикального шпинделя и башмаков горизонтальных изделий
Конструктивные преимущества
  |

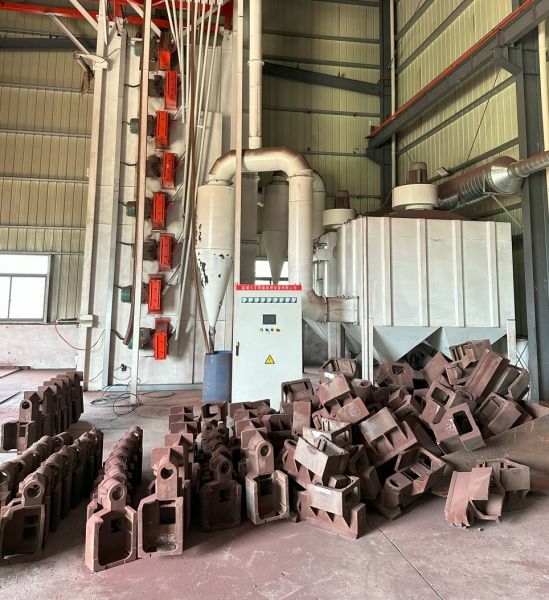

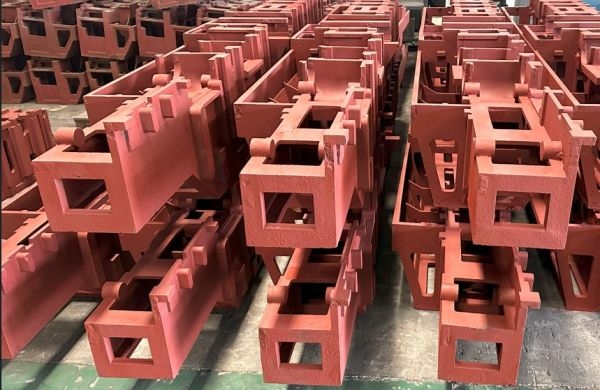

МАССИВНАЯ СТАНИНАПроходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
  |

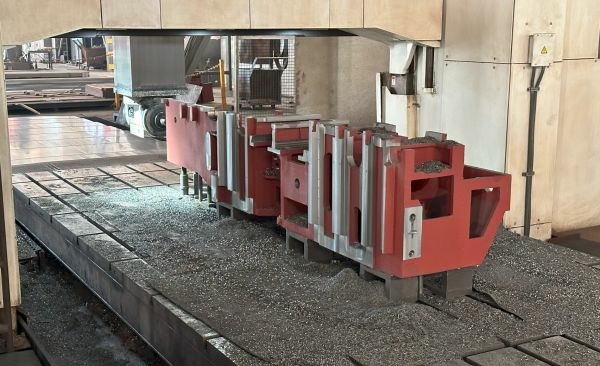

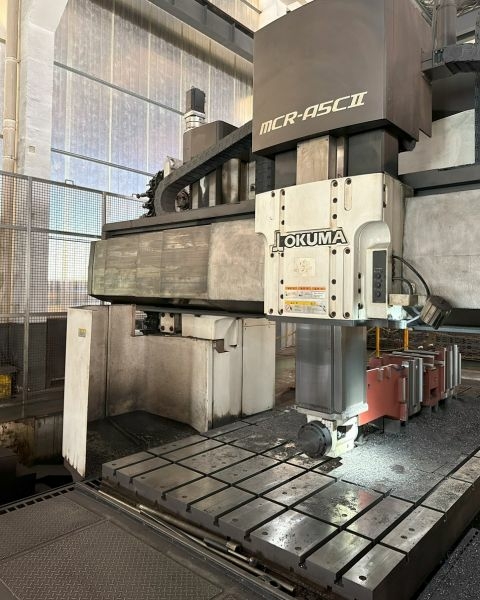

ОБРАБОТКА СТАНИНЫПроходит точную механическую обработку за один установ на высокоточных Обрабатывающих центрах японского концерна OKUMA, который начал свою историю в 1898 году, и в настоящее время является признанным лидером в мире по производству такого рода оборудования. |
  |

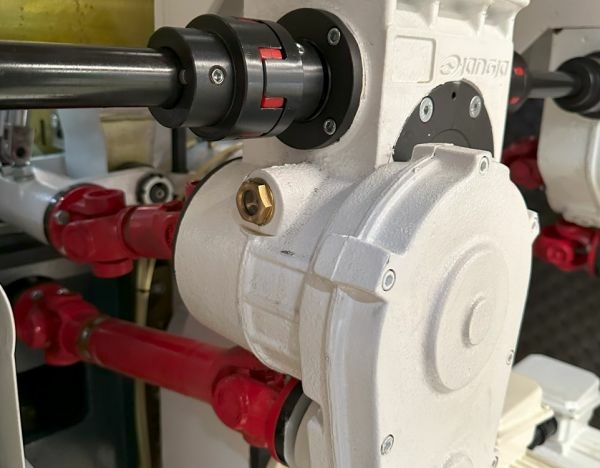

УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫУ станка колоссальный запас прочности для максимальных нагрузок и режимов работы. Механизм подачи через прямой привод. Обеспечивается бесперебойная подача, отсутствие потери мощности при механическом проскальзывании. Скорость подачи может быть установлена от 6 м/мин до 36 м/мин в соответствии с рабочими требованиями. |
 |

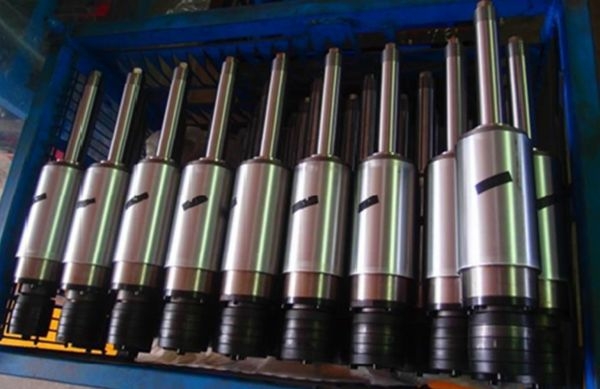

ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИОтвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы FAG (Германия) |
 |
ЧАСТОТА ВРАЩЕНИЯ ШПИНДЕЛЕЙ до 8000 об/минОбеспечивает высокое качество продукции при максимальной скорости подачи |
 |

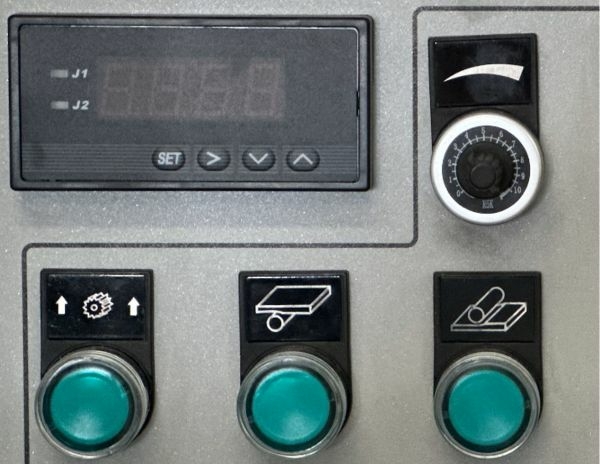

ИНВЕРТОРСтанок оснащен бесступенчатой регулировкой скорости подачи от 6 до 36 м/мин. |
 |
УПРАВЛЕНИЕ ПНЕВМАТИЧЕСКИМИ ПРИЖИМАМИСтанок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. |
 |

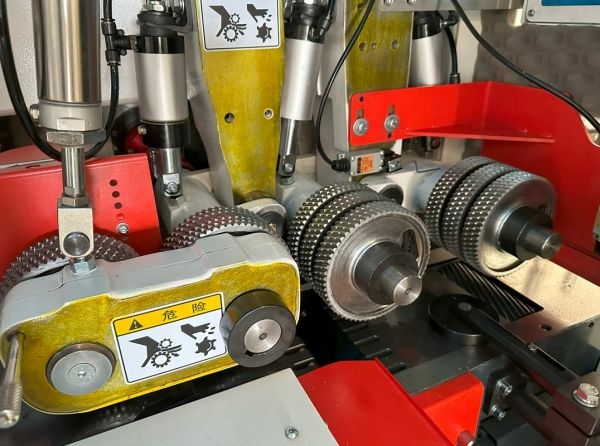

НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛАСистема фиксации состоит из оптимального количества приводных роликов, расположенных как в столе, так и над столом. Секционные ролики на верхней прижимной группе для удобства настройки прижима заготовок разной ширины. Подпружиненные боковые ролики перед первым горизонтальным и первым вертикальным шпинделями. |
 |
СИСТЕМА ПОДАЧИ КОРОТКИХ ЗАГОТОВОКОбеспечивает бесперебойную подачу заготовок длиной от 240 мм в зону резания |
 |
МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫУстановлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи. |
 |
ОБРЕЗИНЕННЫЕ ПОДАЮЩИЕ РОЛИКИПеред и после последнего 6-го шпинделя установлена группа обрезиненных роликов диаметром 140 мм. Исключают повреждения поверхности обработанных заготовок |
 |

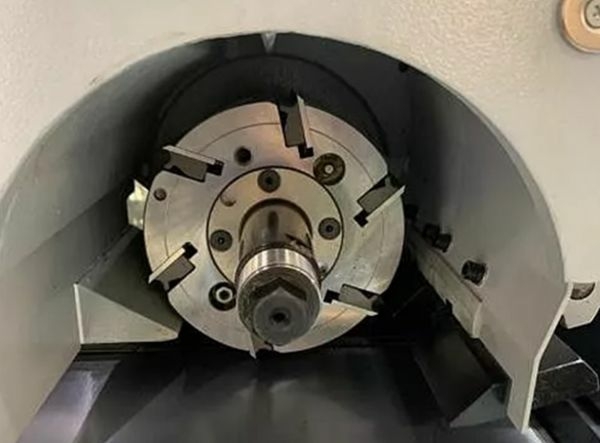

ЛИТЫЕ КОЖУХИ ШПИНДЕЛЕЙУлучшают аспирационные показатели при удалении стружки. |
 |

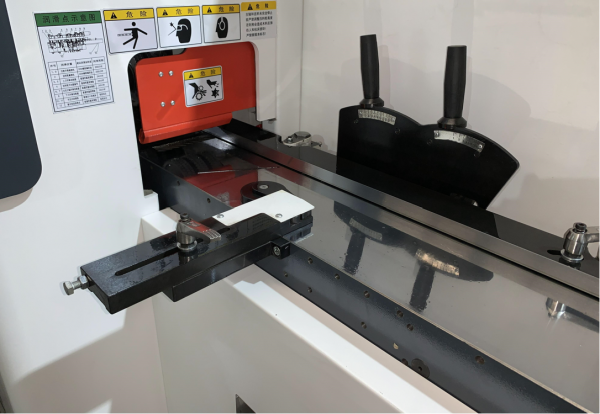

ХРОМИРОВАННЫЙ СТОЛПодающий стол покрыт хромом для повышения износостойкости. Длина стола 1550 мм. Боковой упор с линейкой облегчают работу оператора и снижают время перенастройки станка на новый размер обработки |
 |

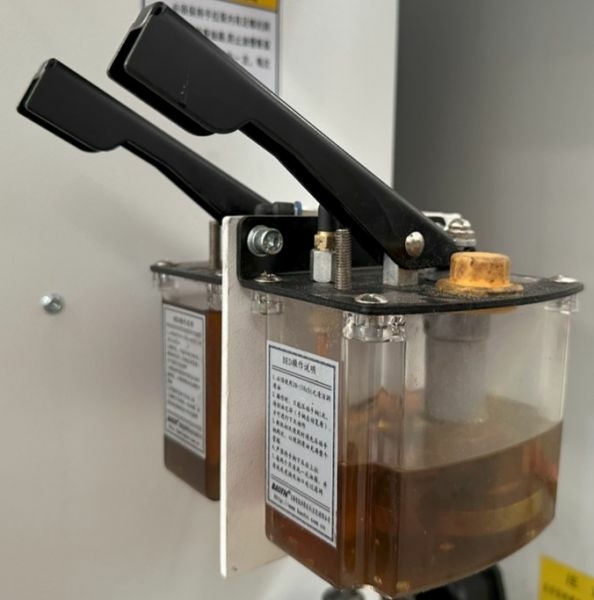

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ И РАБОЧЕГО СТОЛАСтанок оснащен двумя насосами для дистанционной смазки всех направляющих и трущихся элементов станка. Подача смазки на стол необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки |
 |
ЭЛЕКТРОКОМПОНЕНТЫВ станке применяются электрокомпоненты ведущего мирового производителя – Schneider Electric |
Технические характеристики станка
|
Технические параметры |
VM416 | VM516 | VM516S | VM616 | ||
|
Ширина обработки, мм |
20-160 | 20-160 | 20-160 | 20-160 | ||
|
Толщина обработки, мм |
8-110 | 8-110 | 8-110 | 8-110 | ||
|
Минимальная длина обработки (непрерывная подача), мм |
240 | 240 | 240 | 240 | ||
|
Мощность двигателя, кВт |
Первый шпиндель - нижний горизонтальный | 4 (5,5) | 4 (5,5) | 4 (5,5) | 4 (5,5) | |
| Второй шпиндель - правый вертикальный | 4 (5,5) | 4 (5,5) | 4 (5,5) | 4 (5,5) | ||
| Третий шпиндель - левый вертикальный | 5,5 (7,5) | 5,5 (7,5) | 5,5 (7,5) | 5,5 (7,5) | ||
| Четвертый шпиндель - верхний горизонтальный | 5,5 (7,5) | 5,5 (7,5) | 5,5 (7,5) | 5,5 (7,5) | ||
| Пятый шпиндель – верхний горизонтальный | / | / | 5,5(7,5) | 5,5(7,5) | ||
| Пятый шпиндель – нижний горизонтальный | / | 4 (5,5) | / | / | ||
| Шестой шпиндель – нижний горизонтальный | / | / | / | 5,5 (7,5) | ||
| Двигатель подачи | 4 (5,5) | 4 (5,5) | 4 (5,5) | 4 (5,5) | ||
| Прижимной балки(подъем/опускание) | 1,1 | 1,1 | 1,1 | 1,1 | ||
|
Частота вращения первого нижнего шп., об/мин |
7000 | 7000 | 7000 | 7000 | ||
|
Частота вращения 2-6 ножевого вала, об/мин |
8000 | 8000 | 8000 | 8000 | ||
|
Диаметр шпинделя, мм |
40 | 40 | 40 | 40 | ||
| Диаметр инструмента, мм | Первый шпиндель | 125 | 125 | 125 | 125 | |
| Второй шпиндель | 112-160 | 112-160 | 112-160 | 112-160 | ||
| Третий шпиндель | 112-160 | 112-160 | 112-160 | 112-160 | ||
| Четвертый шпиндель | 110-160 | 112-160 | 112-160 | 112-160 | ||
| Пятый шпиндель | / | 110-160 | 110-160 | 110-160 | ||
| Шестой шпиндель | / | / | / | 110-160 | ||
| Скорость подачи | 6-36 | 6-36 | 6-36 | 6-36 | ||
|
Рабочее давление в пневмосистеме, bar |
≤6 | ≤6 | ≤6 | ≤6 | ||
|
Длина рабочего стола |
1550 | 1550 | 1550 | 1550 | ||
|
Точность установки механического /цифрового индикатора, мм |
0,05 | 0,05 | 0,05 | 0,05 | ||
|
Выход под аспирацию, мм х шт. |
Ø 125 х 4 | Ø 125 х 5 | Ø 125 х 5 | Ø 125 х 6 | ||
|
Требуемая производительность аспирационной установки, м³/ч |
8000 | 12500 | 10500 | 10500 | ||
|
Габариты станка, мм |
3100х1650х1800 | 3100х1650х1800 | 3100х1650х1800 | 3100х1650х1800 | ||
|
Транспортные габариты станка, мм |
3240х1800х1870 | 3300х1850х2000 | 3800х1850х2000 | 3800х1850х2000 | ||
|
Масса, кг |
3400 | 3600 | 3900 | 4100 | ||
|
Особенности станков в серии:
Модель VM516S с нестандартным расположением шпинделей, 4-5 горизонтальные щпиндели расположены вверху, что позволяет обрабатывать простой и сложный погонаж(плинтус, блок-хаус) лицом вверх.
|
|
|||||
