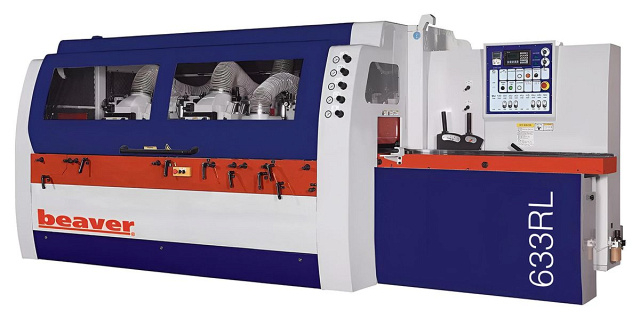

Четырехсторонний продольно-фрезерный станок 633RL
(голосов 0)
Артикул: 9502708633rl Код товара: 106815
Под заказ
Предназначен для профилирования дверного погонажа: наличник, доборная доска, коробка, инженерная доска, двутавровая балка, накладки и др. Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.
Область применения 633RL
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства. Получаемые изделия
Схемы обработки 633RL
Конструктивные особенности 633RL
 |
Шпиндели Высокоточные, динамически сбалансированные шпиндели изготавливаются из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов. |
 |
Универсальный шпиндель Станок оснащен 6-м универсальным шпинделем. Классический универсальный шпиндель с возможностью поворота 360°, что значительно расширяет производственный потенциал станка. |
 |
Настройка универсального шпинделя Возможность быстрой настройки универсального шпинделя благодаря электромеханическому пульту значительно упрощает и снижает время на переналадку станка. |
 |
Подшипники NACHI Шпиндели собраны на базе точных подшипников известной фирмы NACHI (Япония). Каждый горизонтальный шпиндель смонтирован на независимых направляющих и оснащен четырьмя разнесенными подшипниками. |
 |
Станина На всех четырехсторонних станках Beaver используется самый современный - комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающие стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья. |
 |
Хромированный стол Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи. |
 |
Двигатели 11 кВт Мощность двигателей привода шпинделей 11 кВт позволяют профилировать брус естественной влажности. |
 |
Контропоры Гидрозажимные контропоры на всех горизонтальных шпинделях позволяют устанавливать на станок тяжелый инструмент для профилирования бруса естественной влажности шириной до 330 мм. |
 |
Боковая линейка На первый горизонтальный шпиндель устанавливается пазовая фреза и специальная линейка. Это позволяет формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки. Также благодаря этому можно убирать легкую кривизну заготовок, получая изделие точной геометрической формы. |
 |

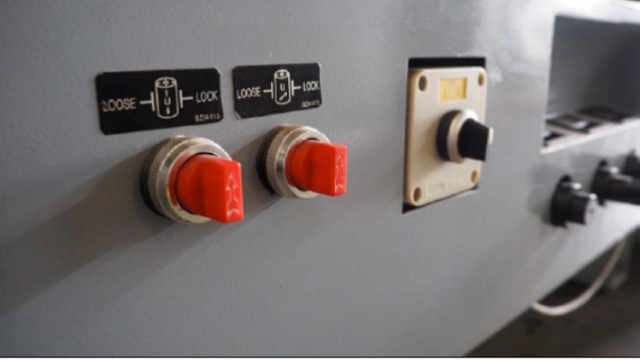

Боковые пневмоприжимы Боковые прижимы, установленные напротив правого вертикального шпинделя с пневматической регулировкой. Позволяют надежно прижимать заготовки любых сечений, исключая возможность смещения и получения брака. |
 |
Пульт управления С данного пульта можно дистанционно управлять настройками станка. В базовой комплектации: электронная настройка верхних шпинделей, траверсы. |
 |
Редукторы Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок. |
 |
Система подачи Увеличенная группа верхних рифленых роликов на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок. |
 |
Приводные ролики в столе В базовой комплектации станка имеется 5 подающих приводных ролика в столе. Благодаря им на станке можно протягивать и обрабатывать заготовки естественной влажности, расширяя производственные возможности станка. |
 |
Направляющие опоры Цилиндрические направляющие, разнесенные в начало и конец рабочей зоны станка увеличенного сечения.Благодаря мощной конструкции на станке возможно обработать массивные заготовки на протяжении всей смены и более. |
 |
Прижимные плиты Все прижимные плиты выполнены с пневматической регулировкой для обеспечения максимальной стабильности прижима массивных заготовок. |
 |

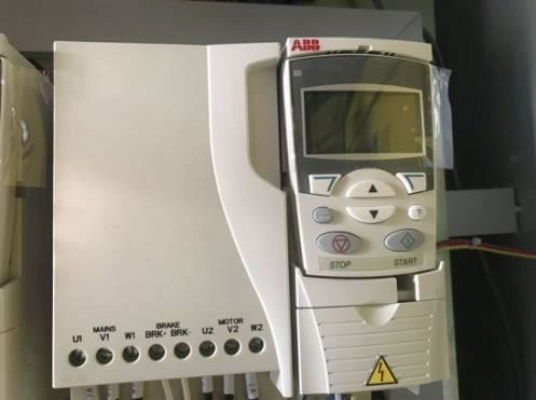

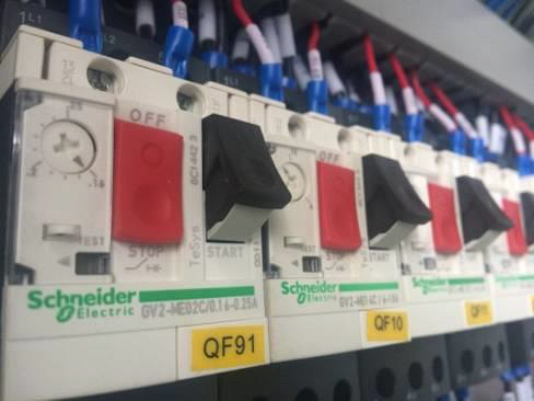

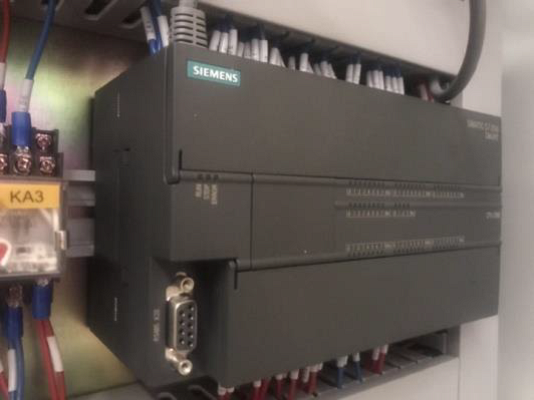

Электрокомпоненты При изготовлении станка используется одна из самых надежных в мир электрокомпонентов SCHNEIDER Electric, ABB, SIEMENS |
Технические характеристики 633RL
| Характеристика | Значение |
|---|---|
| Количество шпинделей, шт. | 6 |
| Макс. сечение заготовки, мм | 330 х 230 |
| Скорость подачи, м/мин | 5 - 25 |
| Диаметр шпинделей, мм | 50 |
| Частота вращения шпинделей, об/мин | 6000 |
| Производимые изделия | столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения / наличники / доборная доска / дверная коробка / инженерная доска / двутавровая балка / накладки дверные |
| Джоинтер для прямых ножей | нет |
| Джоинтер для профильных ножей | нет |
| Контропоры | на шпинделях №1 и 6 |
| Возможность установки пил | есть |
| Шпиндель №1, кВт | 11 (1-го нижнего) |
| Шпиндель №2, кВт | 11 (правого) |
| Шпиндель №3, кВт | 11 (левого) |
| Шпиндель №4, кВт | 11 (2-го правого) |
| Шпиндель №5, кВт | 11 (2-го левого) |
| Шпиндель №6, кВт | 15 (1-го верхнего) |
| Мощность двигателя подачи, кВт | 11 |
| Мощность двигателя подъема траверсы, кВт | 1,1 |
| Общая установленная мощность, кВт | 82,2 |
| Шпиндель №1, мм | 110 - 145 (1-го нижнего) |
| Шпиндель №2, мм | 110 - 200 (1-го правого) |
| Шпиндель №3, мм | 110 - 200 (1-го левого) |
| Шпиндель №4, мм | 110 - 200 (2-го правого) |
| Шпиндель №5, мм | 110 - 200 (2-го левого) |
| Шпиндель №6, мм | 110 - 200 (1-го верхнего) |
| Ширина, мм | 50 - 330 |
| Толщина, мм | 8 - 230 |
| Длина, мм | 4950 |
| Ширина, мм | 2120 |
| Высота, мм | 2000 |
| Вес, кг | 7000 |
