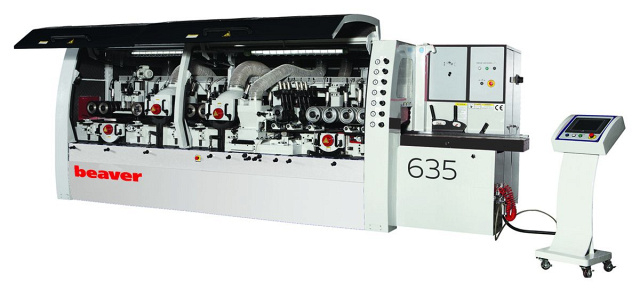

Четырехсторонний продольно-фрезерный станок 635
(голосов 0)
Артикул: 8802675635 Код товара: 106812
Под заказ
Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы. Профильные работы могут выполняться боковыми, верхним и нижним шпинделями. Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства. Получаемые изделия
Схемы обработки
 |
Четырехсторонняя обработка за один проход |
 |
Плоскостная обработка заготовок |
Конструктивные особенности
 |

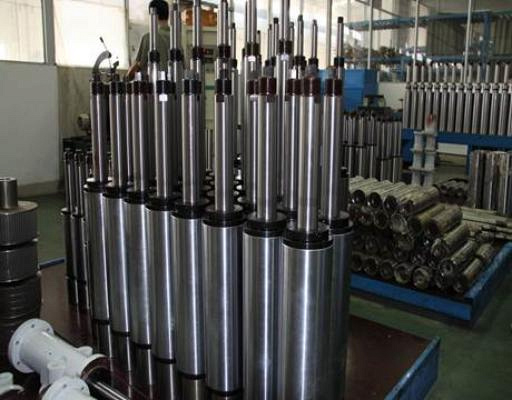

Шпиндели Высокоточные, динамически сбалансированные шпиндели изготавливаются из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов. |
 |
Подшипники NACHI Шпиндели собраны на базе точных подшипников известной фирмы NACHI (Япония). Каждый горизонтальный шпиндель смонтирован на независимых направляющих и оснащен четырьмя разнесенными подшипниками. |
 |

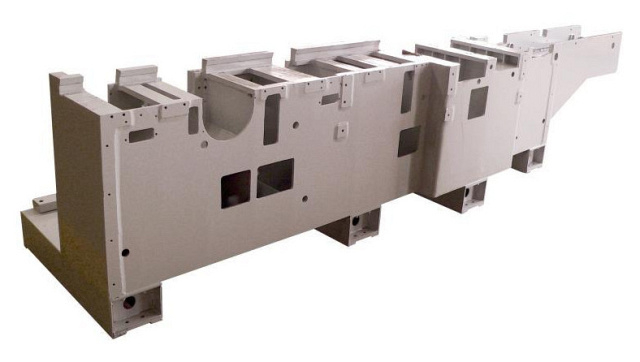

Станина На всех четырехсторонних станках Beaver используется самый современный - комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающие стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья. |
 |

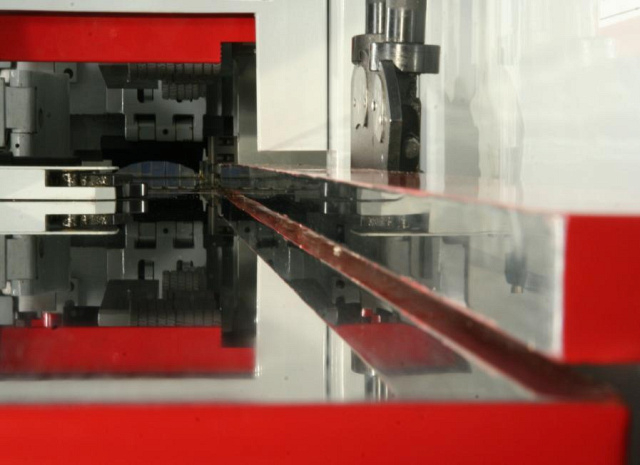

Хромированный стол Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0,3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи. |
 |

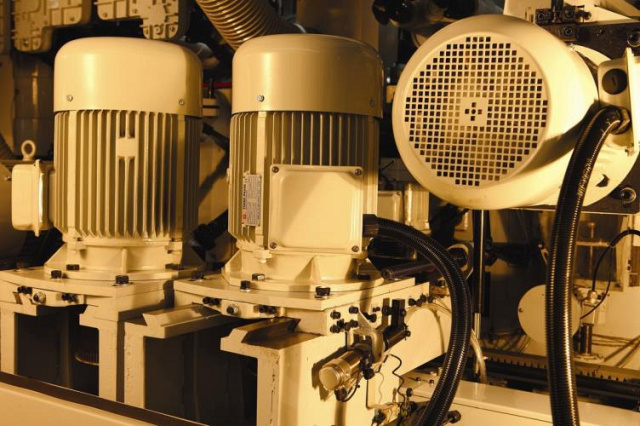

Двигатели 15 кВт Мощность двигателей привода шпинделей 15 кВт позволяют профилировать брус естественной влажности. |
 |
Контропоры Гидрозажимные контропоры на всех горизонтальных шпинделях позволяют устанавливать на станок тяжелый инструмент для профилирования бруса естественной влажности шириной до 350 мм. |
 |

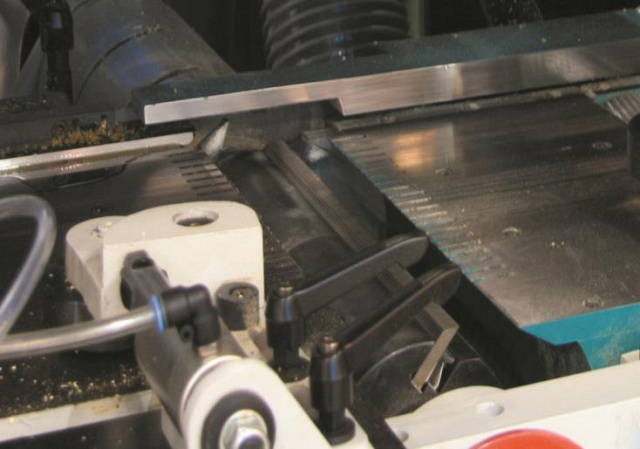

Боковая линейка На первый горизонтальный шпиндель устанавливается пазовая фреза и специальная линейка. Это позволяет формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки. Также благодаря этому можно убирать легкую кривизну заготовок, получая изделие точной геометрической формы. |
 |

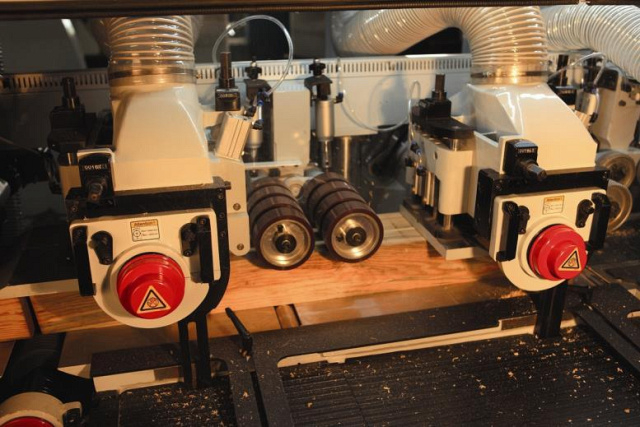

Боковые пневмоприжимы Боковые прижимы, установленные напротив правого вертикального шпинделя с пневматической регулировкой. Позволяют надежно прижимать заготовки любых сечений, исключая возможность смещения и получения брака. |
 |
Выносной пульт управления Станок оснащен дистанционным пультом управления. С данного PLC пульта можно дистанционно управлять настройками станка. В базовой комплектации: электронная настройка верхних шпинделей, левого вертикального шпинделя, траверсы. |
 |

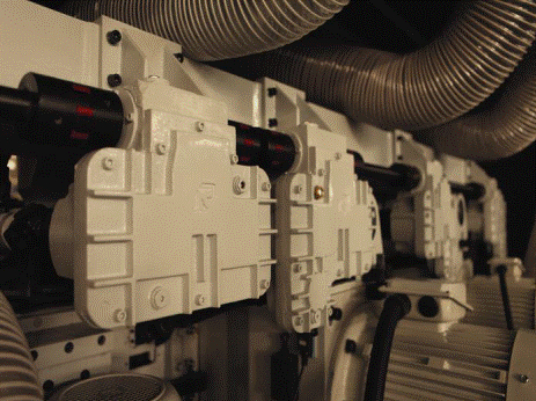

Редукторы Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок. |
 |

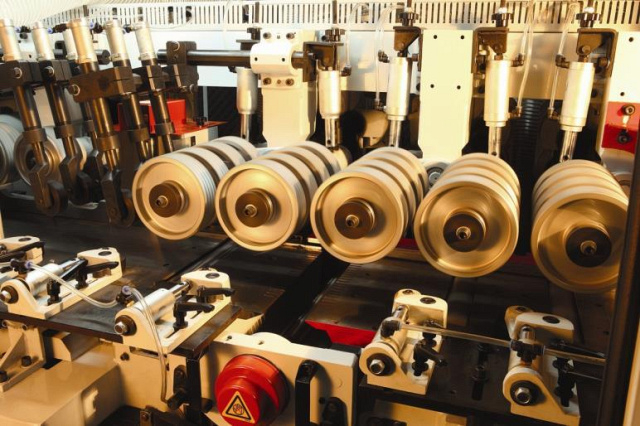

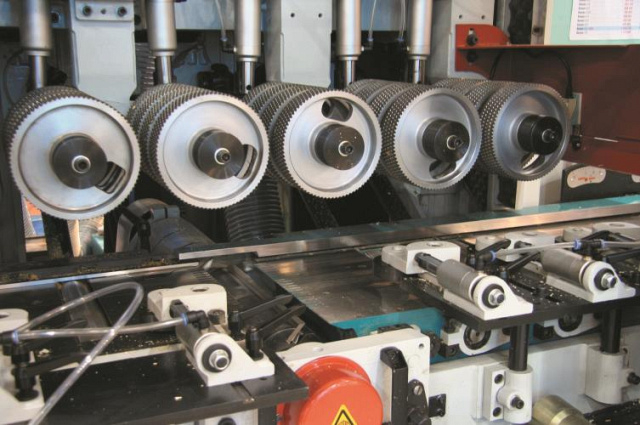

Система подачи Увеличенная группа верхних рифленых роликов на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок. |
 |

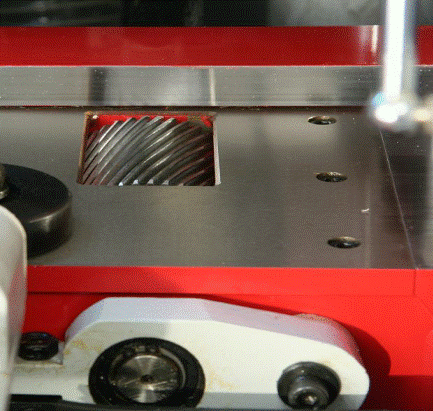

Приводные ролики в столе В базовой комплектации станка имеется 3 подающих приводных ролика в столе. Благодаря им на станке можно протягивать и обрабатывать заготов-ки естественной влажности, расширяя производственные возможности станка. |
 |
Направляющие опоры Цилиндрические направляющие, разнесенные в начало и конец рабочей зоны станка увеличенного сечения.Благодаря мощной конструкции на станке возможно обработать массивные заготовки на протяжении всей смены и более. |
 |
Прижимные плиты Все прижимные плиты выполнены с пневматической регулировкой для обеспечения максимальной стабильности прижима массивных заготовок. |
 |
Пильный узел Возможность установки дисковых пил на последний нижний шпиндель диаметром 300 мм. |
 |
Централизованная система смазки Централизованная система смазки позволяет дистанционно осуществлять смазку узлов станка с помощью ручного насоса. При этом снижается время, затрачиваемое на обслуживание станка. Имеется отдельная система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Количество шпинделей, шт. | 6 |
| Макс. сечение заготовки, мм | 350 х 270 |
| Скорость подачи, м/мин | 5 - 25 |
| Диаметр шпинделей, мм | 50 |
| Частота вращения шпинделей, об/мин | 6000 |
| Производимые изделия | столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения |
| Джоинтер для прямых ножей | нет |
| Джоинтер для профильных ножей | нет |
| Контропоры | на всех горизонтальных шпинделях |
| Возможность установки пил | есть |
| Шпиндель №1, кВт | 15 (1-го нижнего) |
| Шпиндель №2, кВт | 15 (правого) |
| Шпиндель №3, кВт | 15 (левого) |
| Шпиндель №4, кВт | 15 (1-го верхнего) |
| Шпиндель №5, кВт | 15 (2-го верхнего) |
| Шпиндель №6, кВт | 15 (2-го нижнего) |
| Мощность двигателя подачи, кВт | 11 |
| Мощность двигателя подъема траверсы, кВт | 1,1 |
| Общая установленная мощность, кВт | 102 |
| Шпиндель №1, мм | 160 - 180 (1-го нижнего) |
| Шпиндель №2, мм | 160 - 230 (правого) |
| Шпиндель №3, мм | 160 - 230 (левого) |
| Шпиндель №4, мм | 160 - 230 (1-го верхнего) |
| Шпиндель №5, мм | 160 - 230 (2-го верхнего) |
| Шпиндель №6, мм | 160 - 230 (2-го нижнего) |
| Ширина, мм | 50 - 350 (400) |
| Толщина, мм | 10 - 270 (300) |
| Длина, мм | 5620 |
| Ширина, мм | 2200 |
| Высота, мм | 1950 |
| Вес, кг | 11 000 |
