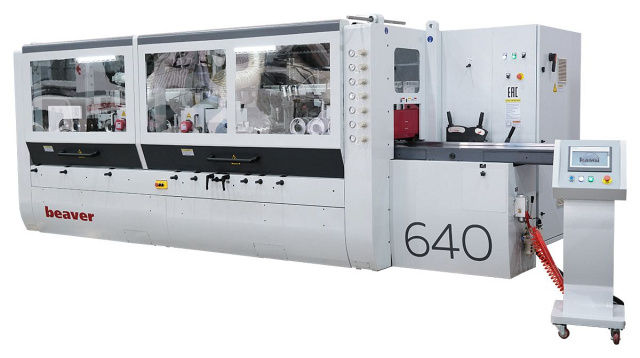

Четырехсторонний продольно-фрезерный станок 640 Heavy
(голосов 0)
Артикул: 8928564640 Код товара: 106814
Под заказ
Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы. Специально разработан для обработки бруса максимальным сечением 400 х 300. Профильные работы могут выполняться боковыми, верхним и нижним шпинделями. Область применения Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства. Область применения Получаемые изделия
Область применения Heavy
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства. Получаемые изделия
Схемы обработки Heavy
 |
Четырехсторонняя обработка за один проход |
 |
Плоскостная обработка заготовок |
Конструктивные особенности Heavy
 |

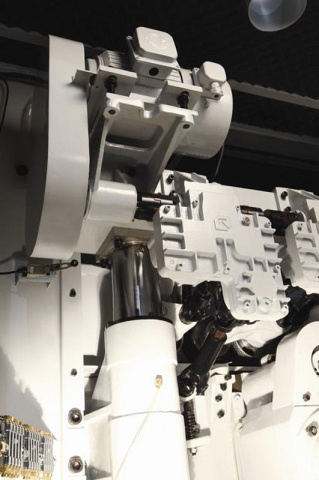

Шпиндели Высокоточные, динамически сбалансированные шпиндели диаметром 50 мм изготавливают-ся из термически обработанной стали. Все шпиндели проходят прецизионную обработку и кон- троль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов. |
 |
Подшипники NACHI Шпиндели собраны на базе точных подшипников известной фирмы NACHI (Япония). Каждый горизонтальный шпиндель смонтирован на независимых направляющих и оснащен четырьмя разнесенными подшипниками. |
 |
Станина На всех четырехсторонних станках Beaver используется самый современный - комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающие стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья. |
 |
Хромированный стол Подающий и рабочий столы прошли специальную термиче- скую обработку для достижения максимальной прочности и по- крыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости. Автоматическая смазка стола. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи. |
 |

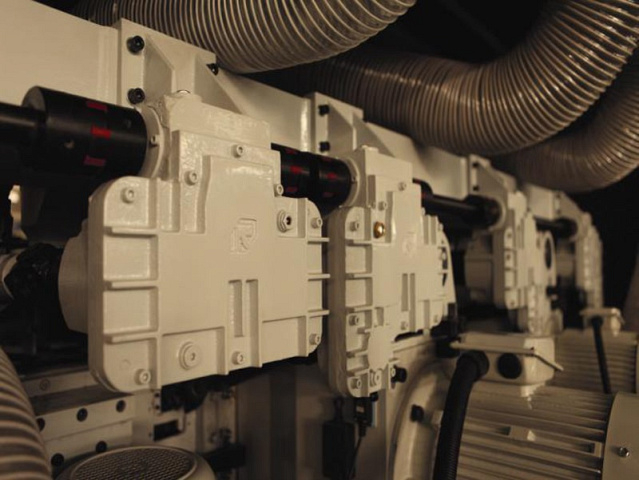

Редукторы Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок. |
 |

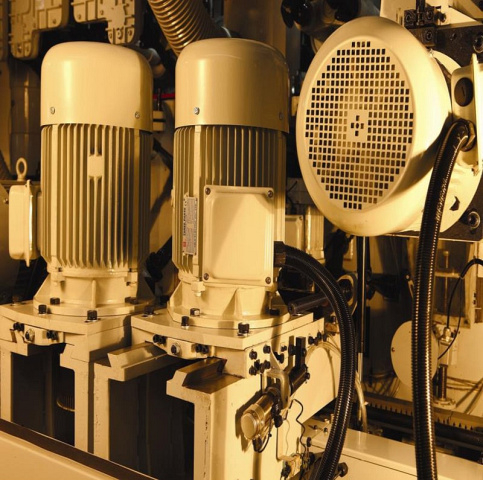

Двигатели увеличенной мощности Мощность двигателей привода всех шпинделей 11 + 5 x 18,5 кВт позволяют профилировать брус естественной влажности. |
 |

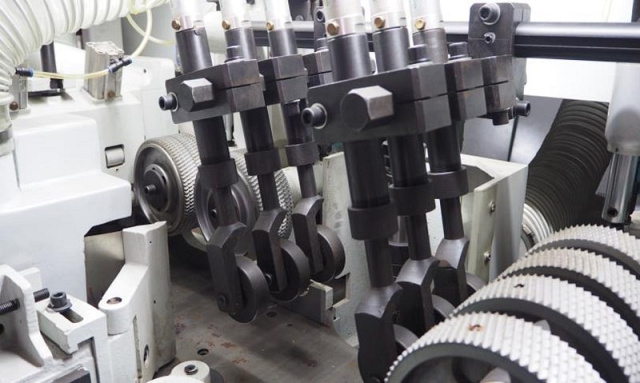

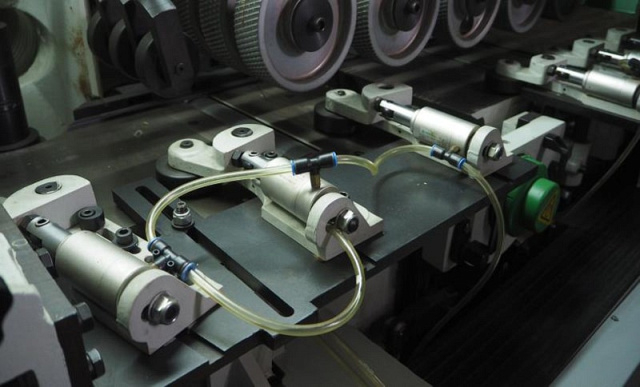

Боковые пневмоприжимы Группа мощных боковых пневмоприжимов на входе позволяют надежно прижимать заготовки любых сечений, исключая возможность смещения и получения брака. |
 |

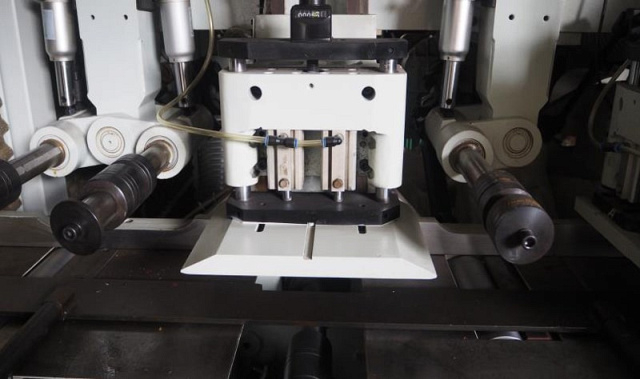

Прижимные плиты Прижимные плиты, расположены перед и после верхних шпинделей, выполнены с пневматической регулировкой для обеспечения максимальной стабильности прижима массивных заготовок. |
 |
Контропоры Гидрозажимные контропоры на всех горизонтальных шпинделях позволяют устанавливать на станок тяжелый инструмент для профилирования бруса естевственной влажности без потери точности обработки. |
 |

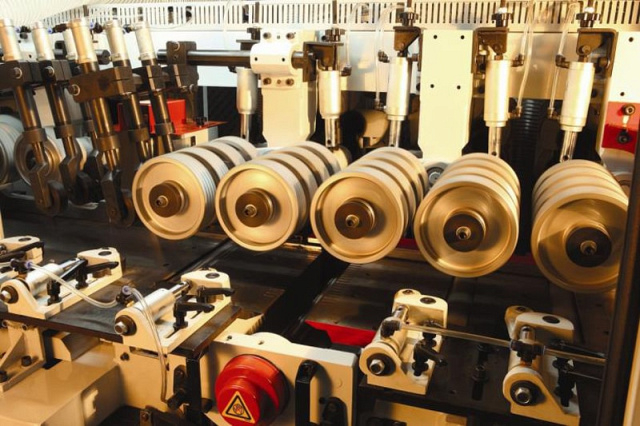

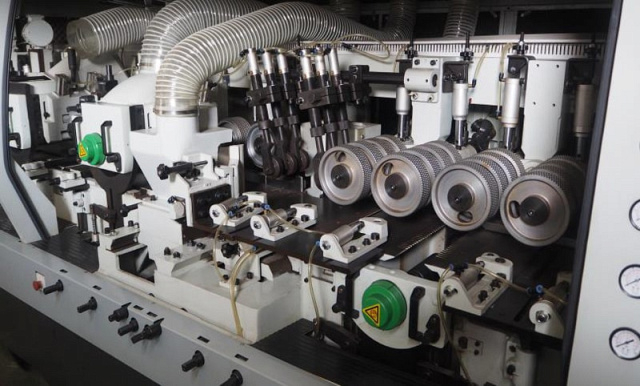

Система подачи Увеличенная группа верхних рифленых роликов на входе позволяет обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок. Диаметр роликов 180 мм. Всего 7 групп: 5x4 шт + 2 x 2 шт. |
 |
Верхние прижимы Дополнительные верхние прижимные ролики для обеспечения лучшего прижима в зоне резания. |
 |

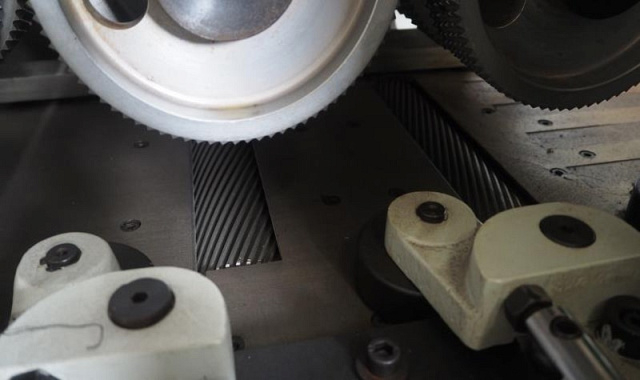

Приводные спиральные ролики в столе Широкие приводные спиральные ролики в столе. На станке можно протягивать и обрабатывать заготовки естественной влажности, расширяя производственные возможности станка. Количество спиральных роликов 2 шт. |
 |
Приводные полиуритановые и гладкие ролики На выходе заготовку протаскивают верхние полиуретановые ролики, не позволяющие повредить заготовку, и нижние приводные гладкие ролики. Обеспечивается высокое качество обработанной поверхности. Всего 4 группы полиуритановых роликов диаметром 180 мм и 4 гладких ролика в столе диаметром 102 мм. |
 |
Моторизированная плита Мощная моторизированная прижимная плита над последним 6-м шпинделем позволяет достигать максимального прижима заготовок при обработке на высоких скоростях подачи. Мотор-редуктор позволяет без дополнительных усилий и временных затрат производить перенастройку на нужный размер. |
 |
Направляющие опоры Цилиндрические направляющие, разнесенные в начало и конец рабочей зоны станка увеличенного сечения. Благодаря мощной конструкции на станке возможно обработать массивные заготовки на протяжении всей смены и более. |
 |
Централизованная система смазки Централизованная система смазки позволяет дистанционно осуществлять смазку узлов станка с помощью ручного насоса. При этом снижается время, затрачиваемое на обслуживание станка. Имеется отдельная автоматическая система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи. |
 |
Пильный узел Возможность установки дисковых пил на последний нижний шпиндель диаметром 300 мм. |
 |
Выносной пульт управления Станок оснащен дистанционным пультом управления. С данного PLC пульта можно дистанционно управлять настройками станка. Электронная настройка верхних шпинделей, левого вертикального шпинделя, траверсы. |
 |
Электрокомпаненты ведущих мировых производителей BB, SIEMENS, SCHNEIDER Инвертор на системе подачи с уменьшенным минимальным значением скорости и диапазоном скоростей 4 - 20 м/мин. Позволяет плавно настроить скорость подачи крупных заготовок бруса. |
Комплектация Heavy
 |
Ножевые барабаны Ножевые барабаны для плоского строгания G3 FANTACCI (Италия). |
 |
Заточное оборудование IRONMAC-250 Станок предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей, применяемых на четырехсторонних станках |
 |
Рукавный фильтр внутрицеховой FPC-12500K EcoWood (Турция) Минимально Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. |
 |
Рукавный фильтр наружный KP-20, KP-30, KP-40, KP-50 EcoWood (Турция) Оптимально Рукавный фильтр с электромеханическим встряхиванием предназначен для очистки воздуха от сухой неслипающейся пыли и стружки в центральных системах аспирации. Фильтр устанавливается внутри или снаружи производственных помещений в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. |
Технические характеристики Heavy
| Характеристика | Значение |
|---|---|
| Количество шпинделей, шт. | 6 |
| Макс. сечение заготовки, мм | 400 x 300 |
| Скорость подачи, м/мин | 4 - 20 |
| Диаметр шпинделей, мм | 50 |
| Частота вращения шпинделей, об/мин | 6000 |
| Прижимные плиты с пневматической регулировкой перед верхними шпинделями, шт | 2 |
| Производимые изделия | столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения |
| Джоинтер для прямых ножей | нет |
| Джоинтер для профильных ножей | нет |
| Контропоры | На 1, 4, 5 и 6-ом шпинделях (4 шт.) |
| Возможность установки пил | есть |
| Шпиндель №1, кВт | 11 (1-го нижнего) |
| Шпиндель №2, кВт | 18,5 (правого) |
| Шпиндель №3, кВт | 18,5 (левого) |
| Шпиндель №4, кВт | 18,5 (1-го верхнего) |
| Шпиндель №5, кВт | 18,5 (2-го верхнего) |
| Шпиндель №6, кВт | 18,5 (2-го нижнего) |
| Мощность двигателя подачи, кВт | 11 |
| Мощность двигателя подъема траверсы, кВт | 1,5 |
| Общая установленная мощность, кВт | 116 |
| Диаметр патрубков стружкоприемников, мм | 150 (верт.) / 180 (гор.) |
| Шпиндель №1, мм | 160 - 180 (1-го нижнего) |
| Шпиндель №2, мм | 160 - 230 (правого) |
| Шпиндель №3, мм | 160 - 230 (левого) |
| Шпиндель №4, мм | 160 - 230 (1-го верхнего) |
| Шпиндель №5, мм | 160 - 230 (2-го верхнего) |
| Шпиндель №6, мм | 160 - 230 (2-го нижнего) |
| Ширина, мм | 120 - 400 |
| Толщина, мм | 30 - 300 |
| Автоматическая смазка стола по таймеру | да |
| Длина, мм | 5620 |
| Ширина, мм | 2200 |
| Высота, мм | 1950 |
| Вес, кг | 12 000 |
