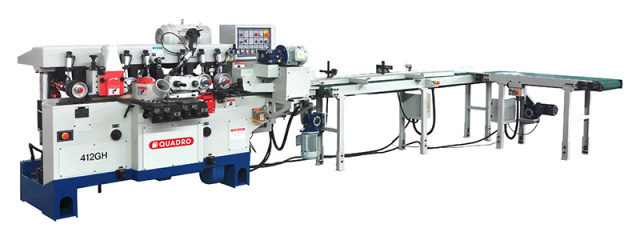

Четырехсторонний продольно-фрезерный станок QUADRO 412 GH
(голосов 0)
Артикул: 9501282412_gh Код товара: 106402
Под заказ
Четырехсторонние станки QUADRO 412 GH – это специальная серия станков для высокоточной обработки коротких заготовок для паркета, карандашей. Благодаря механизации можно достичь скорости обработки 50 м/мин, достигать высокой производительности и точной обработки коротких заготовок от 150 мм. Станок применяется в домостроении, производстве клееного бруса, массивного бруса, мебельного щита и других столярных изделий.
Область применения QUADRO 412 GH
Станок применяется в домостроении, производстве клееного бруса, массивного бруса, мебельного щита и других столярных изделий. Получаемые изделия
Схемы обработки QUADRO 412 GH
Конструктивные особенности QUADRO 412 GH
 |
Цепное подающе устройство Станок оснащен цепным подающим устройством для обеспечения непрерывной подачи заготовок встык. К данному подающему устройству можно присоединить: |
 |
Ручной насос смазки рабочего стола На стол в ручном режиме подается смазка Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки. |
 |
Чугунная массивная литая станина, прошедшая точную механическую обработку за 1 установ А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
 |

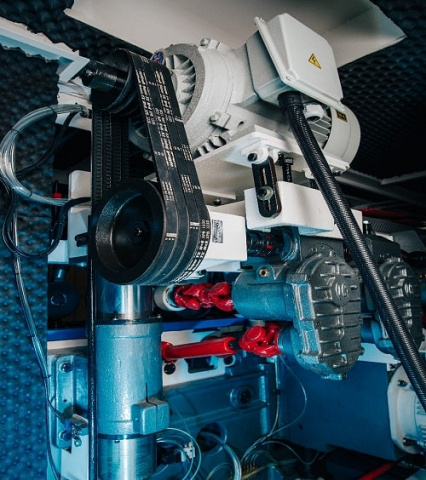

Усиленные крестовины карданов и массивные редукторы Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы. |
 |

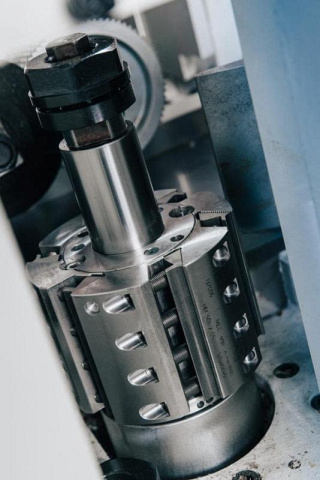

Высокоскоростные прецизионные динамически сбалансированные шпиндели Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония). |
 |
Электрокомпоненты В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS и SCHNEIDER. |
 |
Надежная система подачи и фиксации пиломатериала Система фиксации состоит из приводных роликов (расположенных как в столе, так и над столом. В столе станка расположены до 2 приводных ролика специального исполнения под пазы заготовок Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок естественной влажности. |
 |
Массивные прижимные плиты Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи. |
 |

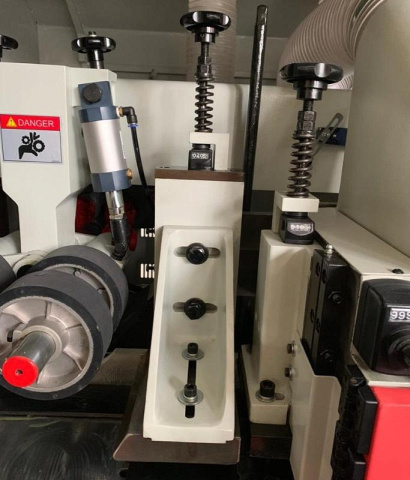

Боковой роликовый прижимной блок 2 блока установлены перед первым горизонтальным и напротив правого вертикального шпинделя, обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения. |
 |

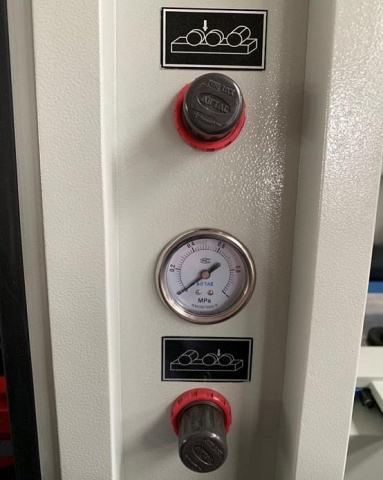

Пневматическое управление прижимами Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение. |
 |
Централизованная система смазки узлов Станок оснащен двумя насосами для дистанционной смазки всех направляющих и трущихся элементов станка. |
 |
Увеличенная частота вращения шпинделей 8000 об/мин Необходима для обработки твердых пород древесины на высоких скоростях подачи. |
 |
Инвертор Станок оснащен бесступенчатой регулировкой скорости подачи. |
 |
Смазка узлов На стол в ручном режиме подается смазка через с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки. |
 |
Хромированный подающий стол Стол покрыт хромом для повышения износостойкости. |
Комплектация QUADRO 412 GH
Дополнительная
 |
|
 |
|
 |
Система подачи для коротких заготовок центробежного типа FD21 Позволяет в непрерывном режиме осуществлять подачу коротких заготовок разной длины. |
Технические характеристики QUADRO 412 GH
| Характеристика | Значение |
|---|---|
| Количество шпинделей, шт. | 4 |
| Макс. сечение заготовки, мм | 120 x 100 |
| Скорость подачи, м/мин | 10 - 50 |
| Диаметр шпинделей, мм | 40 |
| Частота вращения шпинделей, об/мин | 80006800 (1-го шпинделя) |
| Диаметр подающих роликов, мм | 140 |
| Производимые изделия | мебельный щит / столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения / массивный брус |
| Джоинтер для прямых ножей | нет |
| Джоинтер для профильных ножей | нет |
| Контропоры | нет |
| Возможность установки пил | нет |
| Шпиндель №1, кВт | 3 (нижнего) |
| Шпиндель №2, кВт | 3 (правого) |
| Шпиндель №3, кВт | 3 (левого) |
| Шпиндель №4, кВт | 4 (верхнего) |
| Мощность двигателя подачи, кВт | 5,5 |
| Мощность двигателя подъема траверсы, кВт | 0,75 |
| Общая установленная мощность, кВт | 20,4 |
| Шпиндель №1, мм | 100 (нижнего) |
| Шпиндель №2, мм | 100 (правого) |
| Шпиндель №3, мм | 115 - 165 (левого) |
| Шпиндель №4, мм | 105 - 150 (верхнего) |
| Ширина, мм | 20 - 120 (инструмент Ø125) |
| Толщина, мм | 8 - 100 (инструмент Ø125) |
| Длина наименьшая, мм | 150 |
| Длина, мм | 2650 |
| Ширина, мм | 1400 |
| Высота, мм | 1480 |
| Вес, кг | 2600 |
