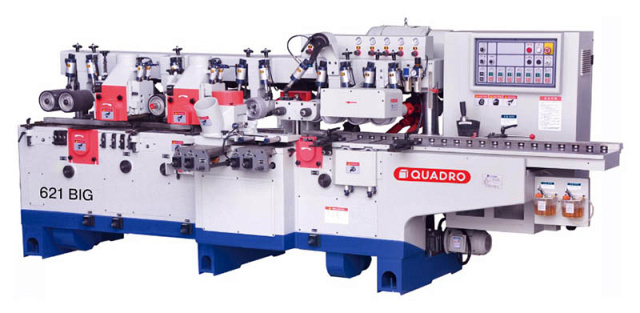

Четырехсторонний продольно-фрезерный станок QUADRO 621 BIG
(голосов 0)
Артикул: 9490767621_big Код товара: 106401
Под заказ
Четырехсторонний станокQuadro 621 BIGпредназначен для строгания и профилирования бруса сечением 210 на 200 мм. Профилирование выполняется боковыми шпинделями и горизонтальными шпинделями увеличенной мощности. Станок способен протягивать, строгать и профилировать брус естественной влажности (фото до обработки): Станок применяется в домостроении, производство клееного бруса, массивного бруса, мебельный щит и другие столярные изделия.
Область применения QUADRO 621 BIG
Станок применяется в домостроении, производство клееного бруса, массивного бруса, мебельный щит и другие столярные изделия. Получаемые изделия
Схемы обработки QUADRO 621 BIG
 |
Профильная обработка заготовок |
 |
Плоскостная обработка заготовок |
 |
Четырехсторонняя обработка за один проход |
Конструктивные особенности QUADRO 621 BIG
 |
Чугунная массивная литая станина, прошедшая точную механическую обработку за 1 установ А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
 |

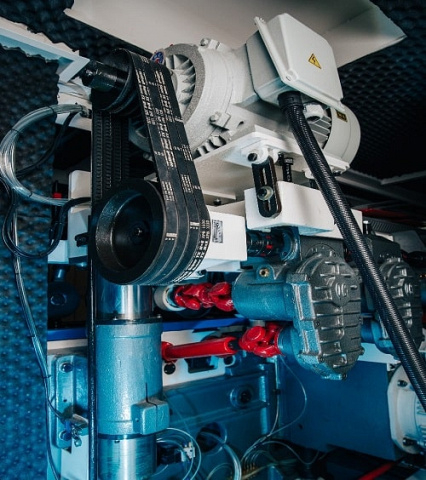

Усиленные крестовины карданов и массивные редукторы Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы. |
 |

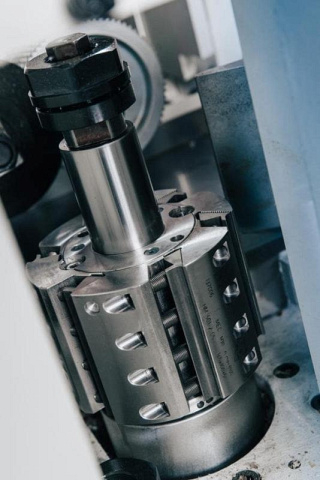

Высокоскоростные прецизионные динамические сбалансированные шпиндели Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония). |
 |
Электрокомпоненты В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS и SCHNEIDER. |
 |
Надежная система подачи и фиксации пиломатериала Система фиксации состоит из 10-ти групп верхних приводных роликов. В столе станка расположены 4 приводных ролика. Необходимы для протяжки массивных заготовок естественной влажности сечением до 200 мм. |
 |
Боковая линейка Оснащена подшипниками для улучшения скольжения и подачи массивных заготовок в станок. |
 |
Массивные прижимные плиты Установлены перед и после верхнего шпинделя и исключают вероятность заклинивания заготовок. |
 |

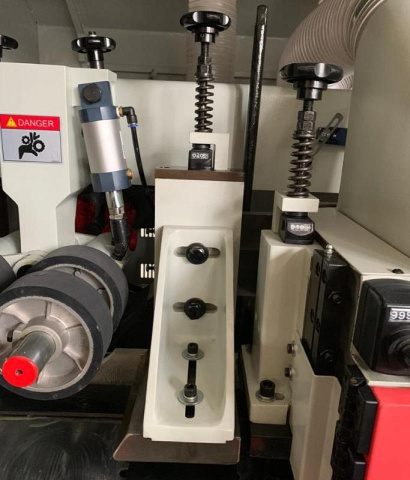

2 прижимных башмака Перед верхним шпинделем оснащены пневматической регулировкой. |
 |
Литая траверса Массивная литая траверса, на которой закреплены редукторы, ролики и другие механизмы, исключает возникновение вибраций в процессе обработки бруса. Установлена на направляющих увеличенного сечения. |
 |
Боковой роликовый прижимной блок 2 блока установлены перед первым горизонтальным, 1 двойной пневмоприжим напротив правого вертикального шпинделя и прижимной башмак на левом шпинделе с пневморегулировкой обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения. |
 |

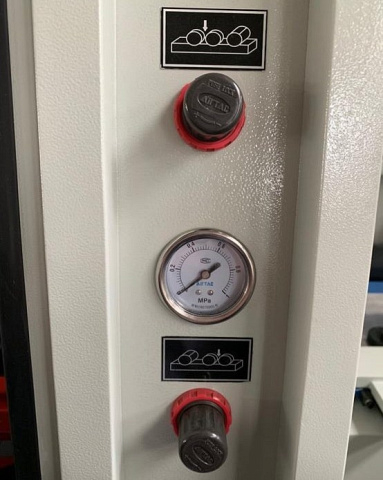

6-ти зонное пневматическое управление прижимами Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение. |
 |

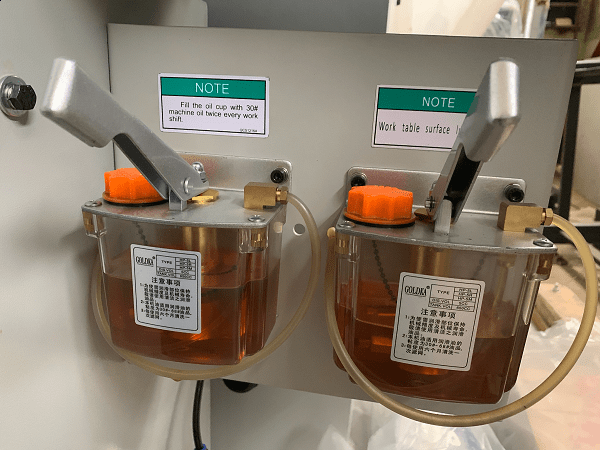

Централизованная система смазки узлов Станок оснащен насосом для дистанционной смазки всех направляющих и трущихся элементов станка. |
 |
Диаметр шпинделей 50 мм Позволяет устанавливать тяжелый инструмент для профилирования бруса. |
 |
Двигатели 11 кВт Привод всех шпинделей от двигателей мощностью 11 кВт. |
 |
Инвертор Станок оснащен бесступенчатой регулировкой скорости подачи. Мощность привода двигателя подачи - 5,5 кВт. |
 |
Смазка рабочего стола На стол в ручном режиме подается смазка с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки. |
 |
Хромированный подающий стол Стол длиной почти 1800 мм покрыт хромом для повышения износостойкости. |
 |
Нижние ролики с превмоприжимом 2 первых приводных рифленых ролика оснащены пневматикой для обеспечения непрерывной подачи массивных заготовок. |
Технические характеристики QUADRO 621 BIG
| Характеристика | Значение |
|---|---|
| ЦЕНА | 3 625 616 ₽ |
| Количество шпинделей, шт. | 6 |
| Макс. сечение заготовки, мм | 210 x 200 |
| Скорость подачи, м/мин | 2 - 25 |
| Диаметр шпинделей, мм | 50 |
| Частота вращения шпинделей, об/мин | 6800 |
| Производимые изделия | мебельный щит / столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения / массивный брус |
| Джоинтер для прямых ножей | нет |
| Джоинтер для профильных ножей | нет |
| Контропоры | нет |
| Возможность установки пил | есть |
| Шпиндель №1, кВт | 11 (1-го нижнего) |
| Шпиндель №2, кВт | 11 (правого) |
| Шпиндель №3, кВт | 11 (левого) |
| Шпиндель №4, кВт | 11 (1-го верхнего) |
| Шпиндель №5, кВт | 11 (2-го верхнего) |
| Шпиндель №6, кВт | 11 (2-го нижнего) |
| Мощность двигателя подачи, кВт | 5,5 |
| Мощность двигателя подъема траверсы, кВт | 0,75 |
| Общая установленная мощность, кВт | 75 |
| Шпиндель №1, мм | 125 (1-го нижнего) |
| Шпиндель №2, мм | 108 - 180 (правого) |
| Шпиндель №3, мм | 108 - 180 (левого) |
| Шпиндель №4, мм | 108 - 180 (1-го верхнего) |
| Шпиндель №5, мм | 108 - 180 (2-го верхнего) |
| Шпиндель №6, мм | 108 - 180 (2-го нижнего) |
| Ширина, мм | 20 - 210 |
| Толщина, мм | 25 - 200 |
| Длина наименьшая, мм | 700 (480) |
| Длина, мм | 4100 |
| Ширина, мм | 1750 |
| Высота, мм | 1750 |
| Вес, кг | 4000 |
