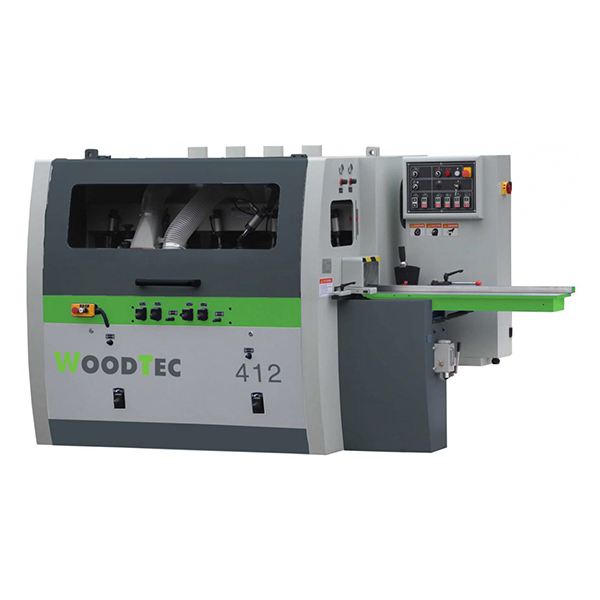

Четырехсторонний продольно-фрезерный станок WoodTec 412
Артикул: woo300 Код товара: 96477
Продольно-фрезерный станок WoodTec 412: надежное оборудование для вашего производства
Компания 'Невастанкомаш' представляет вашему вниманию четырехсторонний продольно-фрезерный станок WoodTec 412 - идеальное решение для обработки древесины высокого качества. Это мощное оборудование обеспечит высокую производительность и отличное качество обработки, что делает его незаменимым инструментом для вашего производства.
Особенности станка WoodTec 412:
- Высокая точность и производительность
- Надежная конструкция для длительного срока службы
- Простое управление и настройка
- Идеальное соотношение цены и качества
Не упустите возможность приобрести станок WoodTec 412 по выгодной цене у компании 'Невастанкомаш'. Обеспечьте вашему производству надежное оборудование и повысьте эффективность работы уже сегодня!
НАЗНАЧЕНИЕ:
Станок предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:

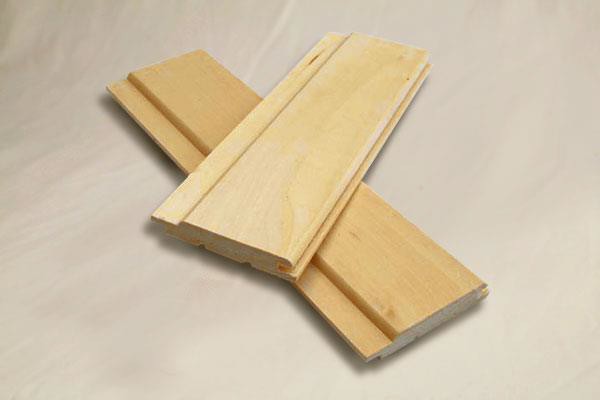

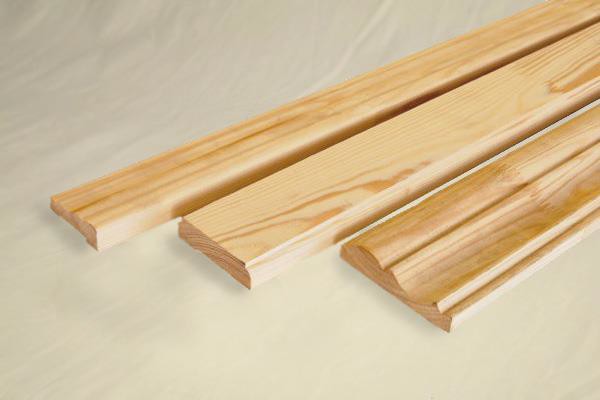

Четырехсторонний продольно фрезерный станок используется предприятиями и цехами по производству столярно-строительных изделий, мебельного щита, производству погонажных изделий.

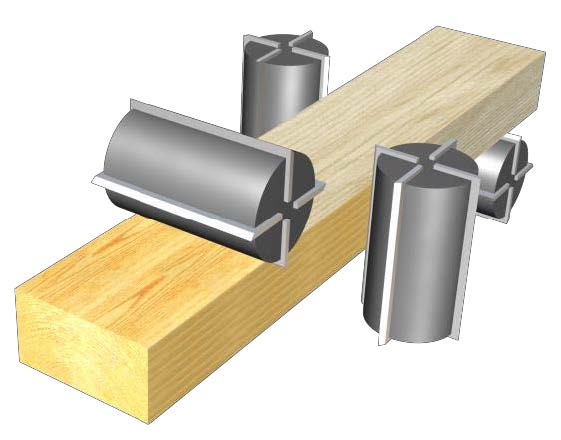

СХЕМА ОБРАБОТКИ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
Станина
 |

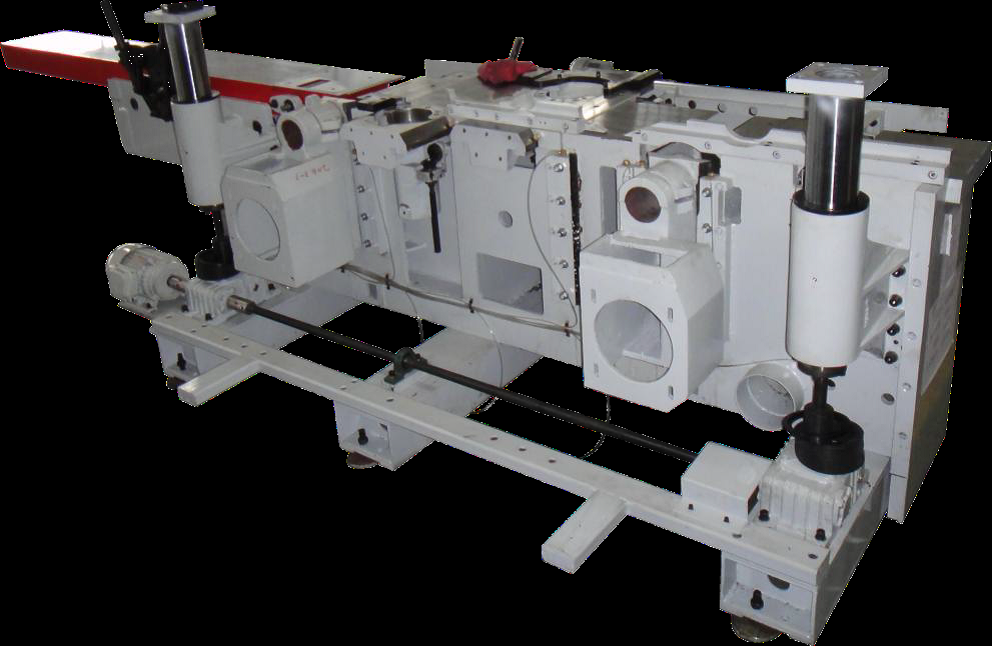

Комбинированная станина. Самый современный тип станины (сварная коробчатой формы с отдельными литыми элементами: шпиндельный агрегат, подающий и рабочие столы, подмоторные площадки, кожух стружкоотсоса). Станина проходит специальную термическую обработку (отжиг) для достижения максимальной жесткости и устойчивости. |
 |

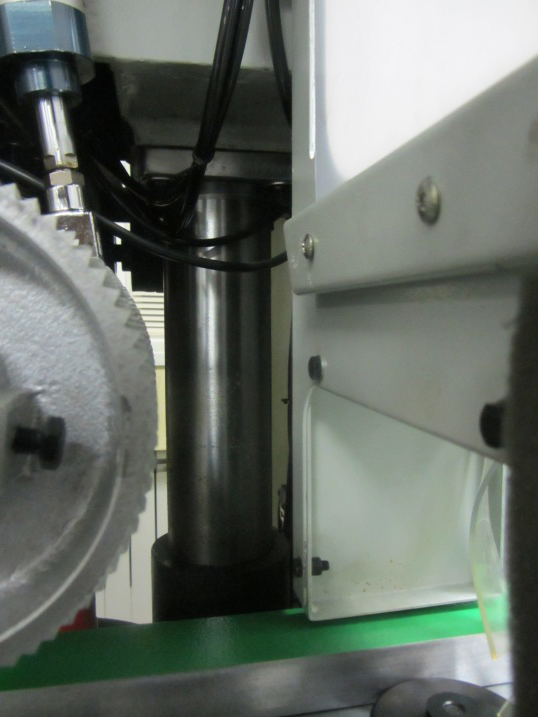

Цилиндрические направляющие, разнесенные в начало и конец рабочей зоны станка в количестве 2 шт, по которым перемещается траверса с роликами системы подачи - увеличенного сечения (в зависимости от модели станка), что позволяет сохранять соосность системы подачи к рабочему столу даже при максимально частом перемещении подающей траверсы. |
Подающий узел
 |
Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0,3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи. |
 |

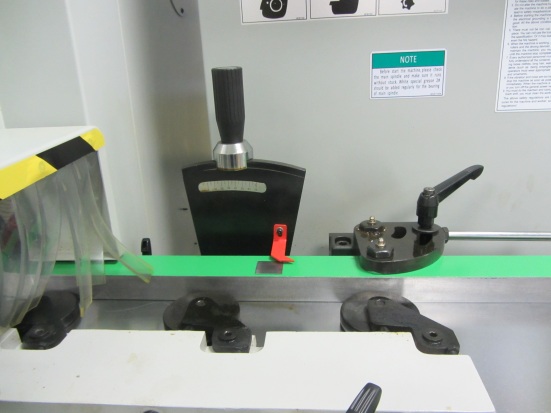

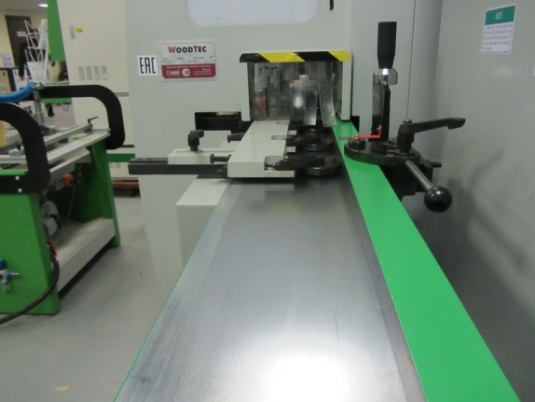

Настройка боковой направляющей линейки и подающего стола легко производиться посредством рычагов быстрой настройки с надежной фиксацией рукоятками зажима. |
 |

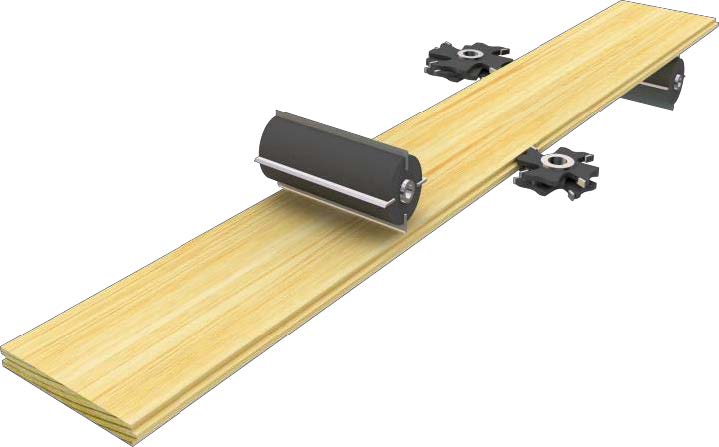

На горизонтальный шпиндель устанавливается пазовая фреза. Это позволяет формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки. Также благодаря этому можно убирать легкую кривизну заготовок, получая изделие точной геометрической формы. |
 |

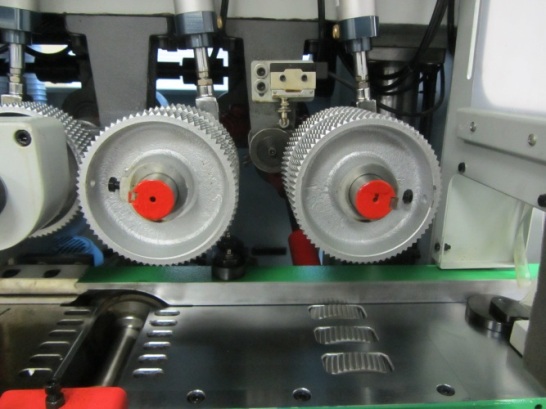

Приводные верхние рифленые ролики на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок. В базовой комплектации станка имеется 3 подающих приводных ролика в столе. Улучшают протяжку заготовок в процессе работы. Благодаря им на станке можно протягивать и обрабатывать заготовки естественной влажности, расширяя производственные возможности станка. |
 |

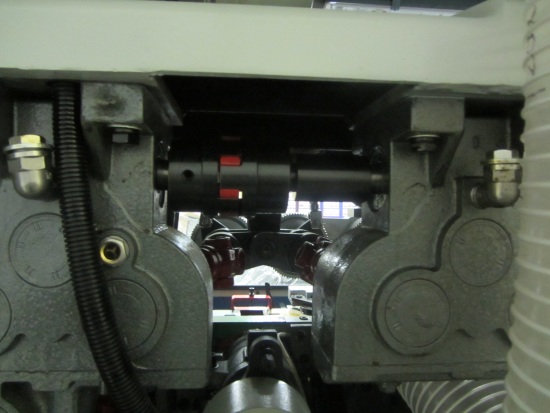

Редукторная система привода подающих роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок. |
 |

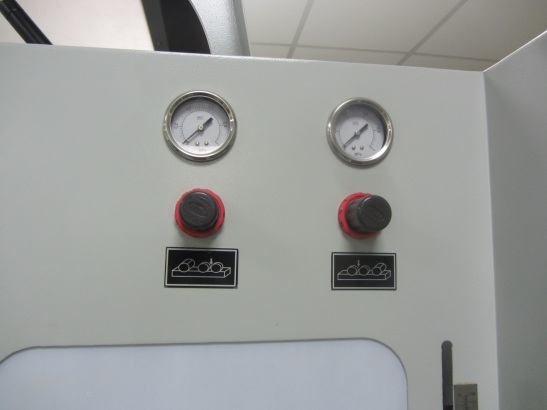

Два независимых пневматических регулятора управляющие прижимом двух независимых групп подающих роликов, обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимных роликов производиться быстро и удобно с центрального пульта управления при этом нет необходимости открывать защитное ограждение. |
 |

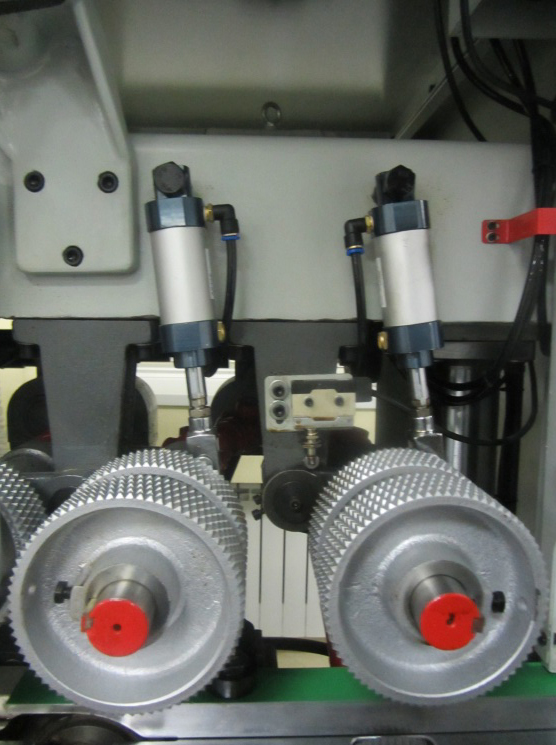

Прижим подающих роликов к заготовке осуществляется с помощью пневмоцилиндров, обеспечивающих стабильное и равномерное усилие прижима для плавной и надежной подачи заготовок, что обеспечивает высокую точность и чистоту обработки. |
 |

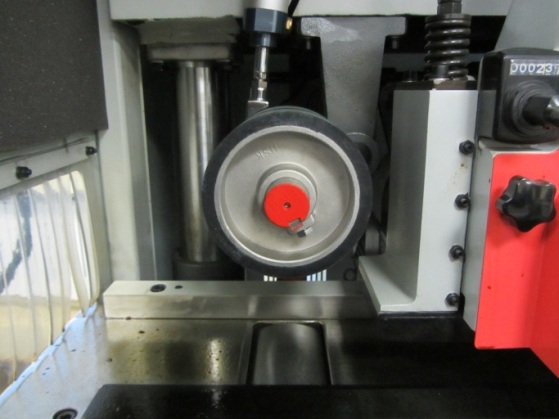

На выходе заготовку протаскивает полиуретановый ролик, не позволяющий повредить заготовку, и нижний гладкий приводной ролик. Обеспечивающий высокое качество обработанной поверхности. |
Удобство настройки
  |

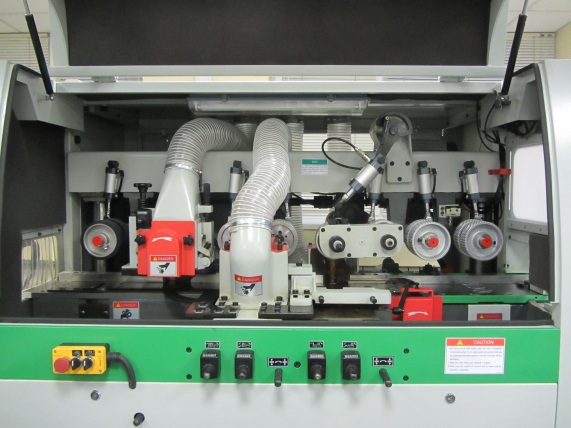

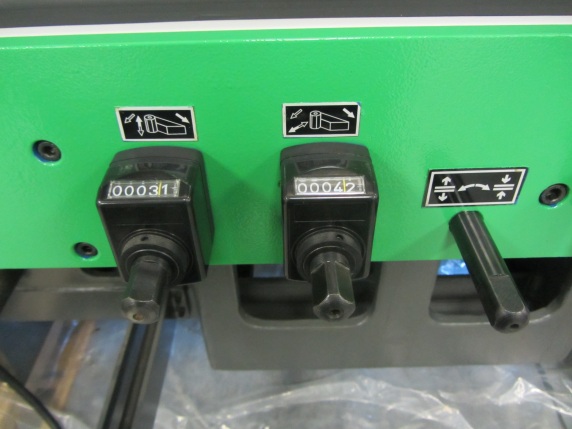

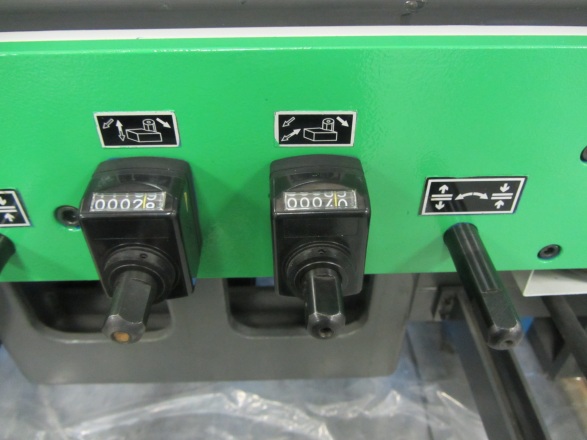

Настройка всех шпинделей легко и удобно производиться на передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производиться по цифровым индикаторам с точностью до 0,1 мм. |
 |
Дополнительная панель управления, установленная на передней части станины, необходима для быстрой и удобной работы в режиме настройки станка. Обеспечивает удобство обслуживания и сокращает время переналадки. |
 |

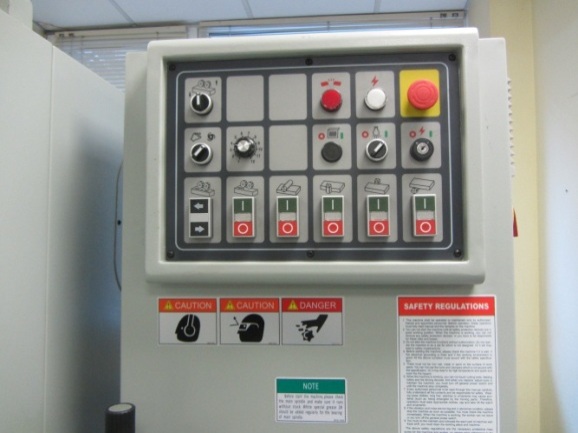

Эргономичная панель пульта управления разработана с учетом мировых тенденции в станкостроении для максимальной защиты и удобства управления станком. |
 |

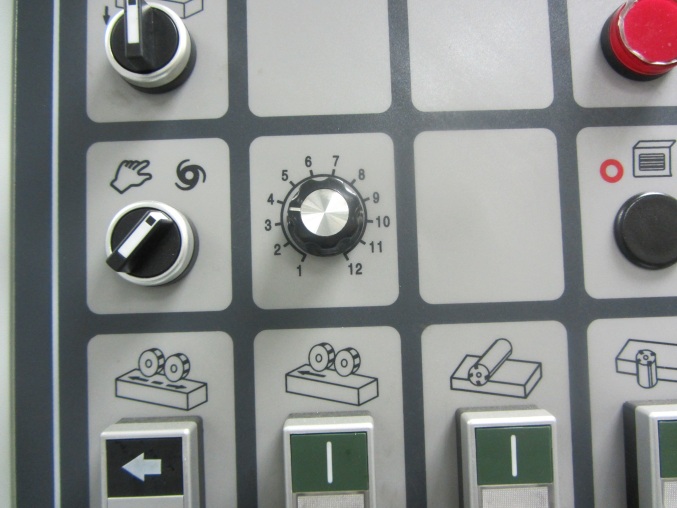

Регулировка скорости подачи, производиться удобно с центральной панели станка |
 |
Имеется отдельная система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи. |
Четырехсторонний продольно-фрезерный станок WoodTec 412 Основные технические характеристики
| Размеры обрабатываемых заготовок | |
| Ширина, наименьшая (при фрезе ? 125 мм), мм | 20 |
| Ширина, наибольшая (при фрезе ? 125 мм), мм | 120 |
| Толщина, наименьшая (при фрезе ? 125 мм), мм | 8 |
| Толщина, наибольшая (при фрезе ? 125 мм), мм | 100 |
| Длина, наименьшая (при непрерывной подаче), мм | 180 |
| Длина, наименьшая (при прерывистой подаче) , мм | 450 |
| Регулировка рабочего стола по высоте (припуск), мм | 6 |
| Регулировка боковой базовой линейки, мм | 6 |
| Количество шпинделей, шт | 4 |
| Диаметр посадочный, мм | 40 |
| Мощность электродвигателей | |
| Нижний шпиндель, кВт | 3,0 |
| Правый и левый вертикальные шпиндели, кВт | 3,0 |
| Верхний шпиндель, кВт | 4,0 |
| Привод подачи, кВт | 3,0 |
| Привод перемещения траверсы, кВт | 0,75 |
| Диаметр устанавливаемого инструмента (фрез) | |
| Нижний шпиндель, мм | 125 |
| Базовая боковая фреза (диаметр х толщина), мм | 152 х 12 |
| Правый и левый шпинделя, мм | 115 - 140 |
| Верхний шпиндель , мм | 105 - 140 |
| Осевое перемещение шпинделей | |
| Нижний шпиндель, мм | 10 |
| Правый и левый шпинделя, мм | 30 |
| Верхний шпиндель, мм | 10 |
| Скорость подачи, м/мин | 8 - 33 |
| Диаметр подающих роликов, мм | 140 |
| Частота вращения шпинделей, об/мин | 6800 |
| Габаритные размеры | |
| Длина, мм | 2960 |
| Ширина, мм | 1450 |
| Высота, мм | 1660 |
| Вес, кг | 2300 |
