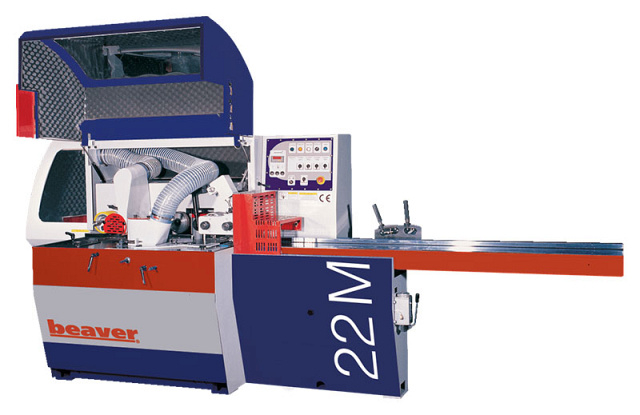

Четырехсторонний станок Beaver 22M
(голосов 0)
Артикул: 753422m Код товара: 106786
Под заказ
Предназначен для плоскостной и профильной обработки заготовок с четырех сторон за один проход с целью получения изделий точной геометрической формы и необходимой шероховатости поверхности. Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства.
Область применения Beaver 22M
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства. Получаемые изделия
Схемы обработки Beaver 22M
Конструктивные особенности Beaver 22M
 |

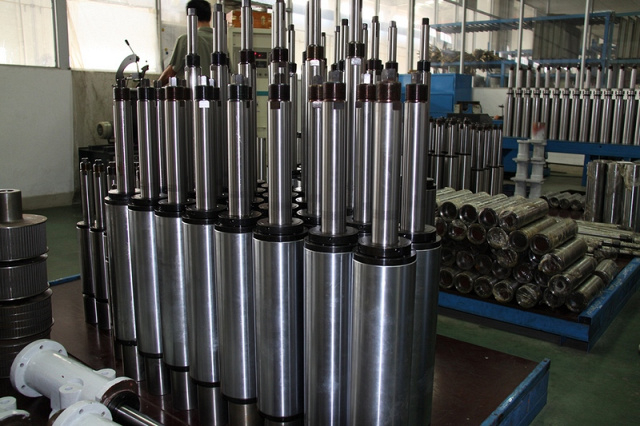

Шпиндели Высокоточные, динамически сбалансированные шпиндели изготавливаются из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов.Шпиндели собраны с применением высокоточных подшипников известной фирмы SKF (Европа) и не требуют смазки в процессе эксплуатации. |
 |

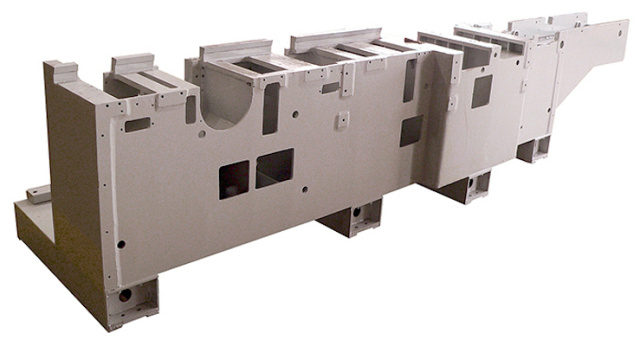

Станина На всех четырехсторонних станках Beaver используется самый современный - комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающие стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья.Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.Электрокомпоненты станка от известной мировой марки Schneider-electric. |
 |

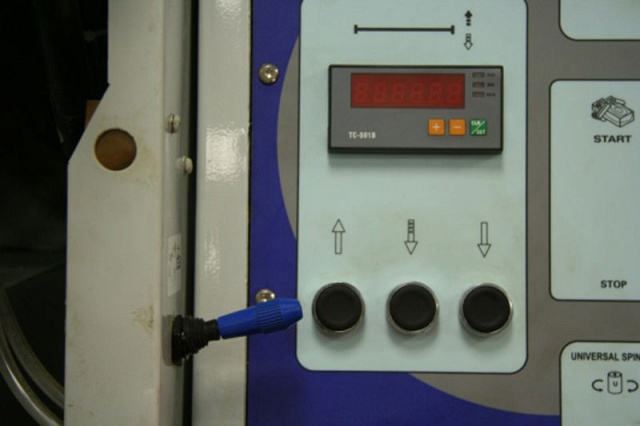

Наладка и обслуживание станка Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,01 мм.На горизонтальный шпиндель устанавливается пазовая фреза и специальная линейка. Это позволяет формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки. Также благодаря этому можно убирать легкую кривизну заготовок, получая изделие точной геометрической формы.Удобная настройка на толщину обработки. Настройка верхнего шпинделя и траверсы с подающими роликами на размер обработки по толщине производится одновременно с помощью привода от электродвигателя. Обеспечивается точность обработки, удобство обслуживание и повышение производительности станка за счет снижения времени на переналадку.Имеется отдельная система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи. |
 |

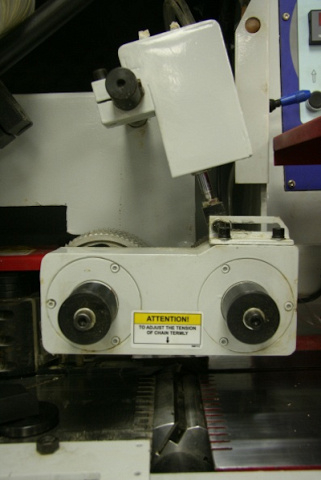

Система подачи Специально разработанный механизм подачи коротких заготовок позволяет обрабатывать заготовки длинной от 180 мм при подачи торец в торец, и от 250 мм при подачи одной заготовки. |
Технические характеристики Beaver 22M
| Характеристика | Значение |
|---|---|
| Количество шпинделей, шт. | 4 |
| Макс. сечение заготовки, мм | 220 х 120 |
| Скорость подачи, м/мин | 8 - 16 |
| Диаметр шпинделей, мм | 40 |
| Частота вращения шпинделей, об/мин | 6000 |
| Производимые изделия | мебельный щит / столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения |
| Джоинтер для прямых ножей | нет |
| Джоинтер для профильных ножей | нет |
| Контропоры | нет |
| Возможность установки пил | нет |
| Шпиндель №1, кВт | 4 (1-го нижнего) |
| Шпиндель №2, кВт | 3 (Правого) |
| Шпиндель №3, кВт | 3 (левого) |
| Шпиндель №4, кВт | 4 (1-го верхнего) |
| Мощность двигателя подачи, кВт | 1,5 + 2,2 |
| Мощность двигателя подъема траверсы, кВт | 0,18 |
| Общая установленная мощность, кВт | 17,88 |
| Шпиндель №1, мм | 125 (1-го нижнего) |
| Шпиндель №2, мм | 125 (правого) |
| Шпиндель №3, мм | 125 (левого) |
| Шпиндель №4, мм | 125 (1-го верхнего) |
| Ширина, мм | 22 - 220 |
| Толщина, мм | 8 - 120 |
| Длина наименьшая, мм | 250 |
| Длина, мм | 3390 |
| Ширина, мм | 1100 |
| Высота, мм | 1705 |
| Вес, кг | 1500 |
