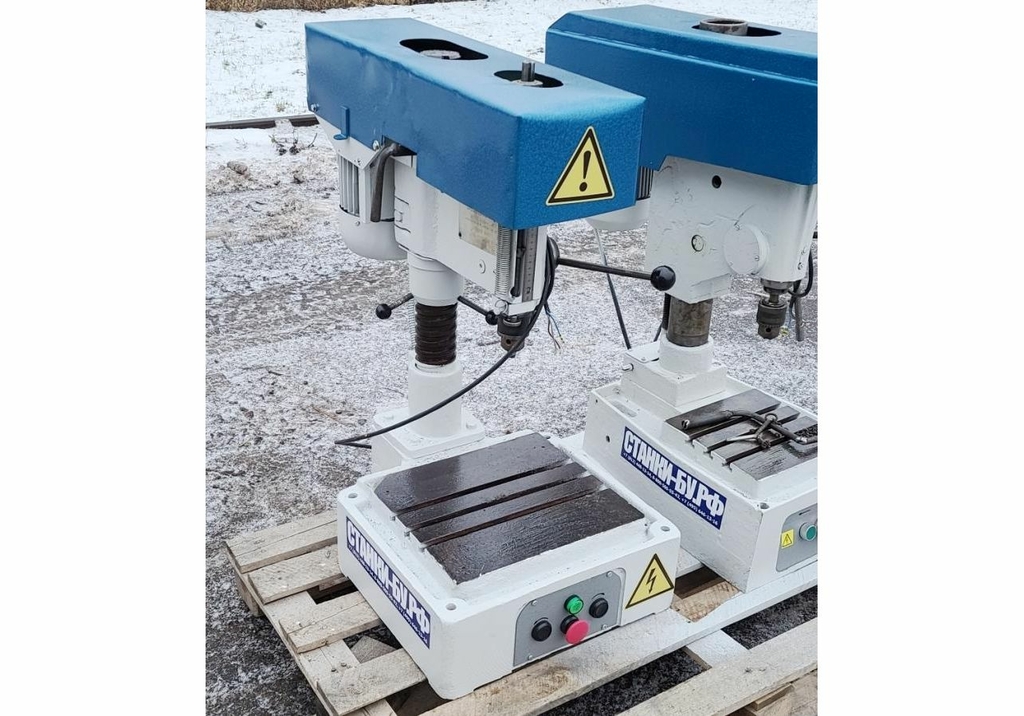

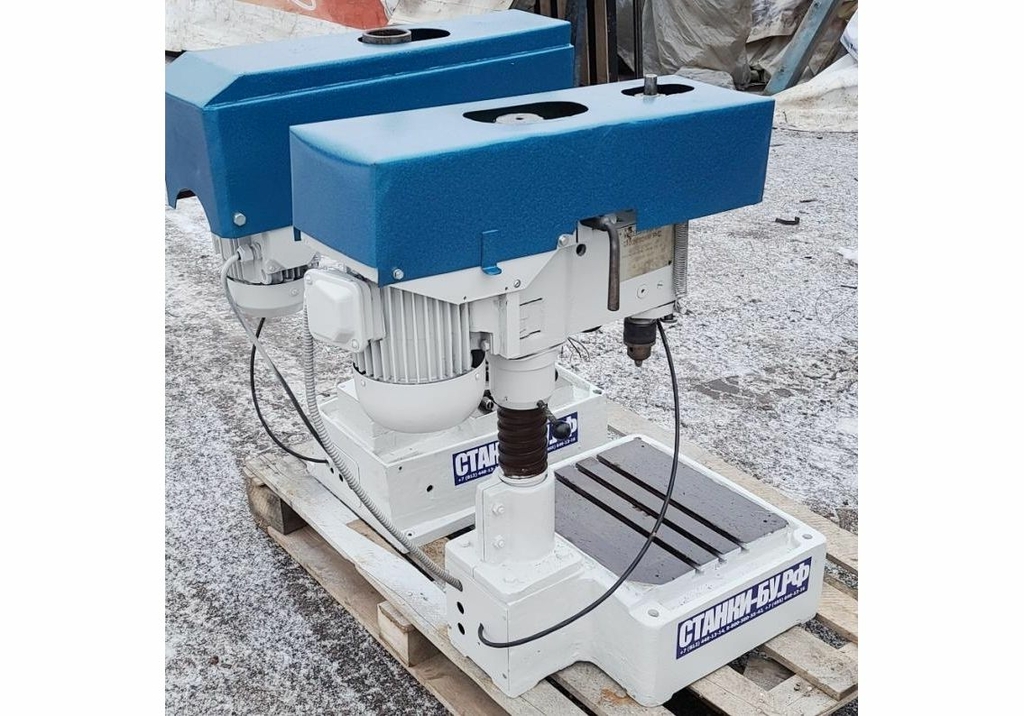

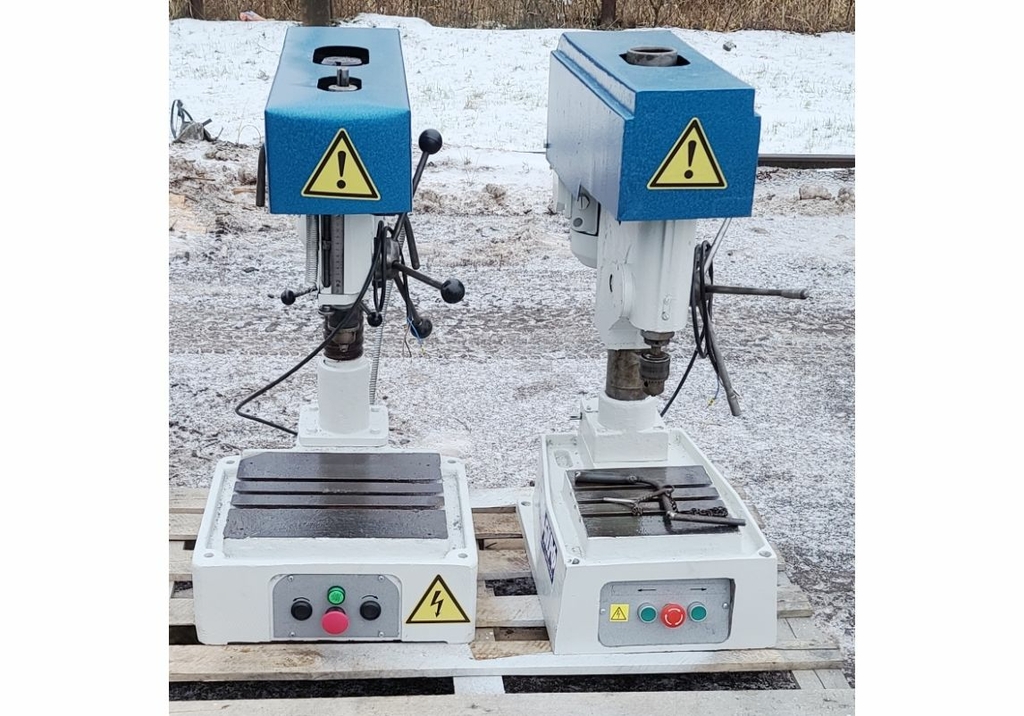

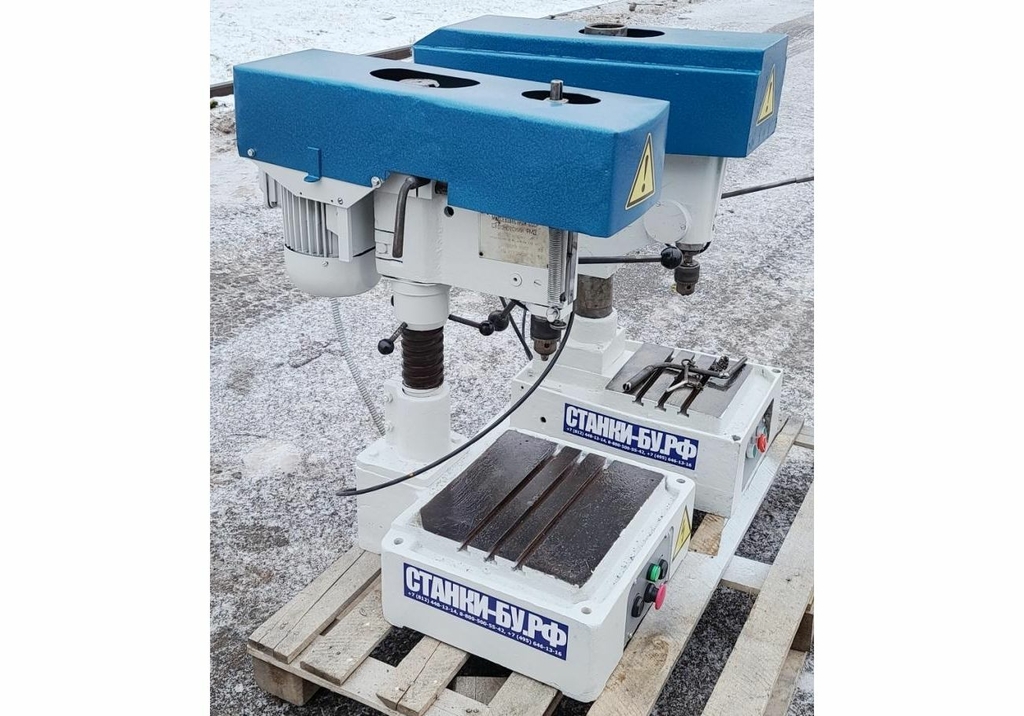

Станок сверлильный настольный НС-16 б/у
Станок настольно-сверлильный НС-16 (в дальнейшем «станок») предназначен для сверления отверстий диаметром не более 16 мм в различных мелких деталях.
Сверлильный станок НС-16 может быть использован в ремонтных и производственных подразделениях, мастерских.
Принцип работы и особенности конструкции станка
Универсальный настольный сверлильный станок НС-16 имеет внутренний конус Морзе-2, что позволяет при необходимости устанавливать патрон от 6 до 16 мм, а при использовании сверл с коническим хвостовиком Морзе 2 сверлить отверстия до 22 мм.
Оптимальное сочетание жесткости и веса станока НС-16 позволяет использовать станок для сверления всех видов сверлильных работ в жестких условиях эксплуатации. Могут с успехом использоваться для работы в домашних мастерских, школах, а также на малых предприятиях с небольшими объемами производства.
Сверлильный станок НС-16 разработан по заказу МО РФ для комплектации передвижных ремонтных мастерских в ограниченных объемах «КУНГа».
Для стационарных мастерских, не имеющих ограничения по высоте, а также для промышленных предприятий ход траверсы может быть увеличен до 400 мм, что значительно расширяет возможности станка.
Технические характеристики настольно-сверлильного станка НС-16 б/у
|
Наименование параметра |
НС-16 |
|
Основные параметры станка |
|
|
Класс точности по ГОСТ 8-82 |
Н |
|
Наибольший диаметр сверления, мм |
16 |
|
Размеры рабочей поверхности стола (длина х ширина), мм |
310 х 370 |
|
Наибольшее расстояние от торца шпинделя до стола, мм |
360 |
|
Расстояние от оси шпинделя до направляющих станины (вылет), мм |
215 |
|
Наибольший диаметр фрезы, устанавливаемой на станке, мм |
|
|
Показатели норм точности при изготовлении станка |
|
|
Перпендикулярность рабочей поверхности плиты к оси вращения шпинделя в вертикальной плоскости симметрии станка, мкм |
50 |
|
Перпендикулярность рабочей поверхности плиты к оси вращения шпинделя в вертикальной плоскости перпендикулярной к плоскости симметрии станка, мкм |
50 |
|
Перпендикулярность траектории перемещения шпинделя к рабочей поверхности плиты (стола), мкм |
30 |
|
Перпендикулярность траектории перемещения шпиндельной бабки к рабочей поверхности плиты (стола), мкм |
60 |
|
Радиальное биение внутреннего конуса шпинделя у торца шпинделя, мкм |
16 |
|
Радиальное биение внутреннего конуса шпинделя на расстоянии 200 мм, мкм |
25 |
|
Радиальное биение наружного конуса шпинделя в середине длины образующей конуса, мкм |
нет |
|
Шпиндель |
|
|
Частота вращения шпинделя, об/мин |
550, 1000, 1800, 3400 |
|
Количество скоростей шпинделя |
4 |
|
Перемещение гильзы шпинделя, мм |
100 |
|
Перемещение траверсы, мм |
200 |
|
Внутренний конус шпинделя |
Морзе 2 |
|
Наружный конус шпинделя |
нет |
|
Привод и электрооборудование |
|
|
Количество электродвигателей на станке |
1 |
|
Электродвигатель привода главного движения М1, кВт |
0,75 |
|
Габариты и масса станка |
|
|
Габариты станка (длина х ширина х высота), мм |
680 х 350 х 735 |
|
Масса станка, кг |
110 |
