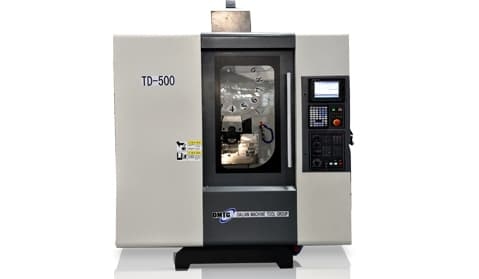

Сверлильно-резьбонарезной обрабатывающий центр Dmtg TD500

Сверлильно-резьбонарезной обрабатывающий центр Dmtg TD500

Описание товара:

Сверлильно-резьбонарезной обрабатывающий центр Dmtg TD500 - это высокоточное и надежное оборудование, которое позволяет выполнять широкий спектр работ по сверлению, нарезке резьбы и фрезеровке.

Преимущества:

• Максимальная точность и качество обработки
• Высокая производительность и эффективность работы
• Простота в использовании и настройке
• Долговечность и надежность в эксплуатации
• Широкие возможности по настройке и изменению параметров

Особенности:

• Мощность: 5 кВт
• Диаметр сверления: до 50 мм
• Диаметр нарезки резьбы: до M24
• Система ЧПУ для автоматизации процесса работы
• Интегрированная система охлаждения

Назначение:

Сверлильно-резьбонарезной обрабатывающий центр Dmtg TD500 идеально подходит для производства металлических изделий, деталей машин и оборудования, а также для ремонта и обслуживания промышленного оборудования.

Сферы применения:

Это оборудование находит применение в машиностроении, автомобильной промышленности, аэрокосмической отрасли, судостроении, электротехнике и других областях, где требуется точная и качественная обработка металла.

Сверлильно-резьбонарезной обрабатывающий центр Dmtg TD500 спроектирован корпорацией Dalian Machine Tool Group учитывая самые передовые международные технологии, собственные исследования и разработки ведущих мировых брендов по производству станков с ЧПУ нового поколения. Благодаря конструкции и компоновке, станок идеально подходит для обработки цветных металлов и сплавов.

При разработке конструкции особый упор сделан на высокоскоростное сверление отверстий и нарезание резьбы - применение ШВП по осям с увеличенным шагом резьбы, динамичных сервоприводов, прямого привода шпинделя.

Станок TD500 способен выполнять такие операции как:

Фрезерование, включая высокоскоростную обработку сложных криволинейных поверхностей; Сверление; Нарезание резьб; Развёртывание; Снятие фасок; И многое другое.

Станина, рабочий стол, координаты

Размер рабочего стола с Т образными пазами - 620х420 мм. Оси X, Y, Z оснащаются линейными направляющими качения, скорость быстрых перемещения по осям может составлять до 48 м/мин. Скорость рабочей подачи до 20000 мм/мин. Перемещение X, Y, Z - 500, 400, 300 мм соответственно. Точность позиционирования составляет 0,010 мкм, а при повторном позиционировании – 0,006мкм. Конструкция станка позволяет обрабатывать заготовки массой до 200 кг.

Шпиндель обрабатывающего центра

Станок оборудован высокоточным шпинделем с диапазоном частот вращения от 50 до 12000 об/мин, с конусом №30 (7:24). Электродвигатель управляет вращением шпинделя без промежуточных шкивов и ремней, что позволяет снизить шум при работе на высоких оборотах. 14 позиционный инструментальный магазин позволяет производить быструю смену инструмента по кратчайшему направлению. На станке используется инструмент с хвостовиком BT30. Максимальная длинна инструмента – 200 мм, диаметр – 80 мм. Магазин способен осуществлять смену инструмента за 1,2 секунды. Система подачи СОЖ в зону резания, станция смазки направляющих и теплообменник электрошкафа имеются в базовой комплектации.

Прочее

Высокоскоростной микропроцессор и хорошие синхронизационные характеристики (выполняется интерполяция с синхронизацией по трем осям) позволяют добиться превосходного качества обработки заготовок. Отличительной особенностью электрических компонентов станка TD500 является хорошая производительность, высокая надежность в эксплуатации; эффективная система управления ЧПУ (CNC Mitsubishi M70V), отличающаяся простотой управления и позволяющая выполнять обработку в режиме он-лайн посредством подкачки программ с разных источников, позволяет выполнять быструю смену конфигурации станка в зависимости от целей и задач производства.

Цифровое управление станка (базовая комплектация)

• Блок управления Mitsubishi m70V
• Базовые управляемые оси X,Y,Z
• Одновременно управляемые оси (3 оси)
• Высокое плавное продольное ускорение/замедление
• Цикл жесткого резьбонарезания (М29)
• Маховичек для ручной подачи с заданной дискретностью
• Память программ обработки
• Оптимизация момента при ускорении/торможении
• Редактирование в процессе обработки
• Сеть Ethernet
• Разъемы Compact Flash и USB - для загрузки программ обработки
• Система координат заготовки (G52-G59)
• Расширение системы координат обрабатываемой детали
• Винтовая интерполяция
• Встроенные циклы сверления (G73 G74 G76 G81-G89/G80)
• Вращение системы координат (G68, G69)
• Функция пропуска кадра УП (G31)
• Счетчик учета продукции
• Проверка конца хода до начала резания
• PMC-контроллер электроавтоматики
• Светофор индикаиции состояния работы
• Система автоматической централизованной смазки

Дополнительное оборудование

• поворотный стол(4 одновременно управляемые оси)
• система измерения инструмента, заготовки Renishaw
• Высокоскоростной шпиндель 24000 об/мин
• Подача СОЖ через двигатель шпинделя
• Карта памяти
• Высокоскоростная шина Ethernet

Технические характеристики резьбонарезного обрабатывающего центра DMTG TD500

Варианты комплектации

• Длина стола, мм 620
• Конус шпинделя BT30
• ЧПУ Mitsubisi M70V
• Напряжение, В 380
• Мощность, кВт 3.7
• Масса, кг 2100
• Модель Dmtg TD500
• Производство Китай
