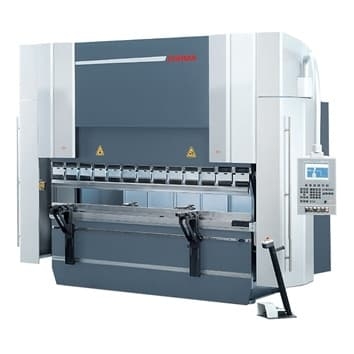

Листогибочный пресс ЧПУ Durma AD-S30220
(голосов 0)
Артикул: durAD-S30220 Код товара: 2033
Под заказ
Листогибочный пресс ЧПУ Durma AD-S30220
Преимущества листогибочного пресса Durma AD-S30220:
- Высокая точность и скорость обработки
- Простота использования благодаря ЧПУ
- Надежность и долговечность
- Широкий диапазон гибких возможностей
Особенности листогибочного пресса Durma AD-S30220:
- Мощность: 220 тонн
- Длина гиба: 3200 мм
- Толщина листа: до 6 мм
- Система управления: ЧПУ
Назначение листогибочного пресса Durma AD-S30220:
Листогибочный пресс Durma AD-S30220 предназначен для изготовления деталей из листового металла с высокой точностью и эффективностью. Благодаря ЧПУ, процесс гибки становится простым и быстрым.
Сферы применения листогибочного пресса Durma AD-S30220:
Этот пресс идеально подходит для производства металлических деталей в автомобильной промышленности, машиностроении, производстве бытовой техники и других областях, где требуется высокая точность и качество обработки.
Листогибочный прессс ЧПУ Durma AD-S30220 приобрел высокую популярность и востребован на разнопрофильных производственных предприятиях, благодаря оптимальному сочетанию функциональных, качественных и потребительских характеристик. В первую очередь это:
- Идеальная точность выполняемых работ
- Автоматизация всех основных ступеней рабочего цикла
- Энергоэффективность и надежность всех конструктивных узлов, что обеспечивает невысокие эксплуатационные затраты
- Современный и эргономичный дизайн
Любой гибочный станок Durma AD-S Series характеризуется многовариантностью практического применения и способностью высокоточного производства деталей самой сложной конфигурации. Во многих случаях использование гибочного пресса AD-S приносит дополнительный экономический эффект за счет возможности изготовления элементов без затрат на выполнение сварочных работ.
Основные компоненты и возможности Durma AD-S30220
Уже в стандартную комплектацию включены четыре оси (Y1, Y2, X, R), настройка и корректировка работы которых осуществляется посредством ЧПУ. При соответствующем опциональном оснащении доступна конфигурация с одиннадцатью управляемыми ЧПУ осями.
Параллельно с управлением осями ЧПУ отвечает за осуществление электромеханической и гидравлической компенсации прогиба рабочего стола – данная функция включена в уже в базовую версию AD-S. Таким образом удается достичь максимально равномерного распределения нагрузки по всей линии гиба, что обеспечивает высокую точность и качество работ.
Стандартной функцией является также откат пальцевых блоков заднего упора, для перемещения которых использованы линейные направляющие на подшипниках и высокоскоростной двигатель Siemens. В качестве блоков управления ЧПУ в Durma AD-S использованы универсальные консоли ModEva, отличающиеся интуитивно понятным интерфейсом, а также быстротой и удобством программирования.
Гибочный станок AD-S Series полностью соответствуем принятым в ЕС стандартам безопасности. Соответствующие системы отвечают за защиту от перегрузок электрических и гидравлических узлов, а также предотвращают возможный травматизм среди обслуживающего персонала.
Параллельно с управлением осями ЧПУ отвечает за осуществление электромеханической и гидравлической компенсации прогиба рабочего стола – данная функция включена в уже в базовую версию AD-S. Таким образом удается достичь максимально равномерного распределения нагрузки по всей линии гиба, что обеспечивает высокую точность и качество работ.
Стандартной функцией является также откат пальцевых блоков заднего упора, для перемещения которых использованы линейные направляющие на подшипниках и высокоскоростной двигатель Siemens. В качестве блоков управления ЧПУ в Durma AD-S использованы универсальные консоли ModEva, отличающиеся интуитивно понятным интерфейсом, а также быстротой и удобством программирования.
Гибочный станок AD-S Series полностью соответствуем принятым в ЕС стандартам безопасности. Соответствующие системы отвечают за защиту от перегрузок электрических и гидравлических узлов, а также предотвращают возможный травматизм среди обслуживающего персонала.
Преимущества Durma AD-S30220
- Гибочный пресс AD-S 30220 применяется для гибки листового металла с усилием до 220 тонн;
- Продуманная конструкция станины и длинные двойные направляющие обеспечивают высокий подъем верхней балки; Установлены мощные гидравлические двигатели.
- Оснащен прочным и быстрым серводвигателем заднего упора;
- Система компенсации прогиба позволяет равномерно распределять нагрузку по всей длине заготовки для получения точного гиба без дефектов;
- Управление осуществляется при помощи ЧПУ. В стандартную комплектацию включены 4 оси (Y1, Y2, X, R), настройка и корректировка работы осуществляется посредством ЧПУ, также с помощью ЧПУ можно управлять системой компенсации прогиба.
Технические характеристики листогибочного пресса Durma AD-S30220
| Модель | 30220 |
| Рабочее усилие, т | 220 |
| Рабочая длина, мм | 3050 |
| Расстояние между опорами, мм | 2600 |
| Скорость по Y в ускоренном режиме, мм/с | 120 |
| Рабочая скорость по Y, мм/с | 10 |
| Скорость обратного хода по Y, мм/с | 100 |
| Компенсация прогиба станка | ручная |
| Просвет, мм | 530 |
| Ширина стола, мм | 104 |
| Высота стола, мм | 900 |
| Ход, мм | 265 |
| Глубина подачи листа, мм | 410 |
| Поддерживающие штанги, шт | 2 |
| Количество пальцевых блоков на заднем упоре, шт | 2 |
| Скорость хода по Х-осям, мм/с | 500 |
| Ход по Х-осям, мм | 650 |
| Скорость хода по R-осям, мм/с | 350 |
| Ход по R-осям, мм | 250 |
| Мощность двтгателя, кВт | 22 |
| Емкость масляного бака, л | 250 |
| Длина, мм | 4700 |
| Ширина, мм | 1650 |
| Высота, мм | 2900 |
| Масса, кг | 12500 |
Стандартное оборудование Durma AD-S30220
- Четыре оси – Y1, Y2, X, R
- Контроллер CNC Cybelec ModEva 10S 3D с программным обеспечением PC 1200 3D или Delem 66W
- Компенсация прогиба стола, с механическим приводом, управляемая CNC
- Компенсация прогиба стола, с гидравлическим приводом, управляемая CNC (стандартное оборудование для моделей ? 800 т)
- Зажим инструмента по типу ЕВРО (стандартное оборудование для моделей ? 400 т)
- Зажим инструмента по типу DURMA (стандартное оборудование для моделей ? 600 т)
- Скользящие передние штанги с линейной направляющей по всей длине
- Задний упор – механический привод + линейная направляющая + система шарикоподшипников (X- R)
- Скользящие опорные штанги для листов – T-образный паз + Откидной упор
Оборудование поставляемое под заказ Durma AD-S30220
- Сертификат CE с руководством по FIESSLER AKAS-LC II F + блок управления AKFR
- Сертификат CE с руководством по FIESSLER AKAS-LC II AKAS-3 M (с механическим приводом) + FPSC (ПЛК для обеспечения безопасности)
- Сертификат CE с руководством по SICK C 4000 – только для тандема
- Лазерная защита пальцев DFS1 (для нижней балки – не отвечает стандарту CE)
- Оси Z1, Z2
- Оси X1, X2
- Оси R1, R2
- Оси R1 R2 на пальцевых блоках
- Ось Delta X + ход 250 мм
- Ось X = 1000 мм – защита со световым барьером
- Оси X1 X2 = 1250 мм – для опоры освещения
- Оси X1 X2 = 1250 мм – для опоры освещения – пневматические толкатели
- Устройство отслеживания листов AP3-AP4 со скользящей направляющей – Механическая регулировка высоты
- Система передней подачи F1-F2 с опорами
- Система передней подачи F1-F2 с опорами – пневматические толкатели
- Быстросъемный зажим инструмента
- Гидравлический или механический зажим Durma
- Гидравлический или механический зажим Wila
- Опции инструментов (Durma, ЕВРО, Wila), указанные в каталоге инструментов
- Система разделения нижних инструментов
- Компенсация прогиба стола (вертикальная)
