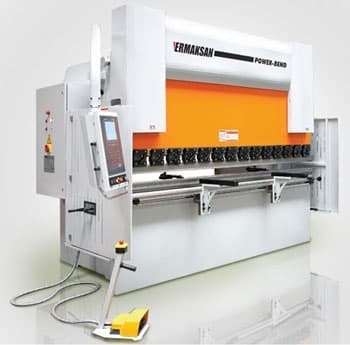

Листогибочный пресс с ЧПУ Ermaksan Power Bend PRO 3100-175

Листогибочный пресс с ЧПУ Ermaksan Power Bend PRO 3100-175

Листогибочный пресс Ermaksan Power Bend PRO 3100-175 - это высокоточное оборудование для гибки металлических листов с ЧПУ, которое предлагается компанией 'Невастанкомаш'.

Преимущества:

• Использование современных технологий ЧПУ для точной и быстрой работы;
• Высокая производительность и качество гибки;
• Прочная конструкция для долговечности и надежности;
• Простота управления и настройки;
• Гарантированное гарантийное обслуживание от компании 'Невастанкомаш'.

Особенности:

• Длина рабочего стола - 3100 мм;
• Сила гибки - 175 тонн;
• Толщина гибкиеметаллического листа - до 6 мм;
• Угол гибки - до 135 градусов;
• Высокая точность и повторяемость гибки;
• Удобное программное обеспечение для настройки и контроля процесса.

Назначение и сферы применения:

Листогибочный пресс Ermaksan Power Bend PRO 3100-175 идеально подходит для производства металлических деталей, корпусов, элементов конструкций и других изделий в различных отраслях промышленности, таких как автомобильное производство, машиностроение, строительство и другие.

Листогибочный пресс с ЧПУ Ermaksan Power Bend PRO 3100-175 предназначен для высокоточной работы в течение длительного времени.  Серия Power-Bend  занимает центральное место на рынке гибочных прессов с ЧПУ, благодаря отличному качеству гибки и точной повторяемости последовательных сгибов на прессе.  В стандартные свойства пресса включена  автоматизация управления процессом гибки. Гидравлический  гибочный пресс  с ЧПУ  Power  Bend  PRO произведен на основе опыта экспертов инженерных технологий компании Ermaksan.

Power-Bend PRO оснащен контроллером  ЧПУ. При управлении оператор видит графическое изображение в 2D и может запрограммировать желаемый результат. Программирование облегчено подсказками, которые появляются на графическом дисплее  во время процесса гибки. Контроллер автоматически может настраивать угол, величину хода, усилие сгиба, а оператору на дисплей выводит четкую последовательность процесса.

Описание и варианты ЧПУ устанавливаемые на листогибочном прессе Ermaksan Power Bend PRO 3100-175

Система ЧПУ Cybelec CybTouch 12 PS 4 оси: Y1, Y2, X и R ЖК touch screen 12, разрешение 800х600 Управление Сервоприводом и АС-приводом Автоматический расчет угла гибки Автоматический расчет усилия гибки Автоматический расчет последовательности гибки (опция) 2D программирование Расчет развертки Антипрогиб (бомбирование) Библиотека инструментов: матрицы и пуансоны 8 INPUT / 13 OUTPUT  Таблица материалов Offline программное обеспечение PC-ModEva 1 порт USB
Система ЧПУ Delem DA-52 4 оси: Y1, Y2, X и R; Y1, Y2, X и Z; Y1, Y2, X1 и X2 ЖК экран 7, разрешение 800х480 Управление Сервоприводом и АС-приводом Автоматический расчет угла гибки Автоматический расчет усилия гибки Антипрогиб (бомбирование) 12 INPUT / 12 OUTPUT/ 8 программируемых I/O Таблица материалов Библиотека инструментов: матрицы и пуансоны 1 порт USB
Система ЧПУ ER 70 Высокоэффективный и удобный для пользователя контроллер с ЧПУ с приемлемой ценой графическое 2D моделирование гибки графическое проектирование 2D изделия 2D графический ручной контроль столкновений Автоматический расчет целевого позиционирования Х и R для размеров изделия и последовательности гибки (пропуск гибки и изменение режима гибки) Автоматический расчет дины развертки Автоматическое позиционирование Y1, Y2 в соответствии с величиной угла Автоматический расчет внутреннего радиуса и хода Размер экрана: 10.4" TFT ЖК одноцветный Рабочая система WINDOWS Память: 64 Мб Объем памяти для программ обработки деталей: Мин. 2 Гб (Прибл. 1000 программ) Свойства программирования до 99 шагов Макс. последовательность 99 (для каждой программы) Y1, Y2, X, К (Макс. 4 оси) Память верхнего и нижнего инструмента 30/60 Резервное копирование параметров и продуктов при помощи резервного средства USB 2 USB порта, доступные для использования клавиатуры и мышки Сетевая передача деталей

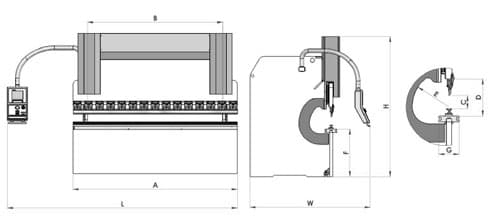

Технические характеристики Ermaksan Power Bend PRO 3100-175

Особенности Ermaksan Power Bend PRO 3100-175

	Механическая система зажима пуансона типа Amada-Promecam
	Защитный световой барьер
	Передние суппорта поддержки Суппорта служат для поддержки металла и могут регулироваться по высоте
	Пальцы-упоры задней траверсы Перемещение осуществляется по линейным направляющим посредством ШВП. По оси R упоры перемещаются посредством винтового механизма. По оси Z упоры свободно перемещаются параллельно линии гибки по закаленной
	Световая и лазерная система защиты рук оператора
	Система быстрого крепления инструмента Гидравлическая или пневматическая система
	Механическая система компенсации прогиба Ручное управление
	Механическая система компенсации прогиба Управление от ЧПУ.
	Система перемещения задних упоров 2 оси (X,R) 4 оси (X,R,Z1,Z2) 6 осей (X,R,Z1,Z2,X1,X2)
	Система крепления инструмента Wila Зажим верхнего и нижнего инструмента фиксирует, выравнивает и центрует инструменты автоматически.



Стандартная комплектация Ermaksan Power Bend PRO 3100-175

• ЧПУ Cybelec CybTouch 12 PS или Delem DA-52S на выбор.
• Оси Y1+Y2+X
• Линейные датчики, обеспечивающие синхронизацию осей Y1 и Y2, траверсы с точностью +/-0,01 мм.
• Задний упор, управляемый ЧПУ по оси X, оснащенный шарико-винтовой парой и высокоточным двигателем.
• Гидравлическая система марки Bosch-Rexroth или Hoerbiger.
• Высокочувствительные линейные датчики Heidenhein или Givi Misure.
• Задняя и боковая световая защита.
• Автоматическая настройка усилия гибки.
• Электрическая система с охлаждением марки Siemens, в соответствии с нормами безопасности CE.
• Возможность получения с одного раза желаемого угла гибки, после ввода типа материала, толщины, ширины и длины листа.
• Автоматическая настройка позиций заднего упора и последовательность гибки согласно программе.
• Автоматический расчет рабочего хода, соответствующего заданному углу гибки.
• Совместимость сгибаемых деталей и инструментов.
• Возможность повторного вызова сохраненных программ.
• Универсальный инструмент: 4-х ручьевая V-образная закаленная матрица и пуансон на всю длину.
• Механическая система быстрого зажима пуансона типа Amada-Promecam.
• Эргономичная и мобильная панель управления.
• Верхняя гибочная балка с точной настройкой параллельности по многим точкам.
• Пальцы заднего упора, регулируемые с точностью до 0,01 мм.
• Передний суппорт с Т — образным пазом.
• Соответствие нормам безопасности СЕ.

Дополнительная комплектация Ermaksan Power Bend PRO 3100-175

• Контроллер ER 70 или ER 90
• Система контроля заднего упора по осям X1-X2-R1-R2-Z1-Z2 в различной комбинации.
• Компенсация прогиба управляемая вручную или от ЧПУ
• Передняя световая система защиты.
• Передняя лазерная система защиты.
• Пневматическая и гидравлическая системы крепления пуансона.
• Система крепления инструмента Wila
• Передний суппорт на подшипниковых опорах.
• Система охлаждения масла.
• Автоматическая система смазки направляющих.
• Увеличение раскрытия до 1500 мм, глубина зева до 750 мм.
• Специальный инструмент

• Усилие, тн 175
• Ширина обработки, мм 3100
• ЧПУ CybTouch 12
• Мощность, кВт 15
• Масса, кг 9450
• Модель PRO 3100-175
• Производство Турция
