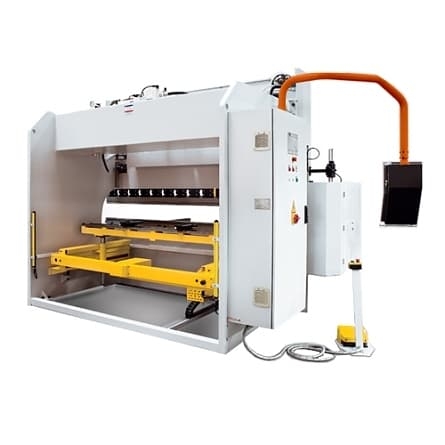

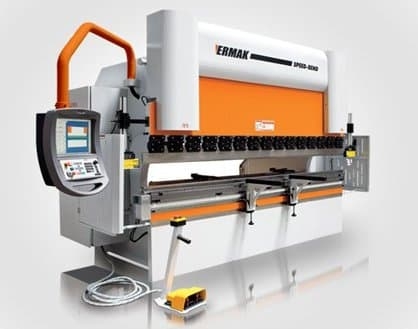

Листогибочный пресс c ЧПУ Ermaksan Speed Bend 3760-220
(голосов 0)
Артикул: ermSpeed Bend 3760-220 Код товара: 2080
Под заказ
Листогибочный пресс c ЧПУ Ermaksan Speed Bend 3760-220
Приветствуем вас на странице товара - листогибочный пресс c ЧПУ Ermaksan Speed Bend 3760-220 от компании 'Невастанкомаш'! Этот высокоточный и надежный пресс станет незаменимым помощником в вашем производстве.
Преимущества товара:
- ЧПУ управление для точной и быстрой настройки оборудования
- Мощность 220 тонн для обработки различных материалов
- Длина рабочего стола 3760 мм для обработки больших листов
- Высокая скорость работы для повышения производительности
- Надежное и прочное исполнение для долговечной эксплуатации
Особенности товара:
- Панель управления с интуитивно понятным интерфейсом
- Автоматическая коррекция углов гиба для точности изготовления
- Современный дизайн и компактные размеры для экономии места в цехе
- Возможность программирования различных операций для повышения эффективности
Назначение и сферы применения:
Листогибочный пресс Ermaksan Speed Bend 3760-220 идеально подходит для производства металлических изделий, обработки листового металла, изготовления деталей для машиностроения и многих других отраслей. Это надежное оборудование поможет вам ускорить процесс производства и повысить качество конечной продукции.
Не упустите возможность приобрести листогибочный пресс c ЧПУ Ermaksan Speed Bend 3760-220 по выгодной цене от 'Невастанкомаш'! Обращайтесь к нам уже сегодня!
.Листогибочный пресс c ЧПУ Ermaksan Speed Bend 3760-220 предназначен для высокоточной работы в течение длительного времени. Пресс с ЧПУ произведен на основе опыта экспертов инженерных технологий компании Ermaksan. Серия Speed-Bend занимает ведущее место на рынке гибочных прессов с ЧПУ, благодаря отличному качеству ги бки и точной повторяемости последовательных сгибов на прессе. В стандартные свойства пресса включена автоматизация управления процессом гибки.
Для управления станком используется ЧПУ. Установленная операционная система позволяет производить программирование установки в системах 2D и 3D. ЧПУ автоматически производит поиск последовательности рабочих процессов и контролирует столкновения. Цифровое измерение углов и контроль сгибов тоже производятся самим управляющим механизмом. Жидкокристаллический сенсорный экран показывает состояние и позволяет программировать работу пресса, задних упоров, компенсации прогиба и устройств защиты. Есть возможность настройки цветовой схемы дисплея, подключения клавиатуры и мыши, использования собственной многофункциональной буквенно-цифровой клавиатуры, а также возможность управлять установкой дистанционно.
Описание и варианты ЧПУ устанавливаемые на листогибочном прессе Ermaksan Speed Bend 3760-220
Контроллер ER 90 3D
- Операционная система Windows
- Карта ЧПУ Модуль STANDARD ETX, Pentium M1.1 ГГц, 512 МВ DDR RAM
- HDD 80Гб (200 000 загрузок программы)
- Программное обеспечение моделирования процесса гибки ERMAK CAD/CAM
- Програмирование 2D и 3D
- Проекция чертежей в 3D
- Функция импортирования 2D DXF
- Автоматический поиск и контроль гибки
- ЖК сенсорный экран размером 17
- Многофункциональная буквенно-цифровая клавиатура.
- Возможность внешней настройки клавиатуры и мыши
- Измерение углов и контроль посредством системы IMG 100
- Активация оперативного приложения типа Tandem
- Доступность дистанционного управления
- Применение Цифрового угломера
- Механизированная система поддержки
- Конфигурация, которая может применяться до 16 осей
- Отображение сообщения об ошибке
Контроллер CYBELEC Mod Eva 12 S 3D
- Операционная система на базе 2D DOS
- Клавиатура с широкими кнопками (механически движущийся) и встроенный Track Sensor.
- 6 термочувствительных функциональных кнопок.
- Экран 10 TFT цветной, с высокой разрешимостью
- Рабочая память Flash 32 Мб
- Встроенный флоппи дисковод 3,5 (дополнительно: CD-ROM, LS120 и др.)
- Вывод для принтера и 2 штуки RS 232 port.
- Ethernet RJ45 и 2 штуки USB port.
- Вывод для экрана VGA
- Переключение дюйм/мм, TON/TONS и др.
- Измерение скорости, продолжительности останова и коррекция позиции траверсы.
- Наличие режима управления, обеспечивающего нормы безопасности СЕ.
Контроллер Delem DA-66T 2D
- Цветной ЖК-дисплей 17″ TFT высокой яркости
- 1280 x 1024 пикселей, 16-битный цвет
- Полный контроль сенсорным экраном (IR сенсорный)
- Объем памяти 1 Гб
- 256 MB Память для деталей продуктов и инструментов
- 3D-ускоритель графики
- Поддержка Стандартных Windows ® сетей
- 2-й HSB автобус Modusys
- Аварийный выключатель ( грибок )
- USB флэш-накопитель
Система Delem DA-69T
- Высокоэффективный и удобный для пользователя контроллер с ЧПУ
- графическое 2D-3D моделирование гибки
- графическое проектирование 2D-3D изделия
- 3D графический ручной контроль столкновений
- Автоматический расчет целевого позиционирования Х1-X2 и R для размеров изделия и последовательности гибки (пропуск гибки и изменение режима гибки)
- Автоматический расчет дины развертки
- Автоматическое позиционирование Y1, Y2 в соответствии с величиной угла
- Автоматический расчет внутреннего радиуса и хода
- Сенсорный экран
- Размер экрана: 17 ЖК высококо
нтрастный цветной экран - Объем памяти для программ обработки деталей: 2 Гб
- Резервное копирование параметров и продуктов при помощи резервного средства USB
- 2 USB порта, доступные для использования клавиатуры и мышки
- Сетевая передача деталей
Технические характеристики листогибочного пресса Ermaksan Speed Bend 3760-220
| Модель листогибочного пресса Speed Bend | Speed Bend 3760-220 |
| Длина гибки, мм (A) | 3760 |
| Мощность гибки, тонн | 220 |
| Расстояние м/у колоннами (B) | 3250 |
| Скорость подвода инструмента/скорость обратного хода, у, мм/с | 180/185 |
| Рабочая скорость гиба, у, мм/с | 10 |
| Перемещение по оси R, мм | 250 |
| Перемещение по оси х, мм | 800 |
| Количество передних поддержек листа, шт. | 2 |
| Емкость масла, л. | 300 |
| Мощность двигателя, кВт. | 19 |
| Ход, мм (С) | 275 |
| Величина максимального хода, мм (D) | 550 |
| Глубина отверстия, зев, мм (E) | 410 |
| Высота стола, мм(F) | 900 |
| Длина, мм | 5100 |
| Ширина, мм | 2250 |
| Высота, мм | 2900 |
| Масса, кг | 12800 |
Особенности Ermaksan Speed Bend 3760-220
 |
Пневматическая система быстрого крепления пуансона типа Amada-Promecam |
 |
Задний защитный световой барьер |
 |

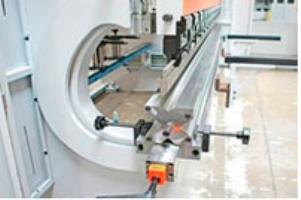

Передние суппорта поддержки Суппорта служат для поддержки металла и могут регулироваться по высоте. |
 |
Пальцы-упоры задней траверсы Перемещение осуществляется по линейным направляющим посредством ШВП по оси X и R. |
 |
Универсальный набор инструмента |
 |
Механическая система компенсации прогиба Управление от ЧПУ |
Стандартная комплектация Ermaksan Speed Bend 3760-220
- Жесткий корпус из стали ST44 A1 высокого качества
- 6-Осей; 4 оси заднего упора (X, R, Z1, Z2) управляемые от ЧПУ, перемещение происходит по линейным направляющим за счет серводвигателей переменного тока, посредствам ШВП
- Гидравлическая система HOERBIGER или Bosch-Rexroth
- Моторизированная система компенсации прогиба
- Закаленный, шлифованный пуансон производства компании Rolleri (Италия);
- Закаленная, шлифованная 4-х ручьевая матрица
- Быстрозажимные элементы системы крепления PROMECAM - AMADA
- Предлагаются следующие контроллеры на выбор:
- ER-90 Plus 3D с цветным графическим контроллером, сенсорным экраном + автономное ПО
- CybelecModEva 15T 3D с цветной графикой + автономное ПО
- Delem DA-66T 2D с цветной графикой - Электрическая панель с системой охлаждения, укомплектованная компонентами - SIEMENS
- Панель управления сконструирована с учетом эргономики, находится на подвижной консоли
- Задняя система защиты на фотоэлементах
- Лазерная система защиты рук оператора
- Точность синхронизации осей Y1 + Y2 - мм 0,01, обеспечивается линейными датчиками Heidenhain (Германия)
- Передвижная ножная педаль
- Передние кронштейны
- Глубина зева 410мм
Дополнительная комплектация Ermaksan Speed Bend 3760-220
- Графические контроллер: DelemDA-69T 3D
- Дополнительные оси заднего упора Х1 + Х2; R1 + R2.
- Современная система защиты оператора SICK C4000 14 мм (+ легко программируемое ПО Sick для ПК)
- Лазерная система защиты рук оператора на уровне матрицы - LASERSAFE PCSS, AKAS LASER SAFETY IILC2000, AKAS LASER SAFETY IILC2000 (механизированный), sick V 4000 (система камер), DSP (система лазерной защиты)
- Лазерная система измерения угла, с системой лазерной проверки Data-Mcobra Laser.
- Гидравлическая система бомбирования
- Пневматическая система зажима верхнего инструмента ERMAK
- Гидравлическая система зажима пуансона и матрицы
- Управляемые от ЧПУ гидравлические поддержки (оси - АР3 + AP4)
- Охлаждение или подогрев гидравлического масла
- Автоматическая система смазки
- Специальная глубина зева (500, 600, 750 мм и выше)
- Специальный инструмент
- Подготовка под тандем
- Инструментальный шкаф
