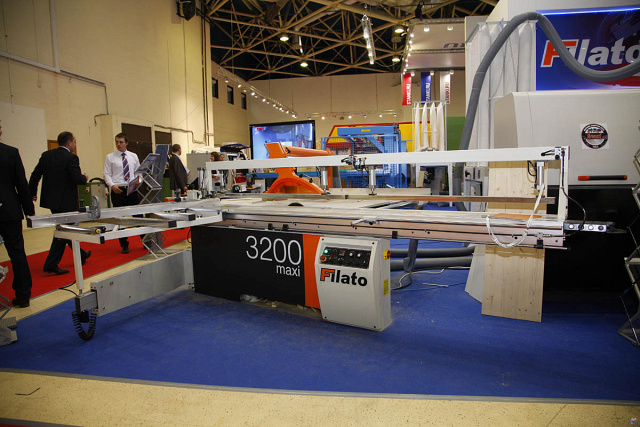

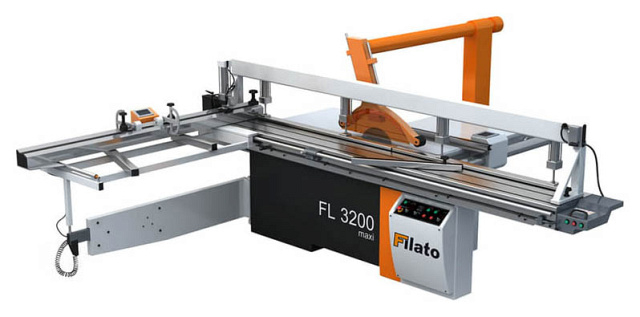

Форматно-раскроечный станок Filato FL-3200 MAXI
(голосов 0)
Артикул: 8098fl_3200_maxi Код товара: 107085
Под заказ
Форматно-раскроечный станок Filato FL-3200 MAXI для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.
ОБЛАСТЬ ПРИМЕНЕНИЯ Filato FL-3200 MAXI
Форматно-раскроечный станок Filato FL-3200 MAXI используется на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и других деревообрабатывающих производствах.
Производство мебели
Производство панелей, щитов и плит
* Изготовление деталей любой сложности по чертежам заказчика
СХЕМА ОБРАБОТКИ Filato FL-3200 MAXI
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Filato FL-3200 MAXI
 |
Массивная станина Основной всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка. |
 |
Способ крепления каретки Широкие базовые поверхности станины, обработанные за один установ, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, облегчает монтаж (каретка крепится 3‑мя винтами) и не требует дополнительных регулировок в дальнейшем. |
 |

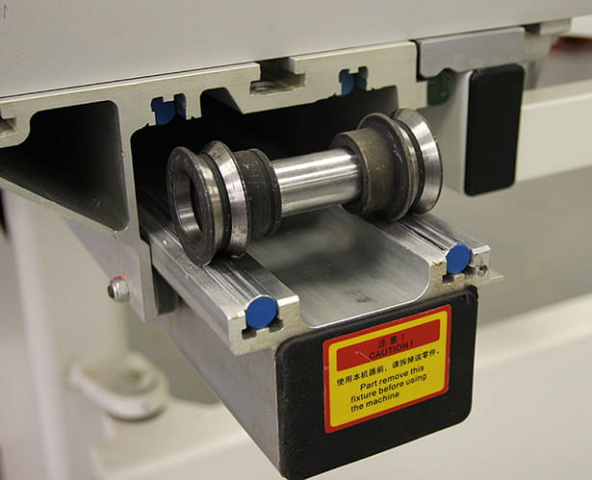

Роликовая каретка Стальные цилиндрические направляющие обеспечивают высочайшую точность и качество распиловки. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания. |
 |
Литой пильный узел с валом основной пилы на разнесенных подшипниковых опорах Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов. Разнесенные подшипниковые опоры на основном валу увеличивают жесткость узла, значительно снижают биение вала и тем самым повышают ресурс пильного узла в целом. |
 |
Быстрая смена частоты вращения основной пилы Благодаря длинному валу основной пилы в станке реализована система быстрой смены частоты вращения основной пилы. Оператору достаточно в считанные секунды открыть крышку станины и потянуть рычаг для ослабления приводных ремней, после чего можно изменить скорость вращения или заменить износившиеся ремни. Привод основной пилы осуществляется посредством двух клиновых ремней, что увеличивает ресурс самих ремней более чем в два раза. |
 |
Жестко фиксированная поперечная линейка Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках под углом 90° к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя. |
 |
Линейка для косых резов В стандартную комплектацию станка включена градуированная линейка с массивным флажковым упором и линзой, которая устанавливается на каретку в «Т-образный» паз. Данное приспособление обеспечивает максимальное удобство и точность косых резов при раскрое. |
 |
Поперечная линейка с блоком электронной индикации Один из флажковых упоров на поперечной линейки оснащен блоком цифровой индикации, это обеспечивает высокую точность при установки размеров раскроя плитных материалов. Разрешающая способность 0,1 мм. |
 |
Параллельный упор с механизмом точной подстройки и блоком электронной индикации Ручная тонкая настройка облегчает точную установку продольного упора. Регулировочный винт обеспечивает юстировку упора с точностью до миллиметра. Выставленный размер отображается на электронном табло, разрешающая способность которого составляет 0,1 мм. |
 |
Пульт управления Пульт управления станка позволяет оператору быстро включить / выключить привод пил, а также настроить вылет основной и подрезной пилы, которые регулируются при помощи электромоторов. На панели установлен индикатор частоты вращения основной пилы а также кнопка аварийной остановки станка. Наклон пильного узла в пределах от +45º до +90º осуществляется за счет электропривода. Угол наклона отображается на электронном табло с точностью до 1º. |
 |

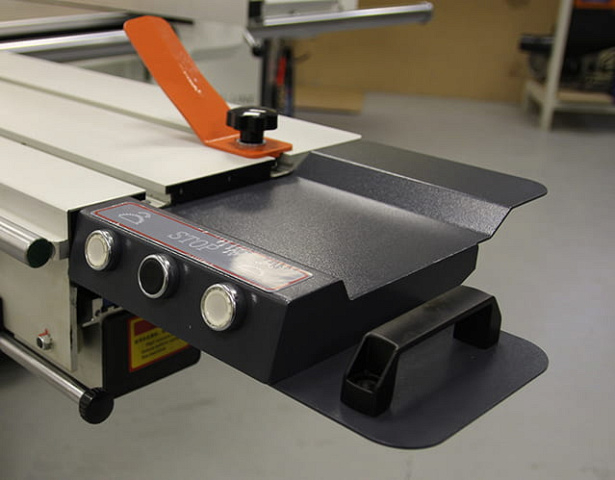

Кнопки на каретке Кнопки запуска основной и подрезной пилы вынесены на каретку, что значительно облегчает запуск станка, уже с базированной крупноформатной плитой. |
 |
Защитный кожух пилы Большой защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также гарантирует полную защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха. |
 |
Пневматический прижим В стандартную комплектацию станка входит пневматический прижим для надежной фиксации детали. Он срабатывает по щелчку тумблера и фиксирует заготовку автоматически, без предварительной настройки на толщину заготовки. |
 |
Пневматическая прижимная балка Осуществляет надежную фиксацию материала в зоне раскроя. Исключает возможные дефекты-сколы, отклонения от размеров. Обеспечивает точный угол раскроя крупноформатных листов. Для удобства работы с пакетом негабаритных заготовок балка имеет 2 секции, которые могут работать независимо друг от друга. |
Технические характеристики Filato FL-3200 MAXI
| Характеристика | Значение |
|---|---|
| Диаметр пилы, мм | 350 |
| Посадочный диаметр, мм | 30 |
| Скорость вращения, об/мин | 3800 / 5200 |
| Мощность двигателя, кВт | 5,5 |
| Диаметр пилы, мм | 120 |
| Посадочный диаметр, мм | 22 |
| Скорость вращения, об/мин | 9000 |
| Мощность двигателя, кВт | 0,75 |
| Длина пропила, мм | 3200 |
| Вылет пилы, мм | 100 |
| Размеры подвижной каретки, мм | 3200 х 360 |
| Размеры основного стола (длина х ширина), мм | 1250 х 730 |
| Макс. расстояние между пилой и боковой базовой линейкой, мм | 1200 |
| Угол наклона пильного узла, ° | 0 - 45 |
| Диаметр патрубка стружкоприемника, пильного узла / ограждения основной пилы, мм | 115 / 100 |
| Общая установленная мощность, кВт | 6,25 |
| Электронная индикация наклона пилы | есть |
| Электронная индикация на упорах | есть |
| Электроподъем основной пилы | есть |
| Длина, мм | 3300 |
| Ширина, мм | 3100 |
| Высота, мм | 900 |
| Вес, кг | 1200 |
