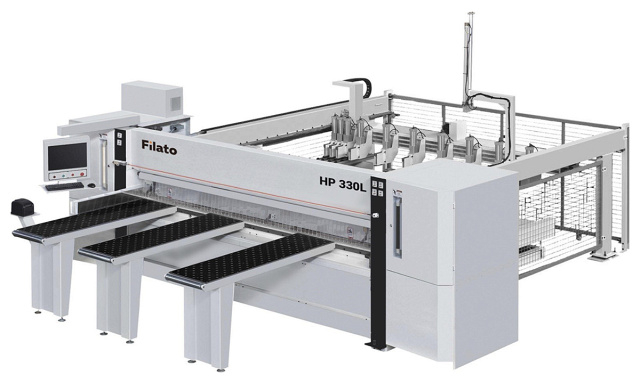

Форматно-раскроечный центр с ЧПУ Filato с задней загрузкой HP 330L
(голосов 0)
Артикул: 9923918hp_330l Код товара: 107103
Под заказ
Предназначен для пакетного высококачественного раскроя ламинированных ДСП и ДВП.
ОБЛАСТЬ ПРИМЕНЕНИЯ Filato
Станок используется в крупносерийном и массовом производствах, при тяжелых условиях работы применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
СХЕМА ОБРАБОТКИ Filato
 |

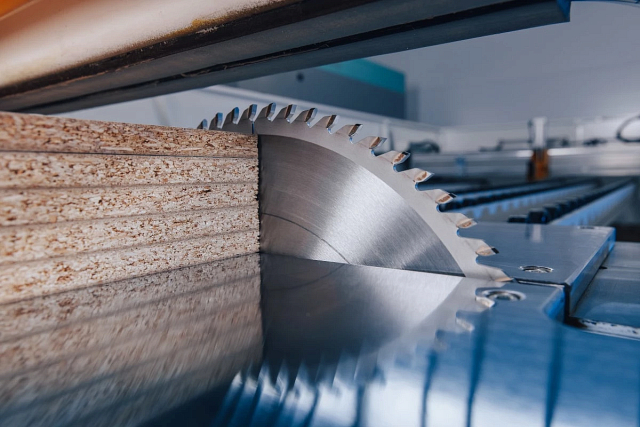

Раскрой одного листа |
 |

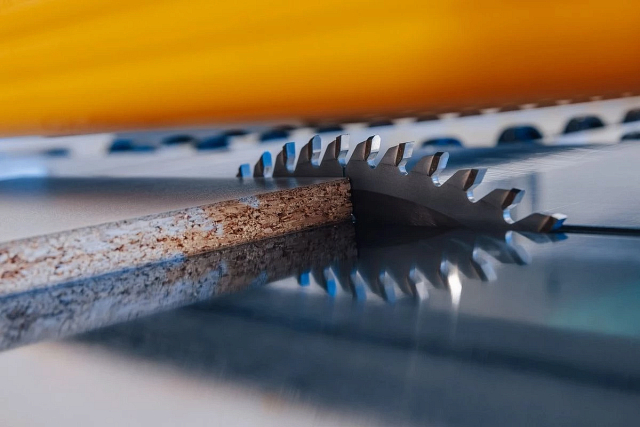

Раскрой пачкой до 5 листов |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Filato
 |

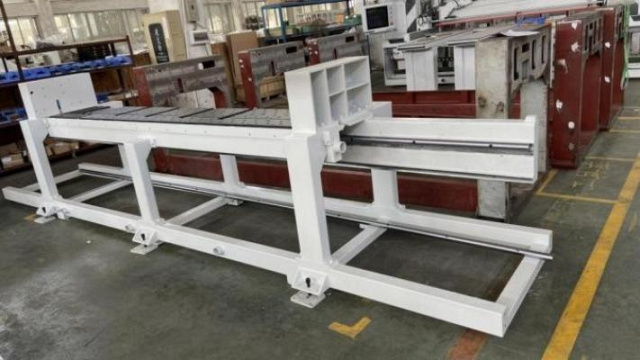

Станина Станина обладает большой металлоёмкостью и значительной массой для гашения возникающих при работе вибраций и обеспечения идеального качества раскроя. Конструкция станины разработана исходя из условий многосменной работы станка с максимально нагрузкой. За основу был взят опыт немецких специалистов, к которому добавлен 3-х кратный запас прочности. |
 |

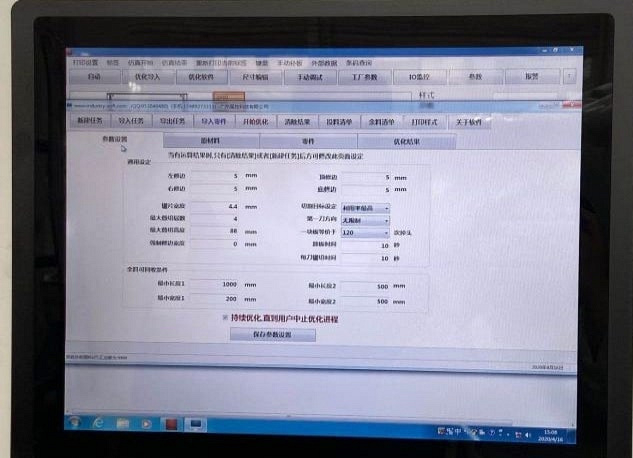

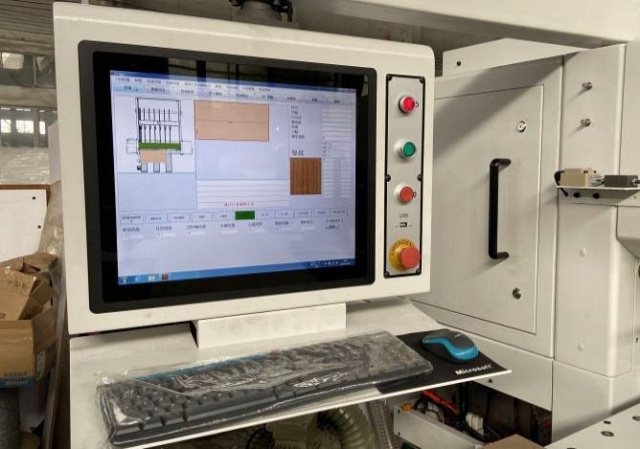

Пульт управления Встроенный промышленный компьютер с сенсорным экраном. Пильный центр Filato HP-330L полностью совместим популярными мебельными конструкторами, такими как Базис, что позволяет автоматизировать всю производственную цепочку и интегрировать в систему штрих кодирования заготовок. |
 |
Программный толкатель Станок оснащен программным толкателем, который обеспечивает деликатный захват плитного материала и точное позиционирование заготовок на линию пропила. Перемещение толкателя осуществляется при помощи высокоточного сервомотора посредством передачи шестерня-рейка. Захваты спроектированы таким образом, чтобы усилие на плитный материал воздействовало строго перпендикулярно поверхности плиты, тем самым исключая смещения заготовки во время срабатывания захвата. |
 |
Пильный узел Пильный узел литой, обладает значительной массой. Привод движения пильной каретки осуществляется серводвигателем при помощи передачи шестерня -рейка. Такая схема гарантирует максимальную скорость холостого хода и плавность подачи каретки и стабильность качества раскроя. В станке 2 отдельных электродвигателя приводов основной и подрезной пил. Для удобства оператора в станке реализована система быстрой смены основной и подрезной пилы. |
 |
Подъемный стол В базовой комплектации станок оснащен гидравлическим подъемным столом. |
 |

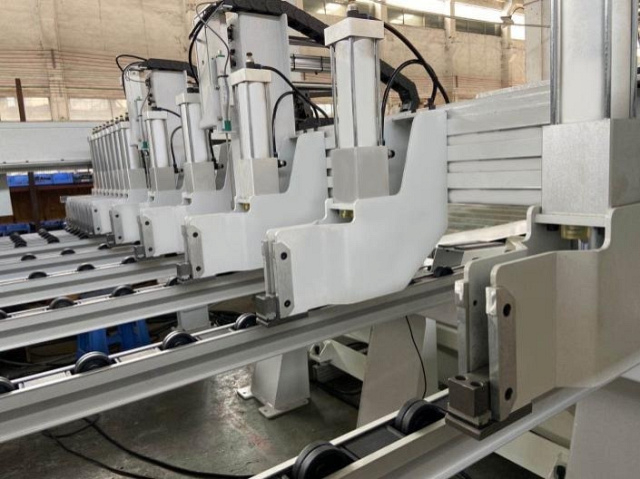

Толкатель и пневматические захваты Мощный толкатель предназначен для точного и быстрого позиционирования плит ДСтП. Толкатель оснащен десятью захватами (зажимами). Они обеспечивают прочный захват пакета ДСтП. Захваты позволяют выталкивать стопу раскроенных плит за линию раскроя, что облегчает их перемещение и выгрузку. |
 |

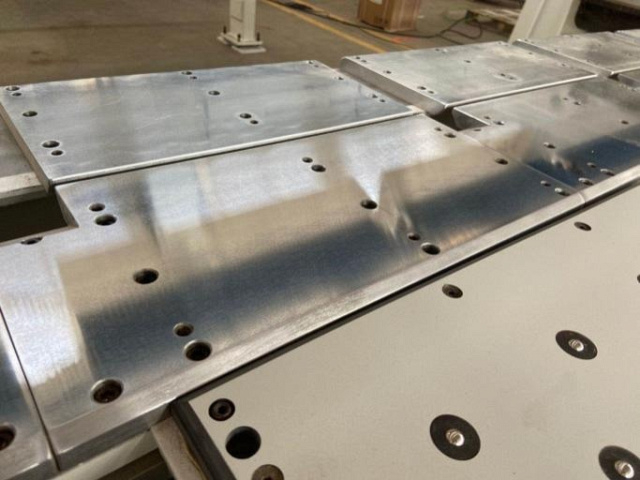

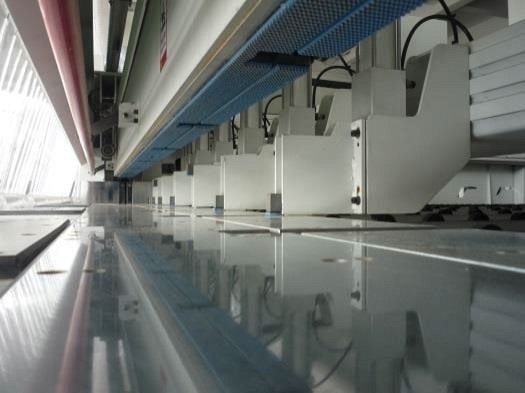

Стальной рабочий стол Стальной рабочий стол обеспечивает идеальную плоскостность в зоне пиления. В сочетании с массивной станиной с множеством ребер жесткости, четырьмя опорными платформами гарантирует абсолютно ровную опорную поверхность, качественный раскрой и отсутствие сколов. Полированная поверхность предотвращает повреждение поверхностей заготовок. |
 |
Оптимизация вылета основной пилы Вылет пилы автоматический регулируется под толщину пакета раскраиваемого материала. Мощность двигателя 18,5 кВт позволяют работать с пильным диском 450 мм и раскраивать пакет из 6-7 листов, при максимальном вылете 120 мм. |
 |
Оптимизация хода прижимной балки Ход прижимной балки по высоте оптимизирован и зависит от толщины раскраиваемого пакета. Данная функция позволяет сократить расстояние холостого хода балки, тем самым увеличить эффективность использования станка до 15% при пилении пакета из одного-двух листов. |
 |

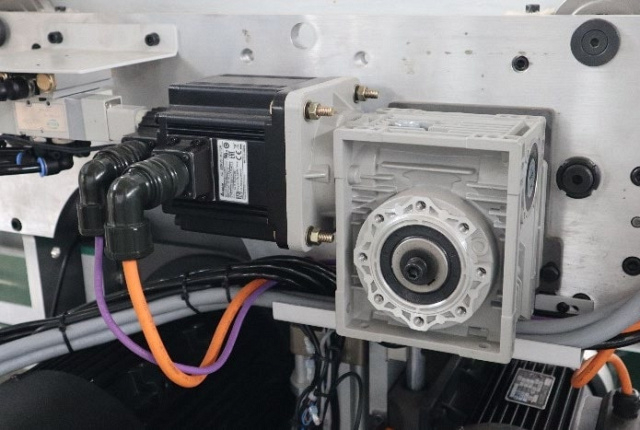

Серводвигатель каретки пилы Сервопривод мощностью 1,5 кВт и надежный редуктор, механическая передача шестерня - рейка позволяют разогнать пильную каретку на холостых ходах до 100 м/мин. Высокая скорость холостых ходов напрямую влияет на увеличение производительности станка. |
 |

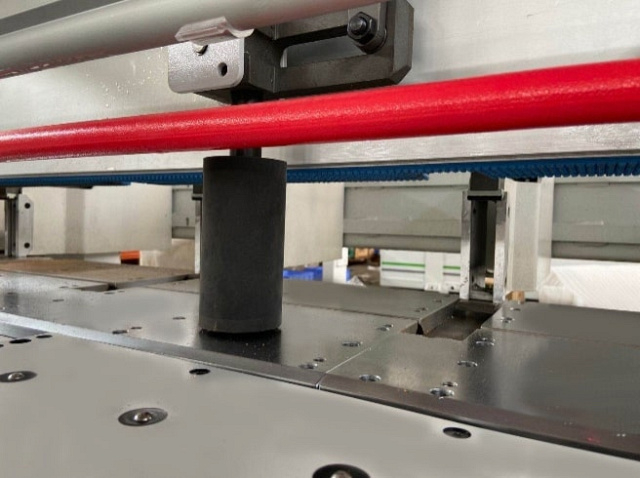

Боковой выравниватель Боковой прижим предназначен для бокового выравнивания деталей, чтобы гарантировать нахождение детали под прямым углом к плоскости резания. Выравнивание выполняется с помощью обрезиненного ролика и полностью автоматизировано. Его перемещение управляется системой ЧПУ в соответствии с шириной выравниваемых плит и связано непосредственно с рабочим циклом станка. |
 |

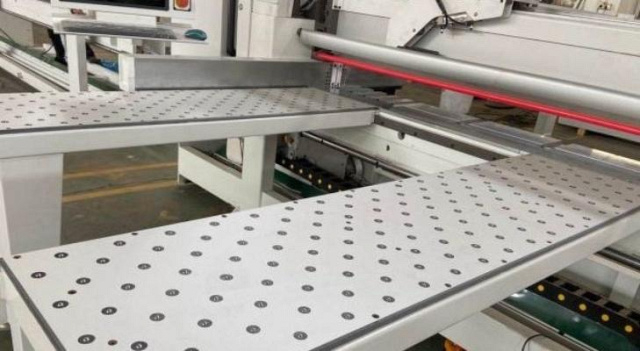

Загрузочные столы Передняя часть станка оснащена загрузочными столами с воздушной подушкой. Столы предназначены для загрузки плит ДСтП и выгрузки деталей и срезков, а также для разворота пакета ДСП из продольного в поперечное положение по отношению к рабочей области станка. Легкое передвижение деталей по столам происходит за счет потока воздуха, подаваемого специальным электровентилятором через отверстия в верхней части стола, тем самым исключается возможное появление царапин на нижней поверхности детали. Дополнительно для удобства базирования листов на столах предусмотрены закатные ролики. |
 |

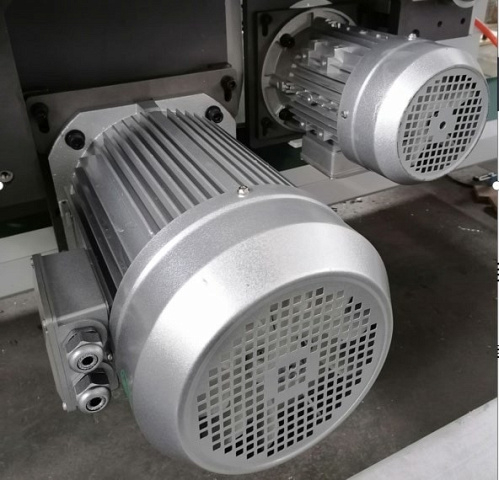

Двигатели пил Мощный 18,5 кВт двигатель на основной пиле и 2,2 кВт на подрезной пиле - обеспечивают эффективную работу на всем сроке эксплуатации станка. |
 |
Программное обеспечение Электро-компоненты от проверенных производителей собраны в отдельном пылезащищенном электро-шкафу с принудительным вентилированием, что значительно продлевает срок службы станка на всем сроке эксплуатации. |
КОМПЛЕКТАЦИЯ Filato
Дополнительная
 |
Программа оптимизации раскроя (k) + принтер этикеток Программа оптимизации, которая позволяет создавать и редактировать оптимальные карты раскроя в зависимости от количества и размеров требуемых деталей. Программа оптимизации проста в использовании, понятна для оператора и не требует специальных навыков при работе с ней. |
 |
Дисковые пилы IRONMAC Основная пила: 400 х 4.4 х 75 х 72T, 450 х 4.4 х 75 х 84Т Подрезная пилп: 160 х 4,4 / 5,4 х 45 х 24Т Дисковые пилы IRONMAC |
 |
Аспирация ФЦ-М-3000-2 / ФЦ-М-3000-3 Применяется на пильном центре для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Производительность: 3000 м3/ч;Мощность: 5,5 кВт;Объем накопителей: 0,4 м3;Фильтрующий материал: нетканый синтетический;Диаметр воздуховодов: 1 х 125; 2 х 100. Рециркуляционный пылеулавливающий агрегат ФЦ-М-3000, ФЦ-М-6000 |
 |
Фильтры рукавные EcoWood FPC-3500, FPC-4000 Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC |
 |
Винтовой компрессор TH 10/8 RD 500L Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры. Производительность: 1100 л/мин;Мощность: 7,5 кВт;Объем ресивера: 500 л;Прямой привод;Уровень защиты двигателя IP54;Встроенный осушитель. |
Технические характеристики Filato
| Характеристика | Значение |
|---|---|
| Длина пропила, мм | 3280 |
| Макс. размер обрабатываемого материала, мм | 3300 x 3300 |
| Вылет основной пилы, мм | 120 |
| Подача, м/мин | 5 - 100 |
| Холостой ход, м/мин | 100 |
| Мощность серводвигателя подачи пильной каретки, кВт | 1,8 |
| Диаметр пилы, мм | 400 |
| Посадочный диаметр, мм | 75 |
| Скорость вращения, об/мин | 4700 |
| Мощность двигателя, кВт | 18,5 |
| Диаметр пилы, мм | 160 |
| Посадочный диаметр, мм | 45 |
| Скорость вращения, об/мин | 6700 |
| Мощность двигателя, кВт | 2,2 |
| Кол-во пневмозахватов, шт | 10 |
| Тип загрузки | задняя |
| Общая мощность, кВт | 28 |
| Потребление воздуха, л/мин | 200 |
| Длина рабочего стола, мм | 3 x 1900 |
| Боковой выравниватель | ролик |
| Макс. скорость толкателя, м/мин | 100 |
| Мощность серводвигателя подачи толкателя, кВт | 1,8 |
| Диаметр воздуховодов, мм | 2 x 200; 1 x 100 |
| Давление в пневмосистеме, МПа | 0,6 |
| Длина, мм | 7100 |
| Ширина, мм | 5400 |
| Высота, мм | 1890 |
| Вес, кг | 6000 |
