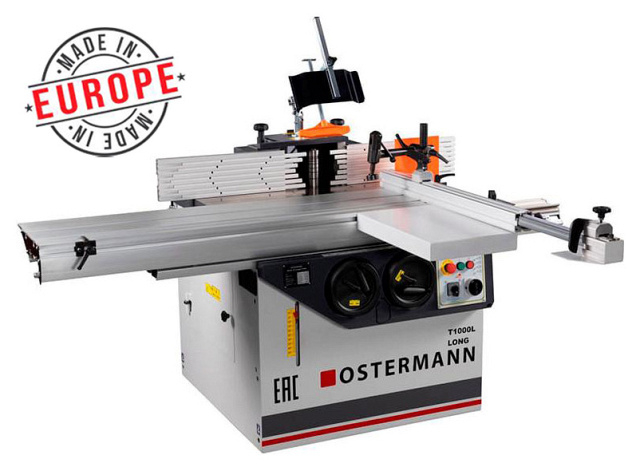

Фрезерные станки с шипорезной кареткой OSTERMANN Т 1000L Optimal
(голосов 0)
Артикул: 7867ostermann_t_1000l_optimal Код товара: 106893
Под заказ
Предназначен для выполнения разнообразных фрезерных работ по дереву, зарезки простых шипов и проушин с помощью шипорезной каретки, продольного фрезерования по направляющим линейкам и криволинейного фрезерования по шаблону. Идеально подходит для предприятий и цехов по производству столярно-строительных изделий, мебели и других деревообрабатывающих производств.
Область применения OSTERMANN
Идеально подходит для предприятий и цехов по производству столярно-строительных изделий, мебели и других деревообрабатывающих производств.
Схемы обработки OSTERMANN
 |
Продольно профильное фрезерование |
 |
Фрезерование шипов и проушин |
 |
Криволинейное фрезерование по шаблону |
Конструктивные особенности OSTERMANN
 |
Наклон шпинделя 0 - 45° Улучшает качество обработки поверхности при разной глубине профиля на одной заготовке. Работа без наклона: На рис.2 скорость в точке С значительно больше скорости в точке В, т.к. R2 значительно больше R1. Поэтому качество обработки поверхности D в точках В и С будет отличаться, а также может вызвать перегрев поверхности заготовки и инструмента. Работа с наклоном: При наклоне шпинделя скорость в точках В и С практически одинакова, т.к. R2 не намного больше R1. Это повышает качество обработки и увеличивает ресурс инструмента (рис.3). |
 |
Защитное ограждение шпинделя Кожух для фрез диаметром 250 мм. Направляющие линейки длиной 500 мм каждая. В кожухе предусмотрен выход под аспирацию Ø120 мм. |
 |
Счетчик вертикального положения шпинделя Для точного позиционирования шпинделя по высоте станки оснащены механическим счетчиком. |
 |
Система быстрого позиционирования кожуха Позволяет быстро восстановить заданную настройку направляющих линеек после снятия кожуха. |
 |
Настройка кожуха Настройка направляющих линеек по миллиметровым шкалам с помощью удобных регулировочных винтов. |
 |
Телескопическая поворотная линейка |
 |

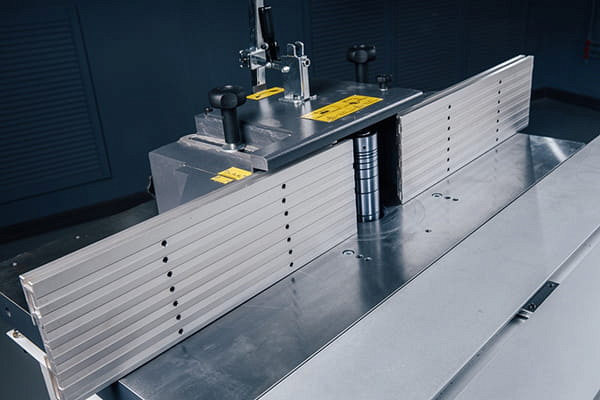

Интегральные направляющие Две направляющие линейки общей длиной 1000 мм - идеальная база при обработке. Исключен подрыв древесины на краях т.к. выдвижные пластины сокращают расстояние между направляющими линейками и не позволяют заготовке проваливаться внутрь кожуха. Дополнительная защита рук оператора. |
 |
Эксцентриковый прижим Фиксация заготовок на каретке при помощи эксцентрикового прижима. |
 |
Моторный отсек Привод шпинделя от мощного двигателя посредством клиноременной передачи. Литой чугунный стол с ребрами жесткости отлично гасит вибрации и обеспечивает точность обработки и жесткость конструкции на всем периоде эксплуатации. Шпиндельная чаша закрыта защитным кожухом для лучшего удаления стружки через подведенный патрубок, что исключает ее попадание в моторный отсек. |
 |
Переключение скоростей Осуществляется путем быстрой и удобной перестановки ремня. Предусмотрен механизм жесткой фиксации шпинделя при смене инструмента. Индикация выбранной частоты вращения с помощью флажка. 4 скорости вращения шпинделя: 1400, 3500, 6000, 8000 об/мин. Концевой выключатель исключает возможность включения станка при заблокированном шпинделе, что соответствует европейским нормам безопасности. |
 |
Шипорезный комплект Состоит из: Приставка позволяет: В мод. Optimal не поставляется. |
 |
Прижим MORI Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора. |
 |
Направляющие каретки Каретка перемещается по высокопрочным закаленным стальным направляющим пластинам. Пластины при необходимости могут быть заменены, что делает ресурс каретки практически вечным. Аналогичная конструкция реализована ведущими немецкими производителями станков. |
 |
Система безопасности Соответствует европейским нормам. При открытой крышке моторного отсека срабатывает концевой выключатель и блокирует возможность включения станка (выделено зеленым). При смене инструмента шпиндель стопорится специальным штоком, одновременно срабатывает концевик (выделено красным). Это блокирует включение станка с застопоренным шпинделем и позволяет избежать дорогостоящего ремонта. |
 |
Панель управления Удобная и информативная с отображением: |
 |
Стопор каретки Удобно использовать при продольном фрезеровании или работе по шаблону, когда не требуется перемещение каретки. Для удобного перемещения каретки предусмотрено две рукоятки. |
 |
Предустановка под автодатчик В столе предусмотрены 4 отверстия с резьбой для установки автоподатчика. |
 |
Аспирационные патрубки Первый аспирационный патрубок расположен под столом для более эффективного удаления стружки из шпиндельной чаши. Второй патрубок находится в защитном кожухе шпинделя. |
Комплектация OSTERMANN
Стандартная
Дополнительная
 |
Автоподатчик Позволяет плавно подавать заготовку в зону резания, что увеличивает качество и производительность. |
Технические характеристики OSTERMANN
| Характеристика | Значение |
|---|---|
| Шпиндель | несменный |
| Частота вращения, об/мин | 1400 / 3500 / 6000 / 8000 |
| Полезная высота шпинделя, мм | 125 |
| Угол наклона, ° | 0 - 45 |
| Диаметр, мм | 32 |
| Вертикальный ход, мм | 175 |
| Наклон шпинделя | есть |
| Реверс вращения | Есть |
| Размер стола, мм | 1000 х 550 |
| Макс. толщина заготовки, мм | 125 |
| Мощность, кВт | 5,5 |
| Наличие каретки | есть |
| Размер шипорезной каретки (длина х ширина), мм | 1600 х 350 |
| Макс. диаметр фрез в кожухе, мм | 220 |
| Ход шипорезной каретки, мм | 700 |
| Диаметр патрубков под аспирацию, мм | 100; 120 |
| Макс. диаметр фрез в кожухе, мм | 220 |
| Для профилирования, мм | 250 |
| Для нарезания шипов *, мм | Отсутствует |
| Шипорезный комплект (кожух для фрез Ф320 + шипорезная приставка)*, мм | Нет |
| Диаметр отверстия в столе, мм | 190 |
| Длина, мм | 1600 |
| Ширина, мм | 1000 |
| Высота, мм | 1200 |
| Вес, кг | 435 |
| Заказать | — |
| Заказать | — |
