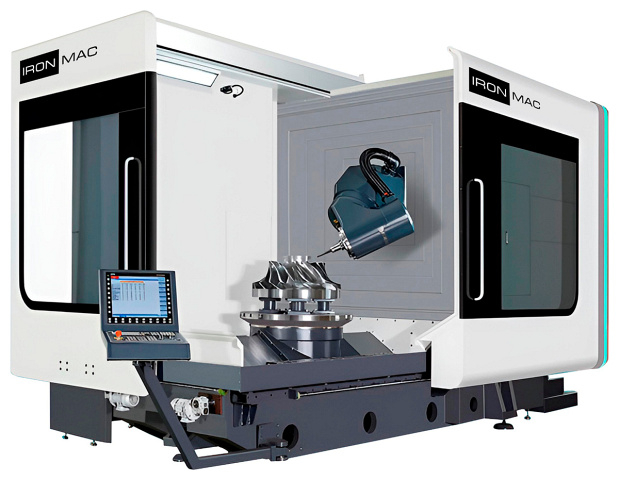

Фрезерный обрабатывающий центр IRONMAC IMU-5X 1050C
Артикул: 9845136imu_5x_1050c Код товара: 105272
Станки IRONMAC IMU-5X серии C применяются для изготовления широкого спектра промышленных деталей, требующих обработки по 3 - 5 осям. Каждая деталь, изготовленная на станке серии C, становитсяэталонной своей отрасли*. На станках IRONMAC IMU-5X серии C можно производить одновременную 5-осевую обработку, высокодинамичное скоростное фрезерование, совмещение токарной и фрезерной обработки, высокомоментное силовое фрезерование. Фрезерные обрабатывающие центры IRONMAC IMU-5X серии C используются для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции: Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч. * Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм).
Область применения IRONMAC IMU-5X 1050C
Фрезерные обрабатывающие центры IRONMAC IMU-5X серии C используются для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции: Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества
Схемы обработки IRONMAC IMU-5X 1050C
 |
Фрезерование канавок и пазов |
 |
Фрезерование уступов |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Торцевое фрезерование |
 |
Фрезерование уступов |
 |
Фрезерование уступов |
 |
Торцевое фрезерование |
 |
Фрезерование отверстий и карманов (расфрезеровывание отверстия) |
 |
Фрезерование шпоночного паза |
 |
Торцевое фрезерование |
 |
Фрезерование Т-образного паза |
Конструктивные особенности IRONMAC IMU-5X 1050C
 |

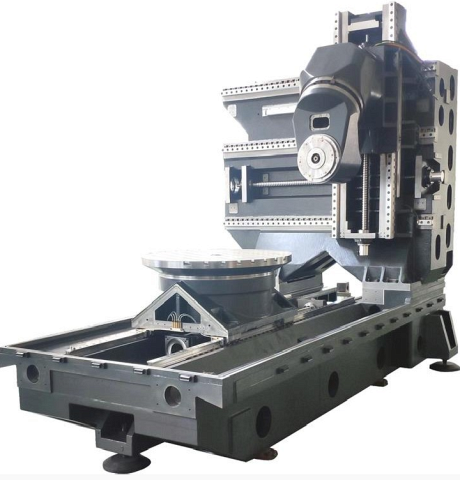

Портальная конструкция Портальная конструкцая L-образного типа, которая повышает жесткость станка и точность обработки. В сравнении с классической портальной конструкцией, L-образный портал обеспечивает существенно лучший доступ (даже с боковой стороны) наряду с расширенными диапазоном перемещения и бОльшей рабочей зоной - все это реализовано в станке, который занимает оптимальную площадь. |
 |
Поворотный / вращающийся стол Станок оснащается зарекомендовавшим себя поворотным / вращающимся столом, при этом максимальная нагрузка, динамические характеристики и диапазон поворота существенно улучшены. Прямой привод по оси С (C-ось) (Siemens DD привод) |
 |
CNC поворотная головка (B-Ось) CNC поворотная головка (B-Ось) ( Siemens DD Привод). |
 |
Возможности ЧПУ HNC848Di |
 |
Система измерения детали и инструмента |
Комплектация IRONMAC IMU-5X 1050C
Стандартная
Дополнительная
Технические характеристики IRONMAC IMU-5X 1050C
| Характеристика | Значение |
|---|---|
| Тип обработки | Поворотный стол + наклонная голова |
| Привод | Прямой |
| Диаметр круглого стола, мм | Ø 1050 |
| Макс. нагрузка на стол, кг | 4000 |
| Расстояние от оси B до центра стола, мм | 30 - 1030 |
| Тип зажимов на столе | Механический/Пневматический |
| Тип | Моторшпиндель |
| Конус | HSK-A100 |
| Частота вращения шпинделя, об/мин | 10 000 |
| Крутящий момент шпинделя, Нм | 215 / 350 |
| Мощность шпинделя (S1 / S6 - 40%), кВт | 42 / 58 |
| Жесткое нарезание резьбы | Да |
| Система подачи СОЖ, Бар | 3 / 30 / 50 / 70 |
| Расстояние от торца шпинделя до поверхности стола, мм | 160 - 1160 |
| Быстрые перемещения по осям X / Y / Z, м/мин | 40 / 40 / 40 |
| Частота вращения при токарной обработке, об/мин | 500 |
| Быстрые перемещения по осям B / C, об/мин | 45 / 103 |
| ATC тип | Цепной |
| Емкость магазина, шт. | 40 |
| Макс. диаметр инструмента, мм | 135 |
| Макс. длина инструмента, мм | 300 |
| Время смены инструмента, сек | 2 |
| Вес инструмента (макс.), кг | 12 |
| Система ЧПУ | ЦТО CNC |
| Тип 5-ти осевой обработки | Поворотный стол + наклонная голова |
| Перемещение по осям B / C, ° | -15 +180 / 360 |
| Перемещение по осям X / Y / Z, мм | 1000 / 1150 / 1000 |
| Крутящий момент поворотного стола, Нм | 1330 - 2630 |
| Точность позиционирования по осям X / Y / Z, мм | 0,005 / 0,005 / 0,006 |
| Повторяемость по осям B / C, сек | 4 / 4 |
| Повторяемость по осям X / Y / Z, мм | 0,004 / 0,004 / 0,004 |
| Точность позиционирования по осям B / C, сек | 8 / 8 |
| Инструмент | RENISHAW NC4F230 |
| Деталь | OMP40 |
| Помпа высокого давления подачи СОЖ | да |
| Длина, мм | 6000 |
| Ширина, мм | 3750 |
| Высота, мм | 3650 |
| Вес, кг | 21 000 |
