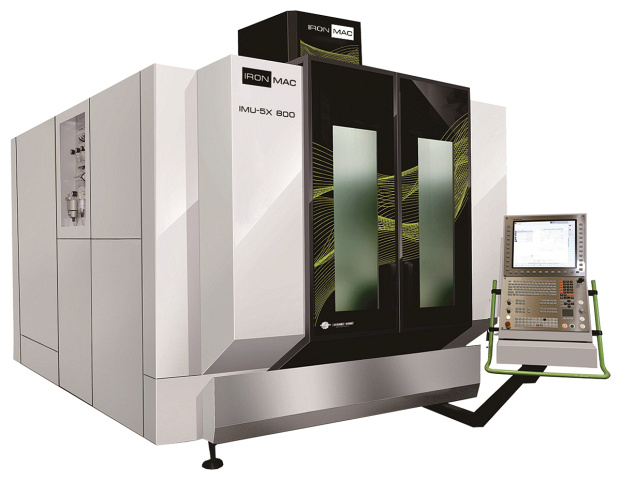

Фрезерный обрабатывающий центр IRONMAC IMU-5X 800 EVO
(голосов 0)
Артикул: 9646949imu_5x_800_evo_nov Код товара: 105261
Под заказ
Фрезерный обрабатывающий центр IRONMAC IMU-5X 800 предназначен длявысокоточной комплексной обработки*корпусных и деталей типа тел вращения с пяти сторон за один установ с максимальной производительностью до 550 см3/мин. Модель IMU-5X 800 - станок вертикального типа, оснащенный наклонно-поворотным столом и высокоскоростными шпинделями до 20 000 об/мин. Обеспечивает обработку полного цикла, после которой деталь не нуждается в дальнейшей доработке, что позволяет увеличить производительность предприятия и сократить себестоимость продукции. Фрезерный обрабатывающий центр IRONMAC IMU-5X 800 рассчитан на работу в следующих сферах металлообработки: * Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). На станке выполняются фрезеровка, нарезка резьбы, сверление и расточка.
Область применения IRONMAC IMU-5X 800 EVO
Фрезерный обрабатывающий центр IRONMAC IMU-5X 800 рассчитан на работу в следующих сферах металлообработки: Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества
Схемы обработки IRONMAC IMU-5X 800 EVO
 |
Фрезерование канавок и пазов |
 |
Фрезерование уступов |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Торцевое фрезерование |
 |
Фрезерование уступов |
 |
Фрезерование уступов |
 |
Торцевое фрезерование |
 |
Фрезерование отверстий и карманов (расфрезеровывание отверстия) |
 |
Фрезерование шпоночного паза |
 |
Торцевое фрезерование |
 |
Фрезерование Т-образного паза |
Конструктивные особенности IRONMAC IMU-5X 800 EVO
 |

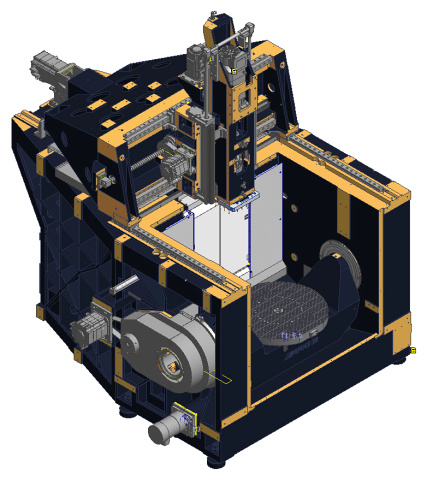

Портал Суппортпо оси Yперемещается одним сервоприводом, что значительно улучшает синхронизацию перемещений. Конструкция станины проектируется методом конечных элементов FEA. Ось Z. Благодаря использованию запатентованной технологии и конструкции шпинделя с внутренним и внешним охлаждением, термическая деформация и вибрация в процессе обработки значительно снижаются. Моторшпиндель, изготовлен по европейской технологии, с максимальным крутящим моментом до 200 Нм. Установлена система балансировки цилиндра для снижения нагрузки на ходовой винт. Кратчайшее расстояние между шпинделем и дверью составляет 390 мм, что обеспечивает удобство доступа оператора станка в рабочую зону станка. |
 |
Станина Станина с высокой жесткостью, стабильностью и высокоэффективным подавлением вибрации. |
 |
Поворотно-наклонный стол GTRT Поворотный стол GMU-800 использует европейскую высокотехнологичную механическую трансмиссию GTRT. По сравнению с обычными поворотными приводами она обеспечивает более высокий выходной крутящий момент, более высокую жесткость, стабильность и точность вращения. Запатентованная технология предотвращения люфта зубчатых передач;Энкодер HENDENHAIN в стандартной комплектации для оси A/C;Крутящий момент оси A - 4142 Нм, крутящий момент оси C - 1950 Нм;Высокий крутящий момент, низкое энергопотребление;Высокая точность, длительный срок службы;Максимальная нагрузка 800 кг;Поворотный стол поддерживается двумя суппортами с высокой жесткостью, высокой несущей способностью и высокой точностью;Технология шлифования зубчатых колес по DIN5;Применимость широкого спектра материалов для обработки, включая обработку материалов с высокой твердостью и ударной вязкостью, таких как сталь и титановые сплавы. |
 |

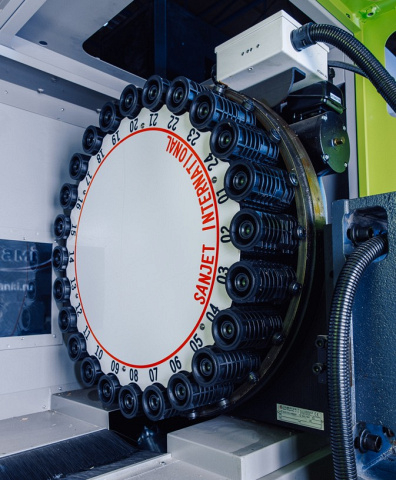

Инструментальный магазин Инструментальный магазин на 24 позиции SUNJET Тайвань.Инструмент весом до 8 кг, время смены инструмента 2,5 сек.* Опционально возможно расширение до 30, 48, 60 позиций. |
 |
Оптические линейки и круговые энкодеры HEIDENHAINE На станке установлены оптические линейки и круговые энкодеры HEIDENHAINE. |
 |

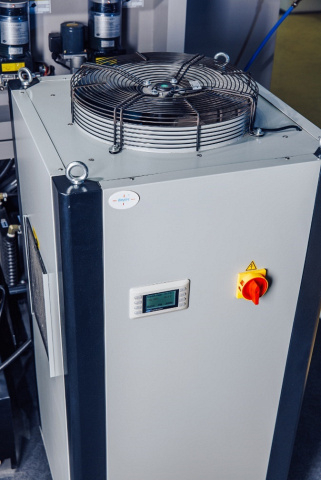

Водяное охлаждение шпинделя *Опционально устанавливается масляное. |
 |

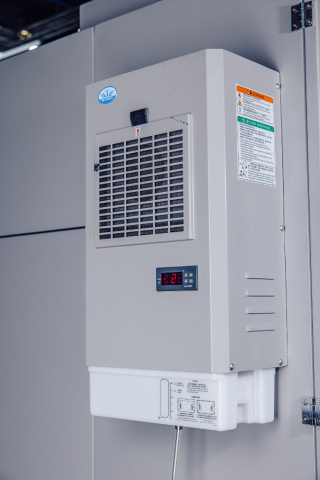

Кондиционер электрошкафа Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы. |
 |

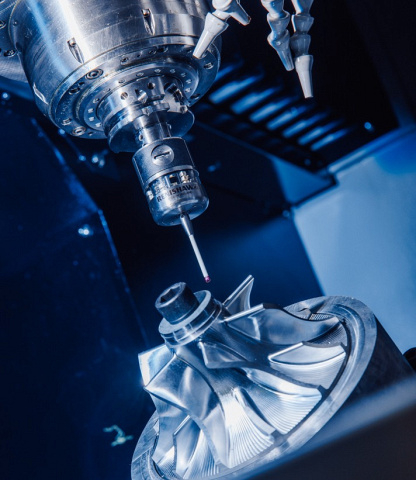

Система измерения детали RENISHAW В стандартной комплектации станок оснащен системой измерения детали RENISHAW. |
 |

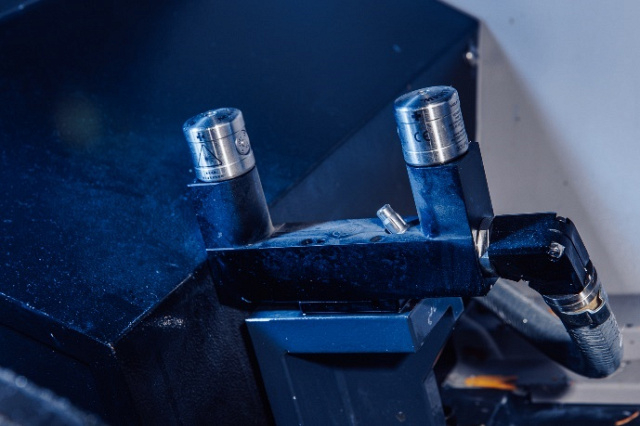

Система измерения инструмента контактного типа MARPOSS В стандартной комплектации станок оснащен контактной системой измерения инструмента MARPOSS с функциями: |
 |

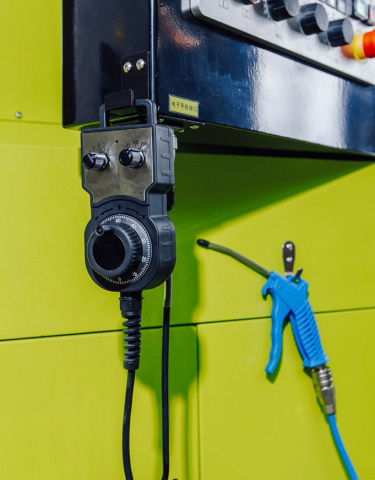

MPG Маховичок, пистолет для обдува воздухом |
 |

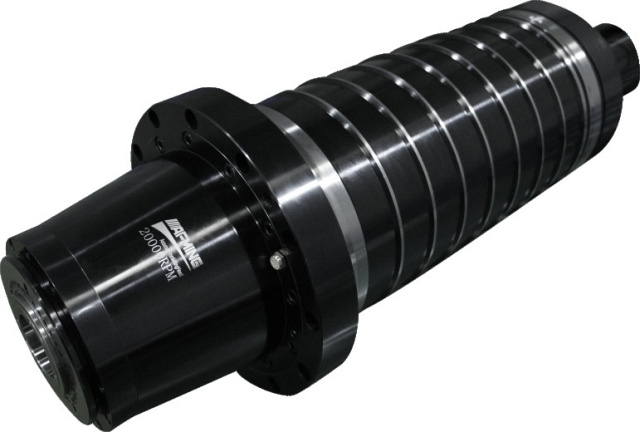

Шпиндель SUPER POWER мотор-шпиндель. Контроль теплоотвода HUAZHONGCNCобеспечивает производительность, точность и срок службы шпинделя. Инновационная конструкция подшипникашпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод. Устройства контроляшпинделя эффективно защищают безопасную работу шпинделя. |
 |

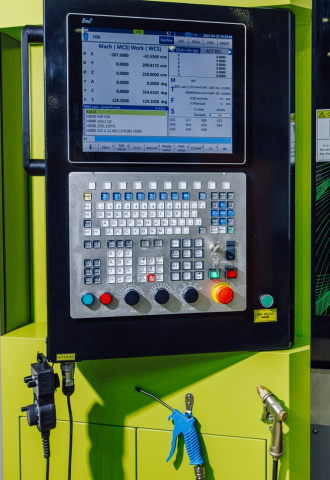

Возможности ЧПУ HNC848DI 5 - 32 оси управления;17-дюймовый цветной сенсорный ЖК-экран (опционально);Внешний модуль ПЛК и ввода-вывода;Поддержка NCUC, протокола шины Ethercat;5 одновременно управляемых осей;5-осевая функция RTCP;Автоматическая калибровка по 5 осям;Поддержка двухканального управления (опционально);Материал: панель из алюминиевого сплава;Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280 x 1024;Сплайн-интерполяция;Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;Видеокарта: Intel HD Graphics 5500;USB: 8 USB, 4 USB 3.0 и 4 USB 2.0;Жесткий диск: 128G;Системная память: 8G, максимальное расширение до 16G;Сеть: 2 порта LAN. |
 |
Система оснасток HSK Система оснасток HSK была разработанаспециально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности. Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента. Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием. DIN 69893-1: Важнейшие свойства HSK-A63: |
Комплектация IRONMAC IMU-5X 800 EVO
Стандартная
 |
ЧПУ |
 |
Шпиндель |
 |
Магазин инструмента 26 шт. магазин – зонтик Тайвань. |
 |
Лазерная система измерения инструмента Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия. |
 |
Линейки HEIDENHAIN X, Y, Z - линейки HEIDENHAIN;A, C - линейки HEIDENHAIN; |
 |
X, Y, Z - роликовые направляющие и ШВП X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN; |
 |
Винтовой стружечный конвейер |
 |
Кондиционер электрошкафа |
 |
Пистолет смыва и воздушный пистолет |
 |
Полностью закрытая зона обработки |
 |
Автоматическая система смазки СОЖ |
Дополнительная
|
Шпиндель |
|
Магазин инструмента 21 позиции инструмента - манипулятор. |
 |
Масляное охлаждение шпинделя |
Технические характеристики IRONMAC IMU-5X 800 EVO
| Характеристика | Значение |
|---|---|
| Тип обработки | Поворотно-наклонный стол |
| Привод | Моторшпиндель |
| Диаметр круглого стола, мм | Ø 800 |
| Макс. нагрузка на стол, кг | 800 |
| Макс. устанавливаемый диаметр, мм | 800 |
| Расстояние от оси А до центра стола, мм | 180 - 730 |
| Тип зажимов на столе | Механический / Пневматический |
| Тип | Моторшпиндель SKYNC |
| Конус | HSK-A63 |
| Частота вращения шпинделя, об/мин | 12 000 |
| Крутящий момент шпинделя, Нм | 85 / 119 |
| Мощность шпинделя (S1 / S6 - 40%), кВт | 15,5 / 21,7 |
| Жесткое нарезание резьбы | Да |
| Система подачи СОЖ, Бар | 3 / 30 / 50 / 70 |
| Расстояние от торца шпинделя до поверхности стола, мм | 180 - 730 |
| Быстрые перемещения по осям X / Y / Z, м/мин | 20 / 20 / 20 |
| Макс. скорость подачи при резании, м/мин | 10 |
| Быстрые перемещения по осям A / C, об/мин | 20 / 30 |
| ATC тип | Зонтик / Цепной |
| Емкость магазина, шт. | 24 / 30 / 40 / 60 |
| Макс. диаметр инструмента, мм | 80 / 120 |
| Макс. длина инструмента, мм | 300 |
| Время смены инструмента, сек | 12 |
| Вес инструмента (макс.), кг | 8 |
| Система ЧПУ | ЦТО CNC |
| Тип 5-ти осевой обработки | Поворотно-наклонный стол |
| Перемещение по осям A / C, ° | ±140 / 360 |
| Перемещение по осям X / Y / Z, мм | 850 / 950 / 550 |
| Точность позиционирования по осям X / Y / Z, мм | 0,007 / 0,007 / 0,006 |
| Повторяемость по осям A / C, сек | 5 / 5 |
| Повторяемость по осям X / Y / Z, мм | 0,004 / 0,004 / 0,004 |
| Точность позиционирования по осям A / C, сек | 10 / 10 |
| Инструмент | OMP40 |
| Деталь | RENISHAW NC4+ |
| Помпа высокого давления подачи СОЖ | опция |
| Длина, мм | 4800 |
| Ширина, мм | 3900 |
| Высота, мм | 3500 |
| Вес, кг | 17 000 |
