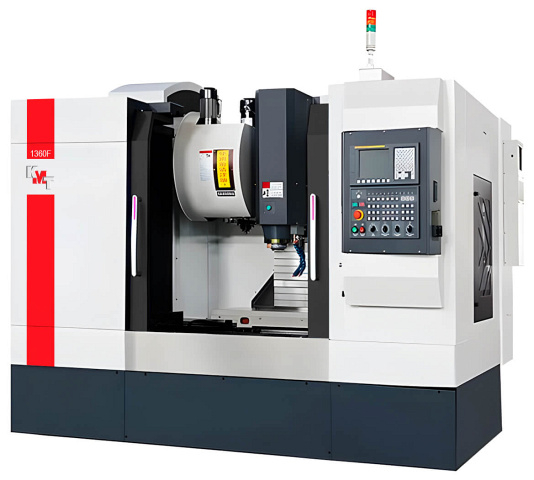

Фрезерный обрабатывающий центр 1360F
(голосов 0)
Артикул: 100860591360f Код товара: 105731
Под заказ
Вертикальные многоцелевые обрабатывающие центры1360Fпредназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей. Вертикальные многоцелевые обрабатывающие центры1360Fприменяются во всех отраслях автомобильной, авиационнной промышленности, а также в приборостроении, двигателестроении, машиностроении.
Область применения 1360F
Вертикальные многоцелевые обрабатывающие центры1360Fприменяются во всех отраслях автомобильной, авиационнной промышленности, а также в приборостроении, двигателестроении, машиностроении.
Конструктивные особенности 1360F
 |
Цельнолитая массивная станина Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |
Промышленный электрошпиндель VOLIS, Тайвань Станок комплектован высокоточным шпинделем ведущего мирового производителя. Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству. |
 |

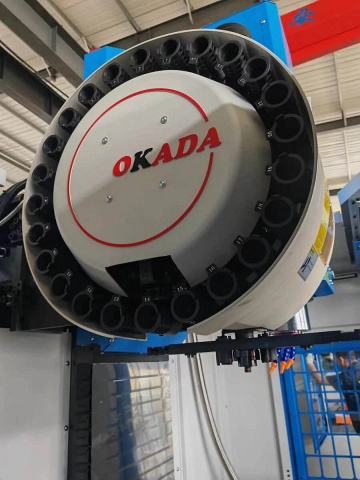

Магазин автоматической смены инструмента 24 единицы, Тайвань Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки. |
 |

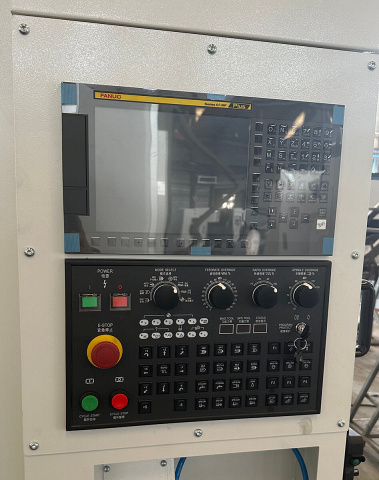

Система управления Fanuc 0i MF PLUS Благодаря единому подходу FANUC к управлению, системы ЧПУ FANUC просты в эксплуатации и программировании, а также не требуют длительного обучения. Кроме того, совместимость с более поздними версиями означает, что существующие программы можно использовать повторно, что в свою очередь снижает совокупную стоимость владения. |
 |
Цифровые серводвигатели и драйверы Fanuc Приводные системы FANUC отличаются высокой совместимостью, обеспечивая максимальную производительность оборудования. FANUC предлагает широкий ассортимент приводных систем с серводвигателями и двигателями вращения шпинделя любого размера, объединенных в высокопроизводительные комплектные узлы. |
 |

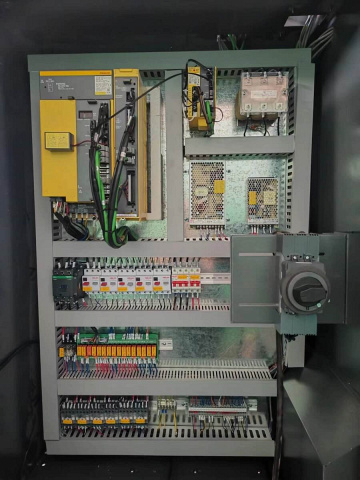

Электрический шкаф с компонентами Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония). Контакторы – Sсhneider (Франция). |
 |
Линейные направляющие HIWIN, Тайвань |
 |

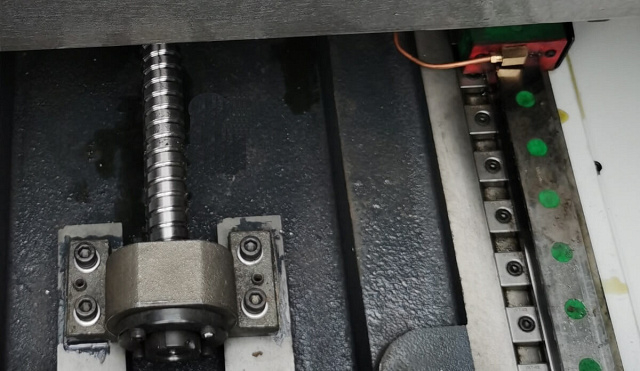

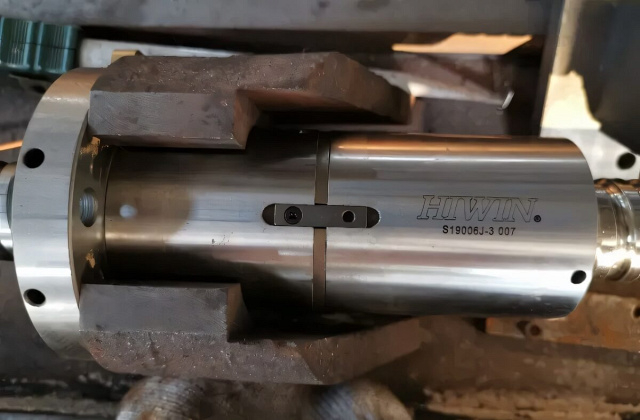

Шарико-винтоваые передачи HIWIN Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости. |
 |
Автоматическая система смазки Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности. |
 |

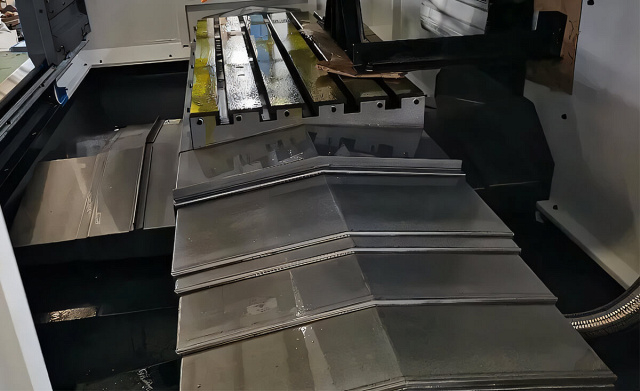

Телескопические защитные кожухи Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации. |
 |

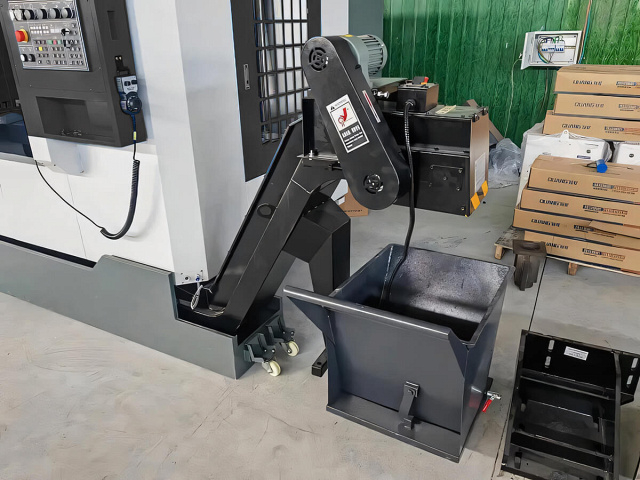

Транспортер для удаления стружки ленточного типа Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
Комплектация 1360F
Стандартная
Технические характеристики 1360F
| Характеристика | Значение |
|---|---|
| Установка 4-ой оси | есть |
| Конус шпинделя | BT40 |
| Частота вращения шпинделя, об/мин | 12 000 |
| Расстояние от центра шпинделя до колонны, мм | 650 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150 - 800 |
| Мощность двигателя шпинделя, кВт | 11 / 15 |
| Тип привода шпинделя | Прямой |
| Система ЧПУ | Fanuc |
| Модель | Fanuc 0i-TF PLUS |
| Размер стола, мм | 1300 x 600 |
| T-образные пазы, мм | 18 / 100 / 5 |
| Макс. нагрузка на стол, кг | 800 |
| Перемещение по оси X, мм | 1100 |
| Перемещение по оси Y, мм | 600 |
| Перемещение по оси Z, мм | 600 |
| Быстрые перемещения X / Y / Z, м/мин | 24 / 24 / 20 |
| Скорость подачи X / Y / Z, мм/мин | 12 000 |
| Емкость магазина инструмента | 24 |
| Макс. вес инструмента, кг | 8 |
| Макс. длина инструмента, мм | 300 |
| Макс. диаметр инструмента (при полной загрузке ячеек), мм | 100 |
| Точность позиционирования по осям X / Y / Z, мм | ±0,005 / 300 |
| Повторяемость X / Y / Z, мм | ±0,003 / 300 |
| Требуемое давление воздуха, МПa | 0,6 |
| Потребление электроэнергии, кВA | 25 |
| Длина, мм | 4450 |
| Ширина, мм | 2450 |
| Высота, мм | 2550 |
| Вес, кг | 7500 |
