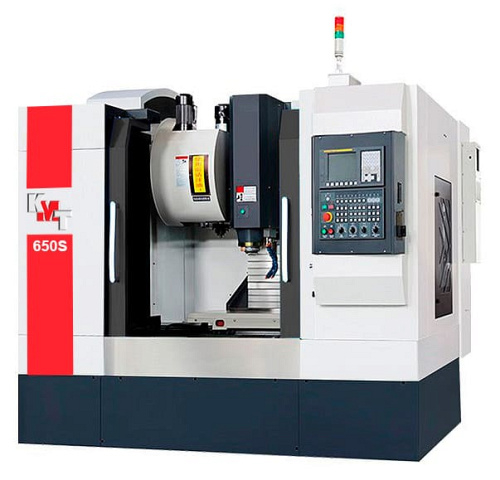

Фрезерный обрабатывающий центр 650S
(голосов 0)
Артикул: 10103727650s Код товара: 105725
Под заказ
Вертикальные многоцелевые обрабатывающие центры650Sпредназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей. Вертикальные многоцелевые обрабатывающие центры650Sприменяются во всех отраслях автомобильной, авиационной промышленности, а также в приборостроении, двигателестроении, машиностроении.
Область применения 650S
Вертикальные многоцелевые обрабатывающие центры650Sприменяются во всех отраслях автомобильной, авиационной промышленности, а также в приборостроении, двигателестроении, машиностроении.
Конструктивные особенности 650S
 |
4 ось (поворотный стол) Ø170 мм с задней бабкой Станок оснащен поворотным столом Ø170 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей. Поворотный стол оборудован 3-кулачковым патроном, так же в комплект входит ручная задняя бабка. |
 |

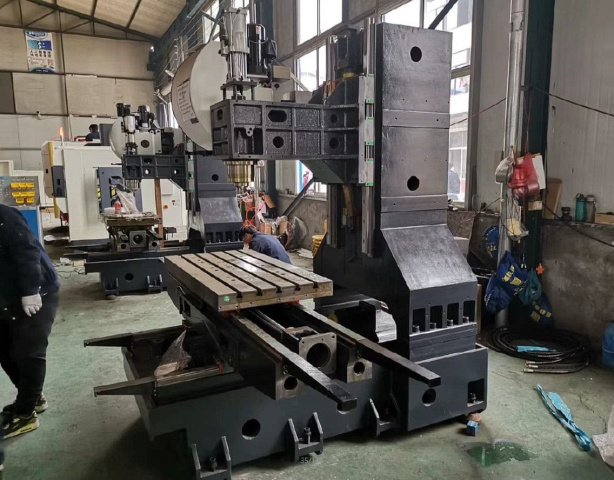

Цельнолитая массивная станина Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |

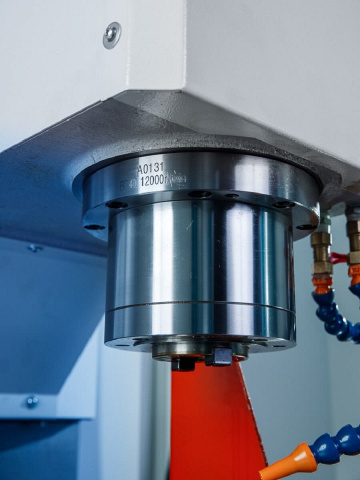

Промышленный электрошпиндель VOLIS (Тайвань) Вертикальный обрабатывающий центр с ЧПУ 650S, укомплектован высокоточным электрошпинеделем ведущего мирового производителя – Danquan Precision Machinery Co., Ltd (Тайвань). Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству. |
 |

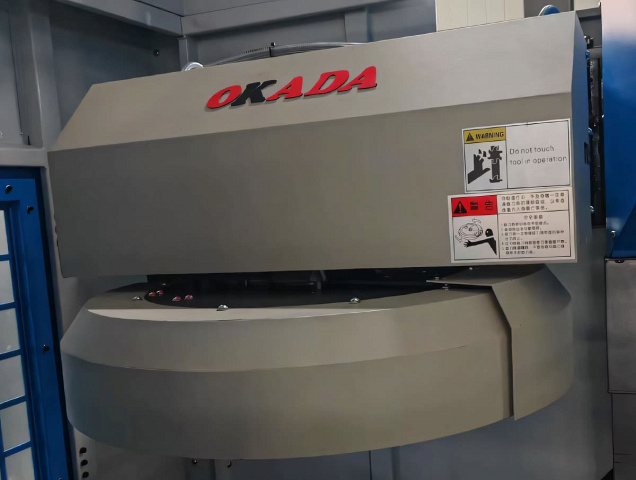

Магазин автоматической смены инструмента на 16 позиций Aimach / OKADA (Тайвань) |
 |
Система управления SIEMENS 808D ADVANCED |
 |

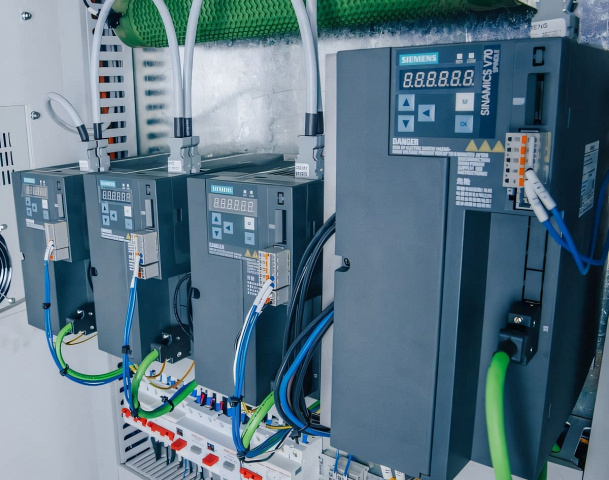

Цифровые серводвигатели и драйверы SIEMENS Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей. |
 |

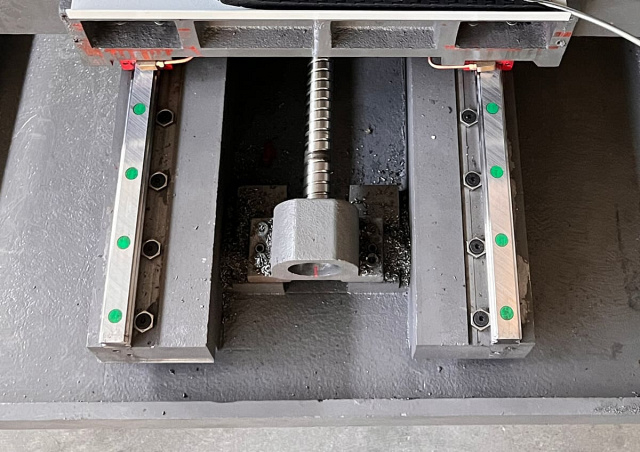

Линейные направляющие HIWIN (Тайвань) Высокая технологичность. ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости. |
 |

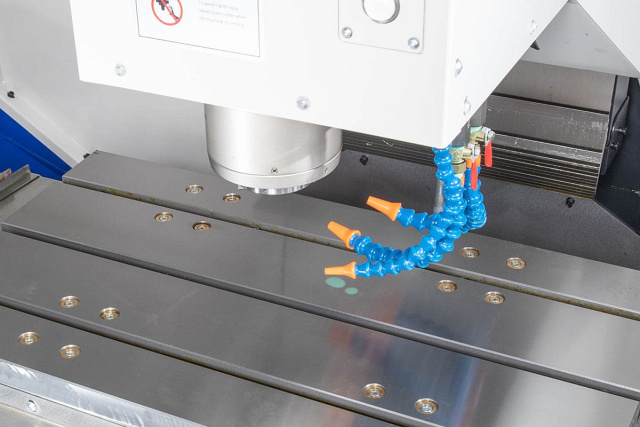

Система подачи СОЖ в зону резания Предназначена для охлаждения инструмента во время обработки. |
 |
Автоматическая система смазки Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. |
 |

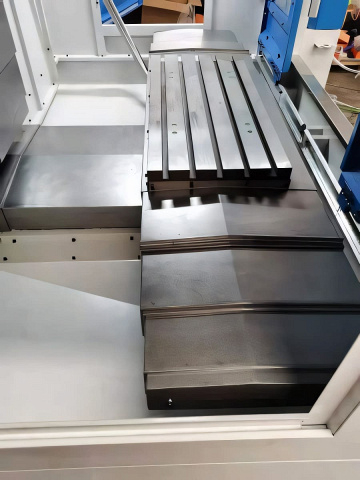

Телескопические защитные кожухи Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации. |
 |
Шнековый стружечный конвейер Удаляет стружку из зоны резания в автоматическом режиме, что позволяет минимизировать время обслуживания станка при высокопроизводительной работе. |
Комплектация 650S
Стандартная
Технические характеристики 650S
| Характеристика | Значение |
|---|---|
| Установка 4-ой оси | есть |
| Конус шпинделя | BT40 |
| Частота вращения шпинделя, об/мин | 8000 |
| Расстояние от центра шпинделя до колонны, мм | 470 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150 - 660 |
| Мощность двигателя шпинделя, кВт | 5,5 / 7,5 |
| Мощность серво-двигателей по осям X / Y / Z, кВт | 7,5 / 7,5 / 7,5 |
| Система ЧПУ | Siemens |
| Модель | Siemens 808D Advanced |
| Размер стола, мм | 800 x 420 |
| T-образные пазы, мм | 18 / 80 / 5 |
| Макс. нагрузка на стол, кг | 500 |
| Перемещение по оси X, мм | 650 |
| Перемещение по оси Y, мм | 450 |
| Перемещение по оси Z, мм | 510 |
| Быстрые перемещения X / Y / Z, м/мин | 24 / 24 / 20 |
| Скорость подачи X / Y / Z, мм/мин | 10 000 |
| Емкость магазина инструмента | 16 |
| Макс. вес инструмента, кг | 15 |
| Макс. длина инструмента, мм | 300 |
| Макс. диаметр инструмента (при полной загрузке ячеек), мм | 100 |
| Точность позиционирования по осям X / Y / Z, мм | ±0,005 / 300 |
| Повторяемость X / Y / Z, мм | ±0,003 / 300 |
| Требуемое давление воздуха, МПa | 0,6 |
| Потребление электроэнергии, кВA | 11 |
| Длина, мм | 2350 |
| Ширина, мм | 2270 |
| Высота, мм | 2500 |
| Вес, кг | 4300 |
