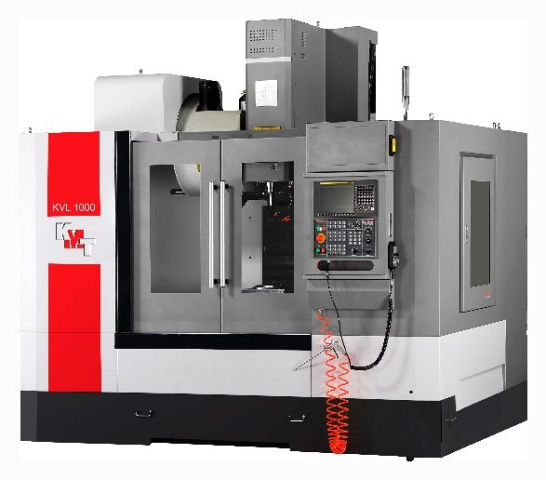

Фрезерный обрабатывающий центр KVL 1260A (VMC1060B) 3+2
(голосов 0)
Артикул: 10106858kvl_1260a_vmc1060b_3_2 Код товара: 105759
Под заказ
Вертикально-фрезерный обрабатывающий центр KVL 1260A (VMC1060B) - это современный, высокоскоростной, производительный обрабатывающий центр с ЧПУ для единичного и серийного производства. Предназначен длявысокопроизводительной и точной обработки *заготовок из стали, чугуна, цветных металлов. Обрабатывающие центры KVL 1260A (VMC1060B) предназначены для операций: Вертикально-фрезерные обрабатывающие центры серии KVL 1260A (VMC1060B) применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности. Система ЧПУ FANUC PLUS 0i-MF (5) идеально подходит для обработки деталей имеющих сложную форму, например, пресс-формы.
Область применения KVL 1260A (VMC1060B) 3+2
Вертикально-фрезерные обрабатывающие центры серии KVL 1260A (VMC1060B) применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности. Авиационная промышленность Автомобильная промышленность Машиностроение Приборостроение Изготовление пресс-форм и штампов высокого качества
Схемы обработки KVL 1260A (VMC1060B) 3+2
 |
Фрезерование канавок и пазов |
 |
Фрезерование уступов |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Торцевое фрезерование |
 |
Фрезерование уступов |
 |
Фрезерование уступов |
 |
Фрезерование отверстий и карманов (расфрезеровывание отверстия) |
 |
Фрезерование шпоночного паза |
 |
Фрезерование Т-образного паза |
Конструктивные особенности KVL 1260A (VMC1060B) 3+2
 |

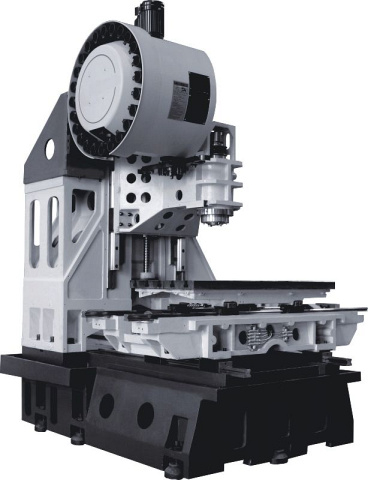

Цельнолитая станина Станина отливается из чугуна марки Mehanite с утолщенными стенками. Для снятия внутренних напряжений и придания большей прочности и жесткости проходит естественное старение. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей. Специальная конструкция станины, с увеличенной шириной направляющих у основания колоны, в месте соединения колоны с основанием - наиболее рациональное решение в соотношении жесткость - устойчивость - стоимость компоновки станка, что позволило увеличить жесткость, повысить устойчивость системы за счет смещения центра тяжести станка вниз. Специальная форма колонны в виде "трапеции" позволила значительно снизить деформации в системе жесткости станка под действием веса перемещающихся узлов, а также снизило чувствительность станка к внешним динамическим нагрузкам - от привода, со стороны основания. |
 |

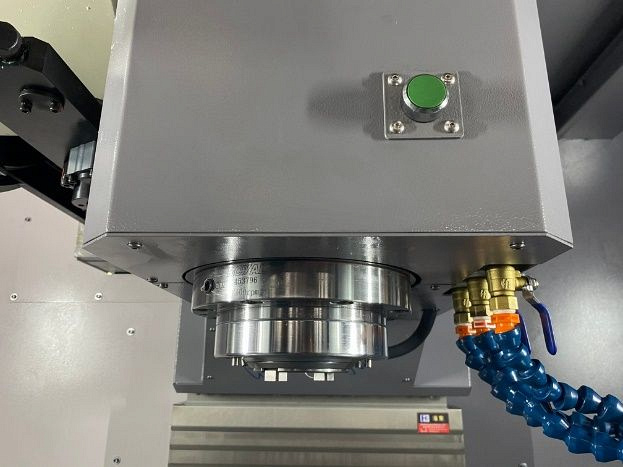

Шпиндель Шпиндель производства компании Spintech, Kenturn, ROYAL (Тайвань) или иной тайваньский производитель, характеризуется высокой точностью и повышенной жесткостью. В шпиндельном блоке устанавливаются эксклюзивные подшипники класса P4 (в передней опоре - 3 подшипника, в задней опоре 2 подшипника), а сборка всего комплекта шпинделя выполняется при постоянной температуре. Передача крутящего момента происходит за счет ременной передачи. Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы. |
 |

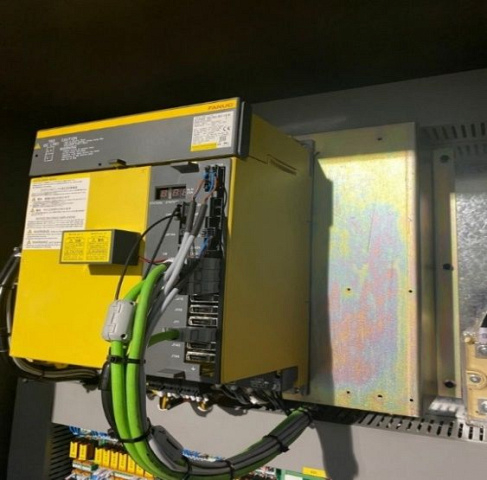

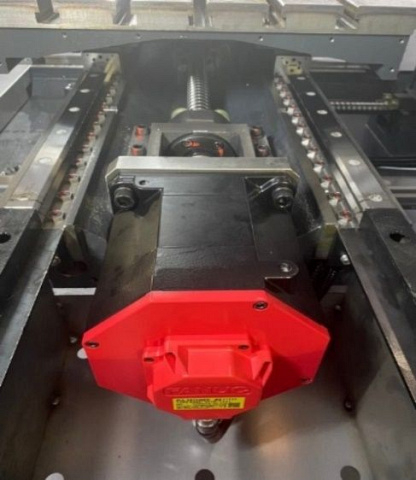

Приводы подач по осям X / Y / Z На станках серии KVL установлены оригинальные приводы подач от производителя FANUC (Япония) / HNC (Китай) обеспечивают высокую надежность, скорость и плавность перемещений. |
 |

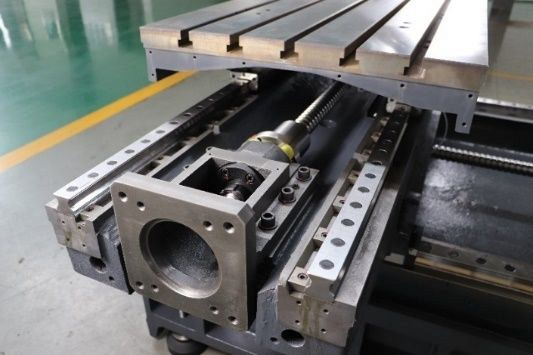

Линейные направляющие качения и ШВП На станке установлены линейные направляющие качения роликового типа по осям X / Y / Z производства PMI / THK / HIWIN (Тайвань) и ШВП (Тайвань), обеспечивающие высокую скорость и точность позиционирования. |
 |

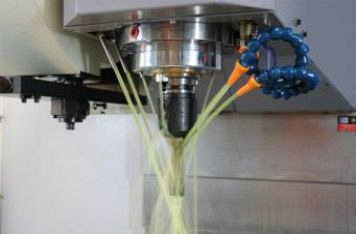

Подача СОЖ через шпиндель 20 бар Опционально станки KVL могут быть оснащены системой подачи СОЖ под высоким давлением 20bar через шпиндель станка, что позволит повысить качество обработанных поверхностей, выполнять сверление глубоких отверстий (более L>3D), увеличить производительность обработки и повысить стойкость режущего инструмента. |
 |
Масляное охлаждение шпинделя Система масляного охлаждения с динамическим контролем температуры предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы. Особенно важно при обработке алюминия и легких сплавов на высоких оборотах шпинделя длительное время, где нужно обеспечить максимальный отвод тепла от подшипников шпинделя. Для модели KVL1000A (VMC1000P) 4-оси, идет в стандартной комплектации! |
 |

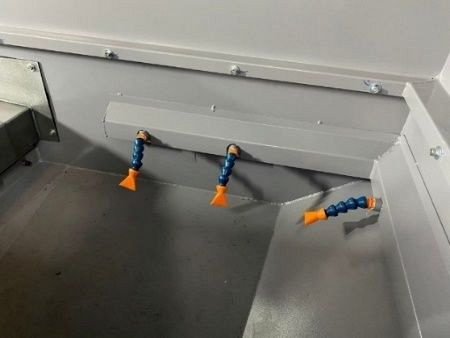

Обмыв рабочей зоны станка Позволяет сократить время на ежедневное техническое обслуживание станка. |
 |

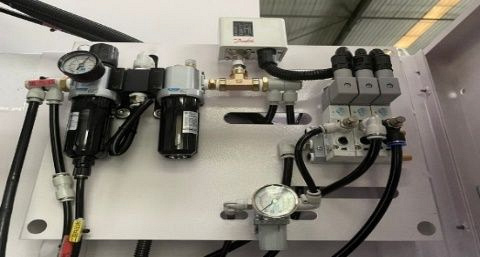

Пневматический узел На станках серии KVL установлен пневматический узел, который отвечает за разжим, зажим и подготовку шпинделя к смене инструмента. При перепаде давления имеющийся ресивер позволит безопасно произвести смену инструмента без создания аварийной ситуации. |
 |

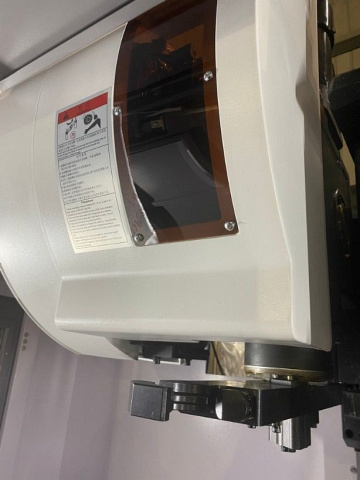

Автоматическая система смены инструмента Станок оснащен автоматической системой смены инструмента OKADA (Тайвань) на 24 позиции в зависимости от модели станка. Устройство кулачкового типа с поворотным кронштейном обеспечивает смену инструмента за 2 - 2,5 секунды. Перед сменой инструмента в принудительном порядке производится обдув конуса шпинделя. Этот тип манипулятора является лучшим выбором для быстрой и надежной работы станка. |
 |

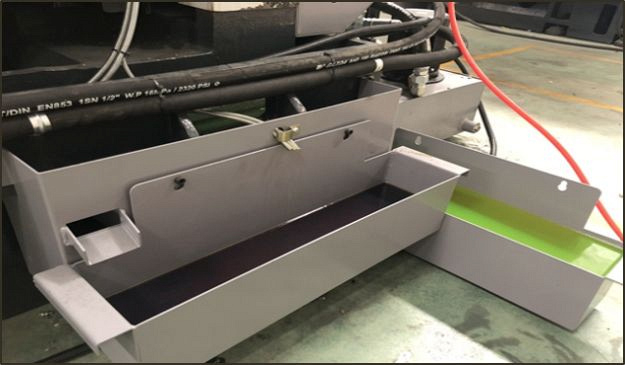

Сепаратор СОЖ дискового типа Сепаратор СОЖ предназначен для удаления масляных загрязнений из охлаждающей жидкости, что повышает эксплуатационные свойства СОЖ. |
 |

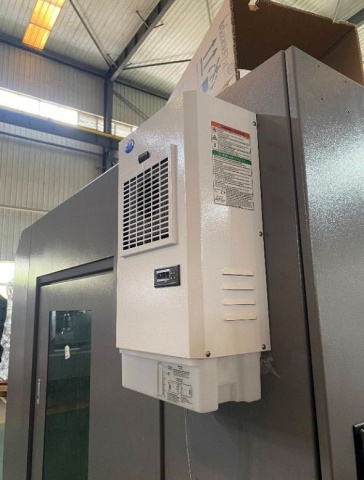

Кондиционер электрошкафа Кондиционер электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации |
 |
Наклонно-поворотный стол Станок оснащен наклонно-поворотным столом модели CNCT-250 от производителя GSA (Тайвань). Позволяет производить 5-осевую обработку, не изменяя конструкцию станка и его электрооборудование. Только для модели: KVL 1260A (VMC1060B) 3+2 оси |
 |
Подготовка для установки 4-й оси Стандартно станок имеет подготовку под установку 4-ой оси (место в электрошкафу под привод 4-ой оси, отверстия в кожухах для проводов, система ЧПУ с поддержкой 4-й оси). Система ЧПУ позволяет работать в режиме полной 4-ой оси (непрерывная обработка) так и в индексном режиме. Для установки 4-ой оси потребуется приобрести поворотный стол и привод оси в электрошкаф. |
 |

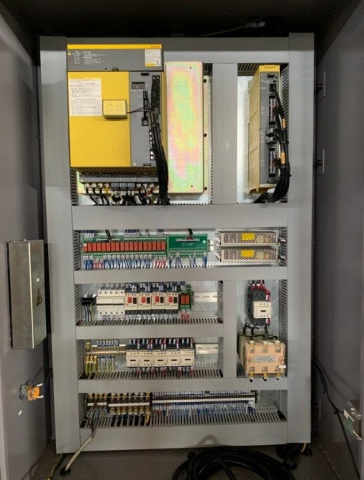

Электрокомпоненты Schneider / Omron/ Siemens Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Schneider, Siemens или Omron. |
 |

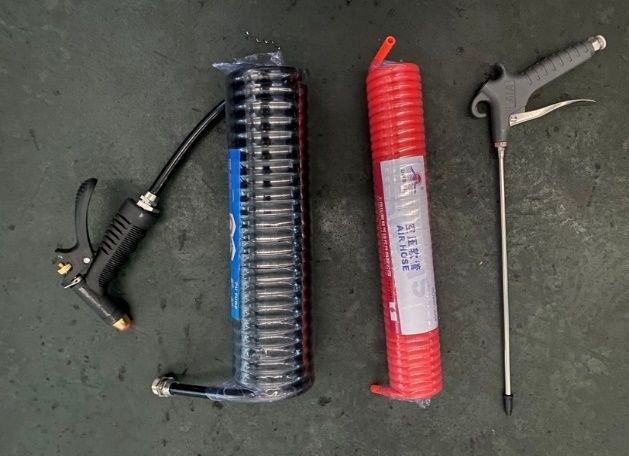

Пистолет обдува воздухом и пистолет СОЖ Пистолет для обдува рабочей зоны сжатым воздухом и СОЖ облегчает удаление стружки с заготовки и уборки рабочей зоны станка. |
 |

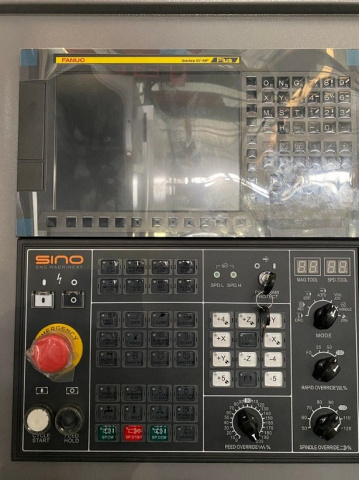

Система ЧПУ FANUC PLUS 0i-MF (type 5) В базовой комплектации устанавливается обновлённая система ЧПУ FANUC PLUS 0i-MF (5), LCD монитор 10,4 дюймов c manual guide 0i на русском языке. Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования. Только для модели: KVL 1260A (VMC1060B) |
|
Система ЧПУ FANUC 0i-MF (тип 1) В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-MF (тип 1), LCD монитор 10,4 дюймов c manual guide на русском языке. Только для модели: KVL 1260A (VMC1060B) 3+2 оси |
Комплектация KVL 1260A (VMC1060B) 3+2
Дополнительная
 |
Поворотный стол (4-я ось) GSA (Тайвань) Опционально станок может быть оснащен поворотным столом в комплектации с трех кулачковым патроном и задней бабкой производства GSA (Тайвань), что позволит значительно расширить технологические возможности оборудования, обрабатывать криволинейные элементы на телах вращения с применением 4-х осей. Только для модели: KVL 1260A (VMC1060B) |
Технические характеристики KVL 1260A (VMC1060B) 3+2
| Характеристика | Значение |
|---|---|
| ЦЕНА | 119 221 $ |
| Установка 4-ой оси | есть |
| Конус шпинделя | ВТ40 |
| Частота вращения шпинделя, об/мин | 20 - 10 000 |
| Расстояние от центра шпинделя до колонны, мм | 667 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 110 - 740 |
| Мощность двигателя шпинделя, кВт | 11 / 15,5 |
| Крутящий момент, Нм | 70 / 118 |
| Тип привода шпинделя | Ремень |
| Мощность серво-двигателей по осям X / Y / Z, кВт | 3 / 3 / 3 |
| Мощность помпы СОЖ, кВт | 0,5 |
| Внутренний диаметр шпинделя, мм | 70 |
| Внешний диаметр шпинделя, мм | 150 |
| Система ЧПУ | Fanuc |
| Модель | FANUC 0i-MF(1) |
| Размер стола, мм | 1200 x 600 |
| T-образные пазы, мм | 5 x 18 x 100 |
| Макс. нагрузка на стол, кг | 800 |
| Перемещение по оси X, мм | 1000 |
| Перемещение по оси Y, мм | 620 |
| Перемещение по оси Z, мм | 630 |
| Тип направляющих X / Y / Z | Качения |
| Быстрые перемещения X / Y / Z, м/мин | 36 / 36 / 32 |
| Скорость подачи X / Y / Z, мм/мин | 12 000 |
| Емкость магазина инструмента | 24 (тип - рука) |
| Макс. вес инструмента, кг | 8 |
| Макс. длина инструмента, мм | 300 |
| Макс. диаметр инструмента (при полной загрузке ячеек), мм | 78 |
| Время смены инструмента, с | 2,5 |
| Точность позиционирования по осям X / Y / Z, мм | ± 0,008 |
| Повторяемость X / Y / Z, мм | ± 0,005 |
| Объем бака СОЖ, л | 312 |
| Давление воздуха, Бар | 6 - 8 |
| Диаметр ШВП, мм | 40 x 16 |
| Ширина направляющих по осям X / Y / Z, мм | 35 / 45 / 45 |
| Макс. диаметр инструмента (без инструмента в соседних позициях), мм | 120 |
| Потребление электроэнергии, кВA | 20 |
| Длина, мм | 4600 |
| Ширина, мм | 2620 |
| Высота, мм | 2810 |
| Вес, кг | 6800 |
