Фрезерный обрабатывающий центр KVL855 QZ (VMC855)

Вертикальные многоцелевые обрабатывающие центры серии KVL 855 QZ (VMC855) предназначены для обработки деталей, требующих высокой точности (точность позиционирования 0,008 мм), имеющих сложную форму, например, пресс-формы.Обрабатывающие центры KVL 855 QZ (VMC855) предназначены дляопераций*:фрезерование;сверление;зенкерование;растачивание;нарезание резьбы;обработка двухмерных и трехмерных изогнутых поверхностей;обработка наклонных поверхностей.* Все эти операции могут быть осуществлены за одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей.Область применения Обрабатывающие центры KVL 855 QZ (VMC855) предназначены дляопераций*: Вертикальные обрабатывающие центры KVL 855 QZ (VMC855) применяются во всех отраслях автомобильной, авиационнной промышленности, а также в приборостроении, двигателестроении, машиностроении. * Все эти операции могут быть осуществлены за одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей. Область применения Авиационная промышленность Автомобильная промышленность Двигателестроение Приборостроение Машиностроение

Область применения KVL855 QZ (VMC855)

Вертикальные обрабатывающие центры KVL 855 QZ (VMC855) применяются во всех отраслях автомобильной, авиационнной промышленности, а также в приборостроении, двигателестроении, машиностроении. Авиационная промышленность Автомобильная промышленность Двигателестроение Приборостроение Машиностроение

Схемы обработки KVL855 QZ (VMC855)

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Фрезерование Т-образного паза

Конструктивные особенности KVL855 QZ (VMC855)

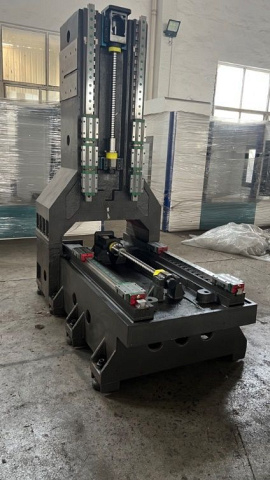

	Цельнолитая станина увеличенной массы Основные компоненты станины изготавливаются из высококачественного чугуна, проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивая отсутствие вибраций и высокую точность.

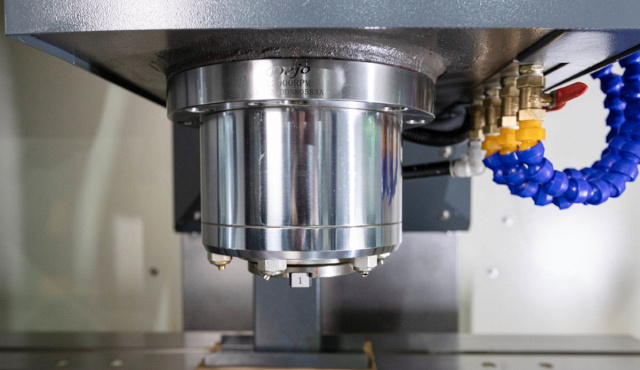

	Шпиндель Шпиндель производства компании DEJO (Тайвань), характеризуется высокой точностью и повышенной жесткостью. Передача крутящего момента происходит за счет ременной передачи. Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.

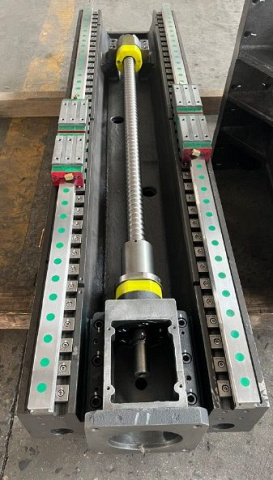

	Линейные направляющие качения В качестве пары направляющих трех осей используются линейные роликовые направляющие PMI (Тайвань), имеющие преимущества меньшего трения, меньшей вибрации на высокой скорости, отличаются высокой точностью позиционирования, а также обеспечивают высокую эффективность работы сервопривода. Таким образом, точность и стабильность станка значительно улучшаются.

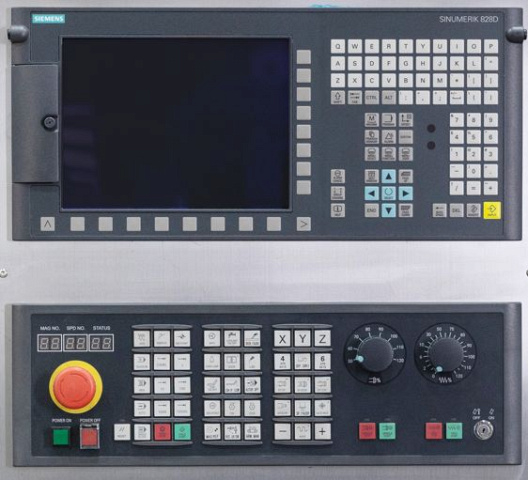

	Система ЧПУ SIEMENS 828D
	Автоматическая система смены инструмента Обрабатывающие центры KVL855 оснащен 24 позиционной системой смены инструмента – тип «рука». Время смены инструмента – 2,5 секунды.

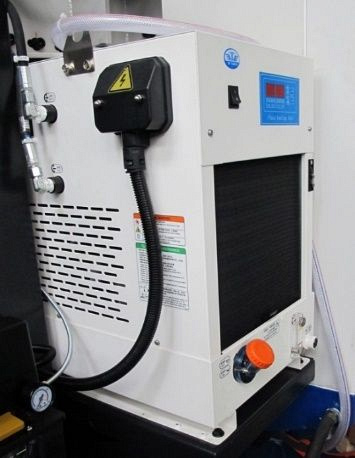

	Масляное охлаждение шпинделя Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы.
	Система смыва стружки Обильная подача СОЖ облегчает уборку станка.

Комплектация KVL855 QZ (VMC855)

Стандартная

• Система ЧПУ SIEMENS 828D (SW23X) - USB порт, MPG пульт.
• Шпиндель BT-40 DEJO (Тайвань) - 12 000 об/мин, мощность главного двигателя 9 / 22 кВт, производства SIEMENS (Германия), прямой привод.
• Автоматическое устройство смены инструмента ATC - На 24 позиций (тип рука).

Технические характеристики KVL855 QZ (VMC855)
