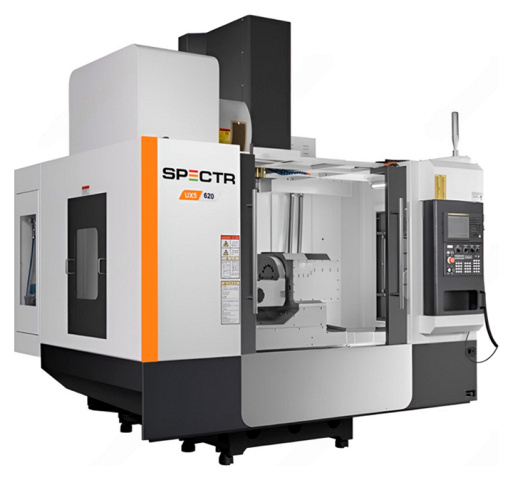

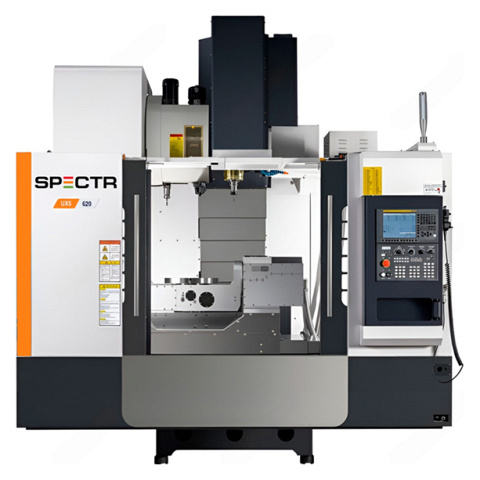

Фрезерный обрабатывающий центр SPECTR UX5-620
Артикул: 10082008ux5_620 Код товара: 105537
Фрезерные обрабатывающие центрыSPECTR UX5-620предназначены для высокоточной обработки корпусных заготовок и тел вращения с пяти разных сторон за один установ. Возможности оборудования позволяют работать с заготовками из стальных, алюминиевых, жаропрочных и нержавеющих сплавов. Станок представляет собой фрезерный обрабатывающий центр вертикального типа с наклонно-поворотным столом с двумя опорами. Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей: машиностроение;производство инструментов и пресс-форм;контрактное изготовление деталей;пищевая промышленность;агротехническое машиностроение;оснастка для производства пластика;детали для аэрокосмической промышленности;компоненты автомобильной отрасли;энергетическая промышленность;судостроение;железнодорожная промышленность;опытное и исследовательское машиностроение.
Область применения SPECTR UX5-620
Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей: машиностроение;производство инструментов и пресс-форм;контрактное изготовление деталей;пищевая промышленность;агротехническое машиностроение;оснастка для производства пластика;детали для аэрокосмической промышленности;компоненты автомобильной отрасли;энергетическая промышленность;судостроение;железнодорожная промышленность;опытное и исследовательское машиностроение. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества
Схемы обработки SPECTR UX5-620
 |
Фрезерование канавок и пазов |
 |
Фрезерование уступов |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Торцевое фрезерование |
 |
Фрезерование уступов |
 |
Фрезерование уступов |
 |
Торцевое фрезерование |
 |
Фрезерование отверстий и карманов (расфрезеровывание отверстия) |
 |
Фрезерование шпоночного паза |
 |
Торцевое фрезерование |
 |
Фрезерование Т-образного паза |

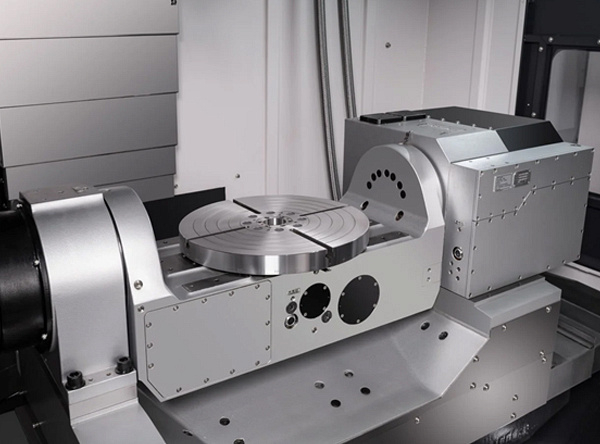

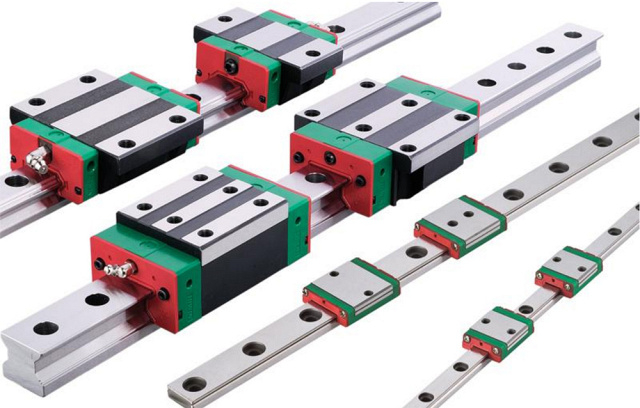

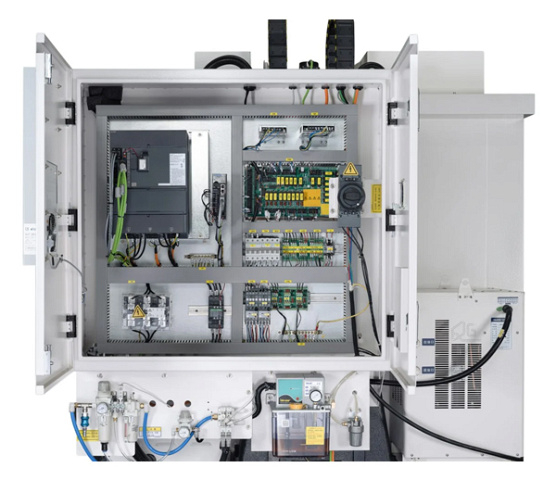

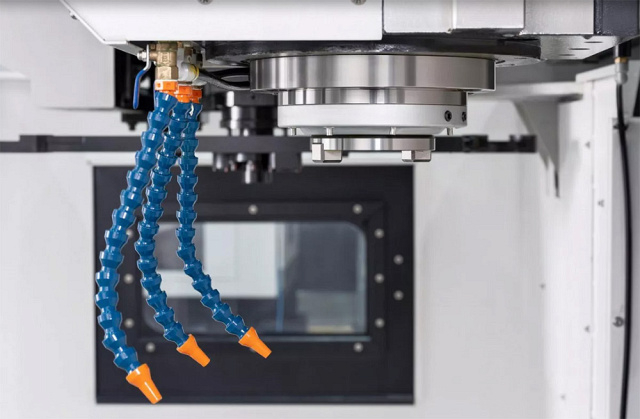

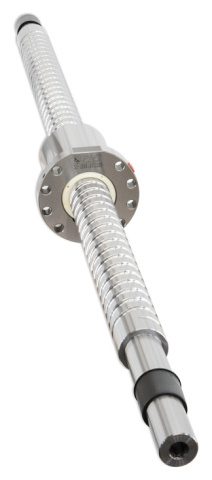

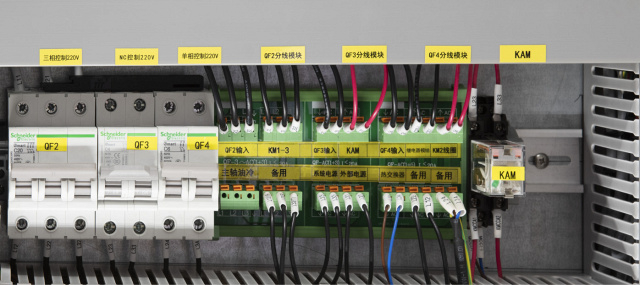

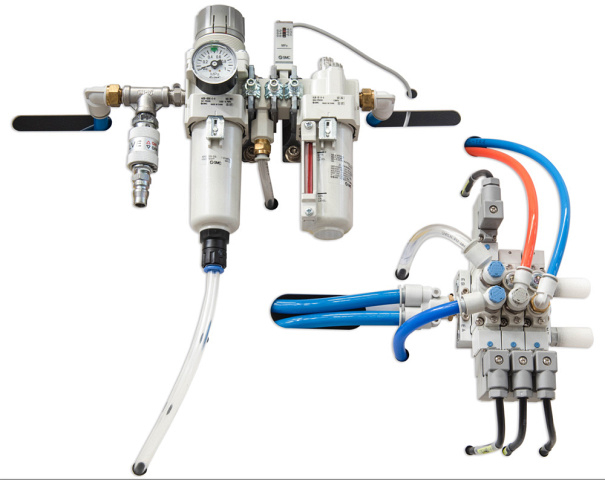

Конструктивные особенности SPECTR UX5-620

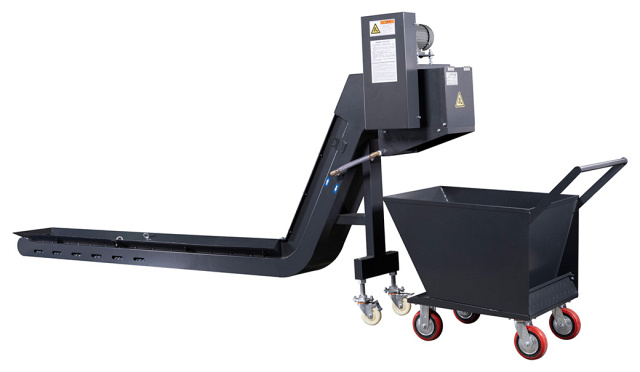

Комплектация SPECTR UX5-620
Технические характеристики SPECTR UX5-620
| Характеристика | Значение |
|---|---|
| ЦЕНА | 14 156 818 ₽ |
| Тип обработки | Поворотно-наклонный стол |
| Привод | Прямой |
| Диаметр круглого стола, мм | Ø 400 |
| Макс. нагрузка на стол, кг | 200 |
| Макс. устанавливаемый диаметр, мм | Ø 620 |
| Диаметр центрального овтерстия, мм | Ø 50H7 |
| Т-паз (кол-во x ширина), мм | 12H7 |
| Угол поворота осей A / С, ° | +30º～-120 / 360 |
| Макс. скорость осей A / C, об/мин | 12,5 / 20 |
| Макс. крутящий момент осей A / C, Нм | 550 |
| Конус | BT40 |
| Максимальная частота вращения, об/мин | 12 000 |
| Крутящий момент шпинделя, Нм | 118 |

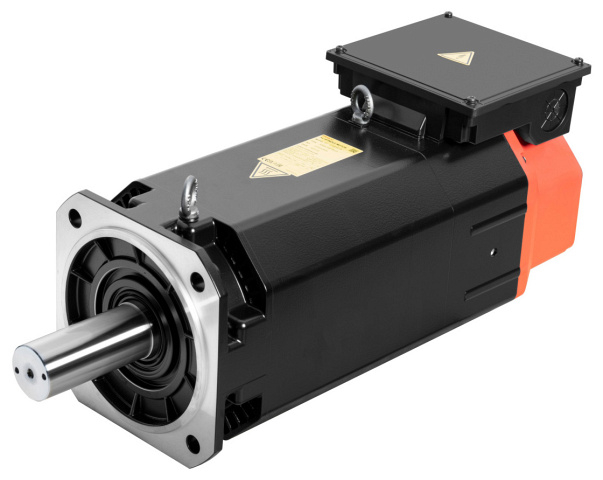

| Мощность шпинделей, кВт | 11 / 15 |
| ATC тип | Рука-манипулятор |

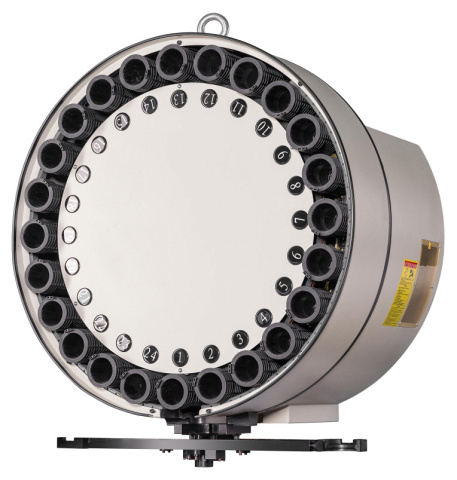

| Емкость магазина, шт. | 24 |
| Быстрые перемещения по осям X / Y / Z, м/мин | 36 / 36 / 36 |
| Макс. скорость подачи при резании, м/мин | 1 - 10 000 |

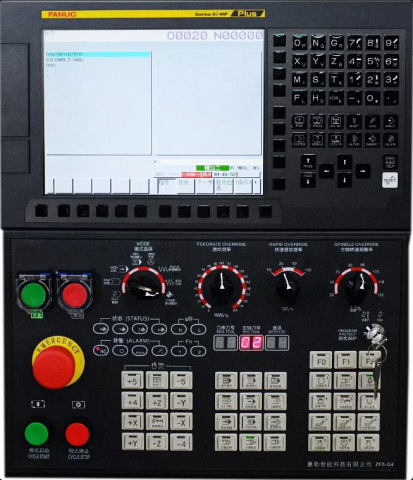

| Система ЧПУ | Fanuc |
| Тип 5-ти осевой обработки | Поворотно-наклонный стол |
| Расстояние от конца шпинделя до стола, мм | 120～720 |
| Перемещение по осям X / Y / Z, мм | 750 / 600 / 600 |
| Общая мощность, кВт | 30 |
| Требуемое давление воздуха, МПa | 0.6～0.8 |
| Подключение к сети | 3/PE, AC380V, 50Hz |
| Точность позиционирования по осям X / Y / Z, мм | 0,008 |
| Повторяемость по осям X / Y / Z, мм | 0,004 |
| Длина, мм | 2900 |
| Ширина, мм | 2400 |
| Высота, мм | 3000 |
| Вес, кг | 8000 |
