Фрезерный станок по камню с ЧПУ с АТС TS 1325M

Фрезерный станок по камню с ЧПУ с АТС TS 1325M

Компания 'Невастанкомаш' представляет инновационный фрезерный станок по камню с ЧПУ и автоматической инструментальной сменой (АТС) модели TS 1325M. Этот высокоточный оборудование предназначено для обработки различных материалов, таких как мрамор, гранит, керамика и другие.

Преимущества фрезерного станка TS 1325M:

• Высокая точность и скорость обработки
• ЧПУ система для точного управления процессом
• Автоматическая инструментальная смена для повышения эффективности работы
• Надежность и долговечность
• Простота использования и обслуживания

Особенности и назначение:

Фрезерный станок TS 1325M обладает мощным шпинделем для обработки твердых материалов, а также специальным программным обеспечением для создания сложных рельефов и узоров. Он идеально подходит для производства памятников, столешниц, фасадов зданий и других изделий из камня.

Сферы применения:

• Производство надгробных памятников и плит
• Изготовление предметов интерьера из натурального камня
• Строительство и архитектура
• Промышленное производство каменных изделий

Закажите фрезерный станок по камню с ЧПУ с АТС TS 1325M у компании 'Невастанкомаш' и повысьте эффективность и качество вашего производства!

Фрезерный станок по камню

С их помощью можно обрабатывать торцы каменных плит, наносить гравировку и рельефные изображения на гранит и мрамор.

Рабочий инструмент для фрезерных станков — алмазные фрезы, дополнительно автоматическая система смены инструмента на 8 шт.

Гальваническими работают по мрамору, спечными по граниту.

Важную роль здесь занимает ЧПУ оборудование для камнеобработки, которые могут контролировать местоположение рабочего инструмента и самостоятельно направлять его в другом направлении в зависимости от установленной на станке задачи.

ЧПУ станки имеют возможность перемещения сразу в 3 плоскостях, а также наклона и вращения.

Обрабатываемые материалы:

• камень (мрамор, гранит);
• древесина;
• композитные материалы;
• полистиролы;
• цветной металл;
• оргстекло;
• модельный пластик.

ОПИСАНИЕ УЗЛОВ:

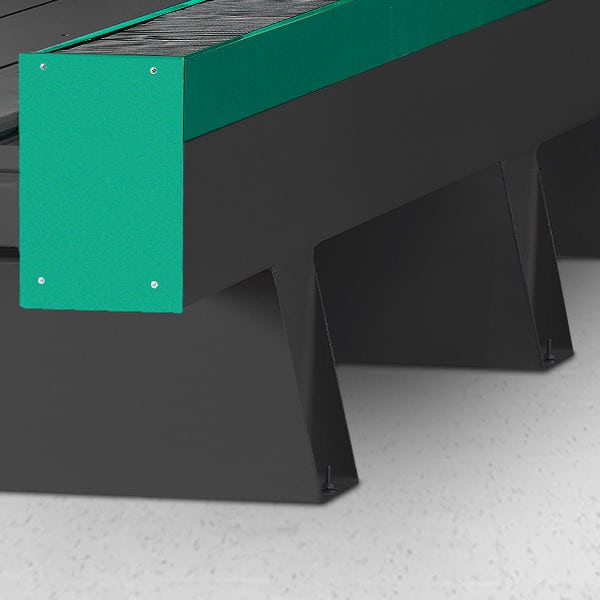

	Сварная жесткая станина. Важнейшим компонентом в конструкции станка является станина. В основе станков серии TS - сварная станина, изготовленная из листового металла и труб прямоугольного сечения, толщиной стенки 18 мм, что обеспечивает высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров.

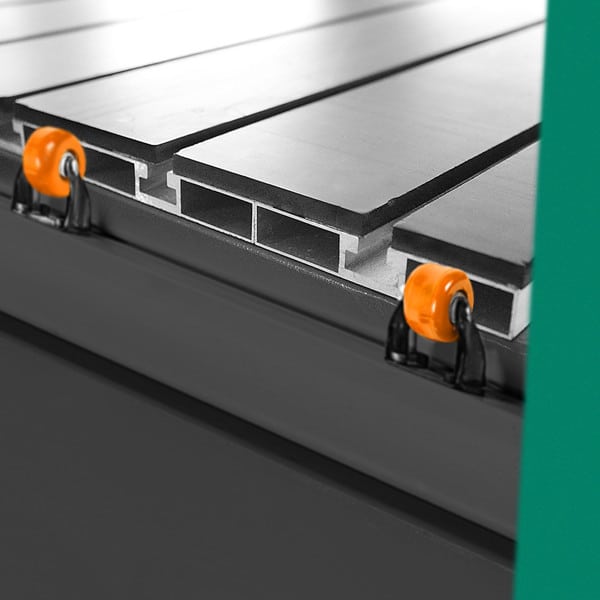

	Рабочий стол. Стол представляет из себя герметичную ванну для сбора СОЖ. Стол имеет покрытие алюминиевым профилем с T - образными пазами и защитным пластиком (жертвенник).

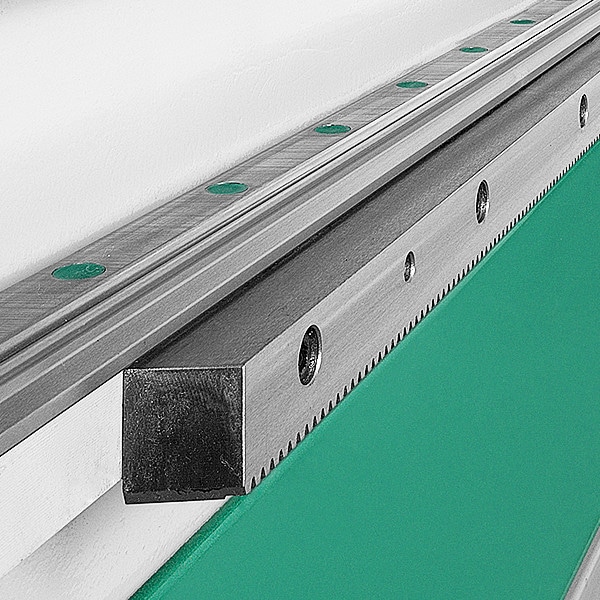

	Высокоточные направляющие. Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы TBI. Сечение направляющих 20 мм.

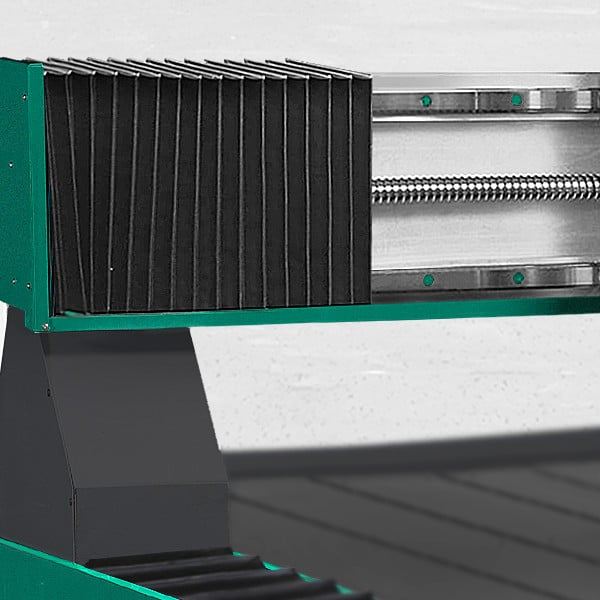

	Закрытые направляющие. Все направляющие на станке надежно закрыты шторками, что не позволяет каменной стружки и СОЖ попадать на них. Тем самым повышая срок службы станка.

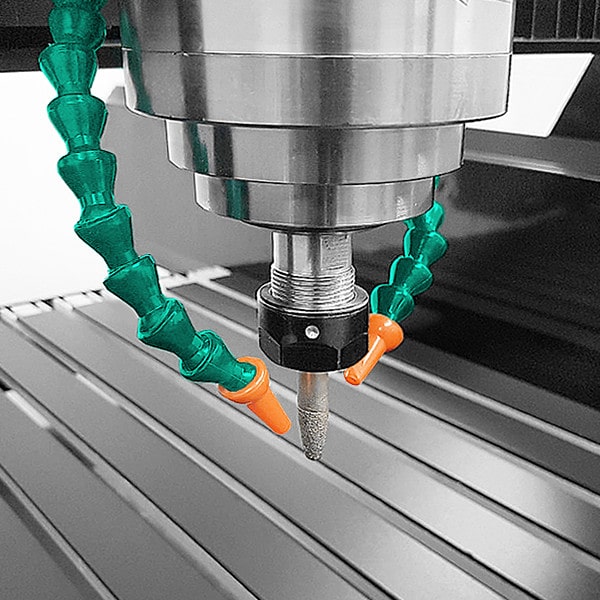

	Система подачи СОЖ Станок оснащен системой подачи СОЖ. Подача СОЖ под давлением обеспечивает интенсивный отвод тепла по всей линии реза и улучшает смазывающее, проникающее, стружкодробящее, моющее действие эмульсии.

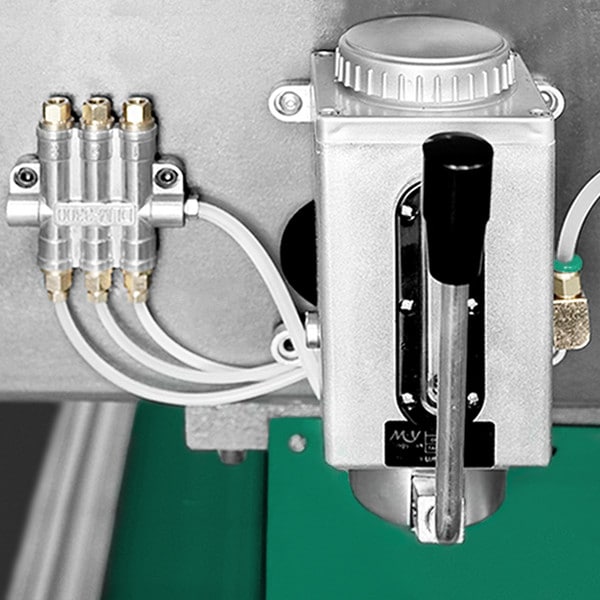

	Система смазки. Система централизованной смазки позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

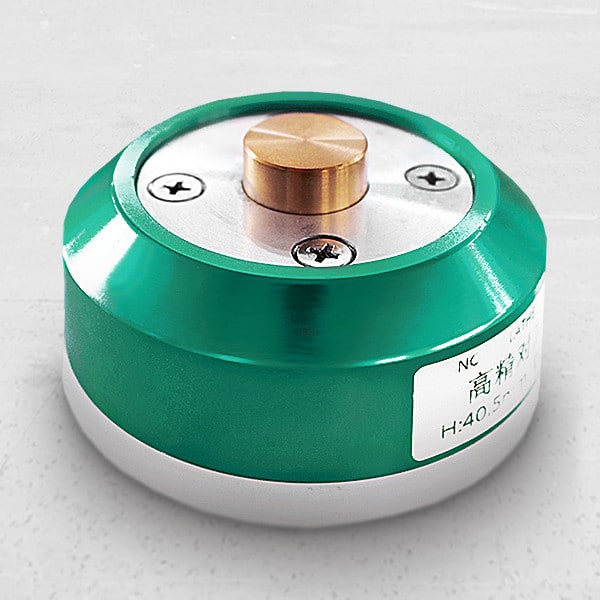

	Датчик измерения. Датчик измерения длины инструмента и высоты заготовки Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала.

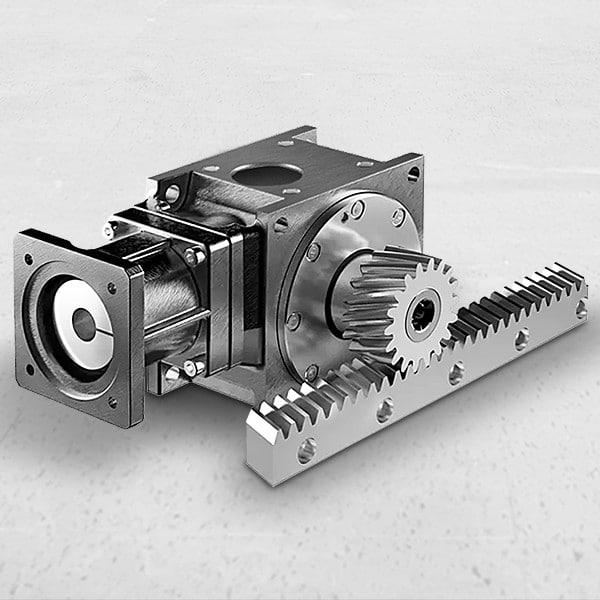

	Косозубая рейка. Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка.

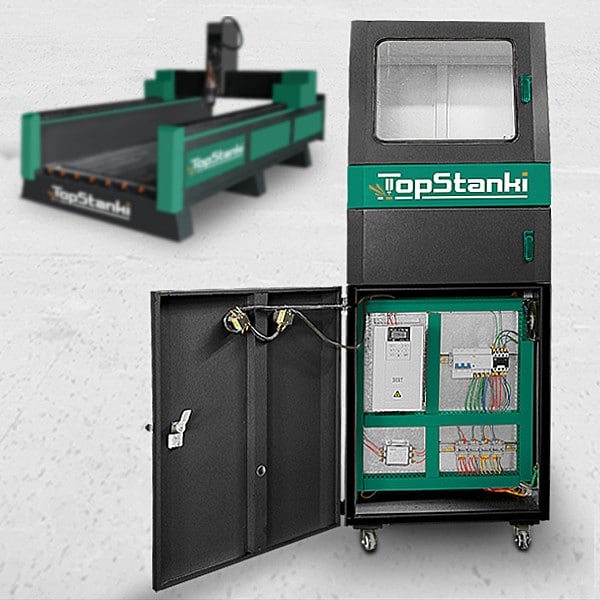

	Электрошкаф. Отдельно стоящий электрошкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий.

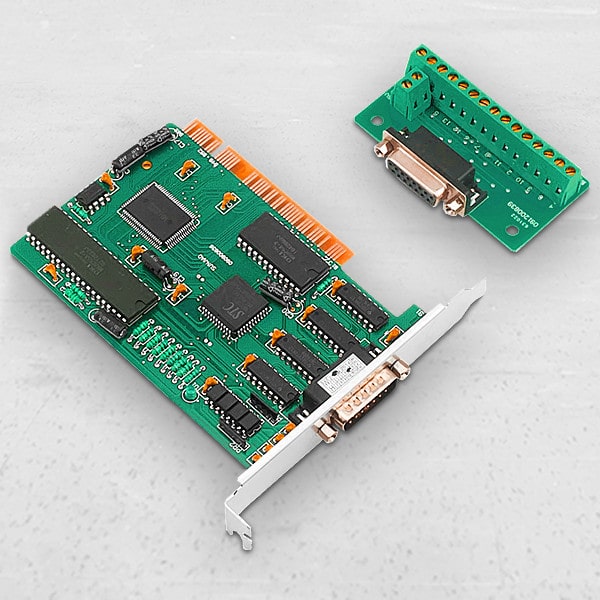

	Система управления. Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы.

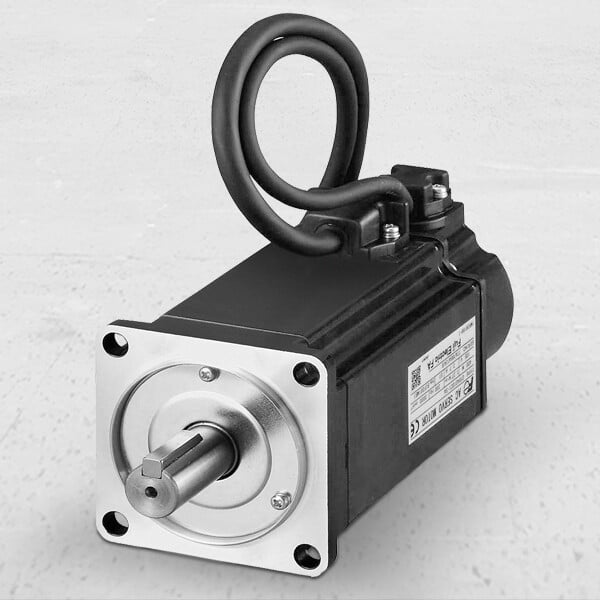

	Шаговые двигатели. Шаговые двигатели. Индивидуальный привод перемещения портала, суппорта и шпинделя по осям X, Y и Z обеспечивает высокую точность перемещения и считывания размера, что позволяет обрабатывать изделия с высокой скоростью и точностью.

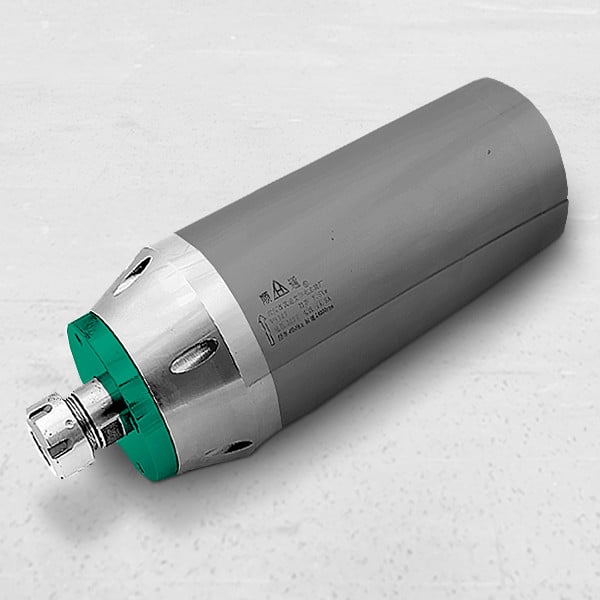

	Шпиндель. За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Охлаждение двигателя водяное.

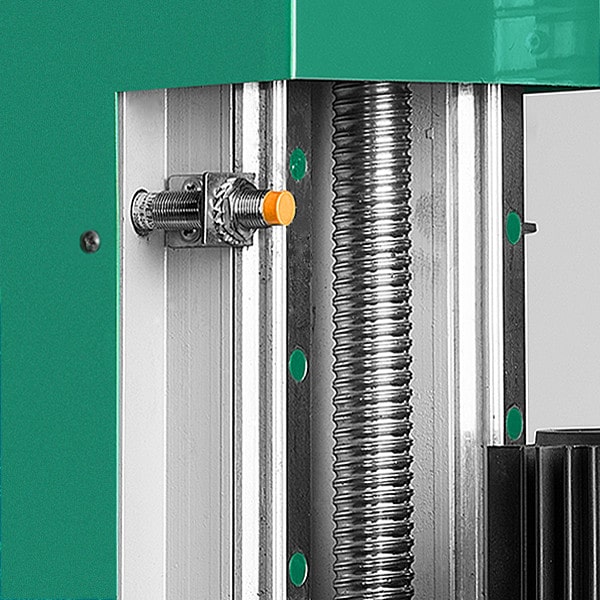

	Высокопрецизионные винтовые пары. Высокопрецизионные винтовые пары, сечение 25 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.

Технические характеристики

• Модель ЧПУ с АТС TS 1325M
