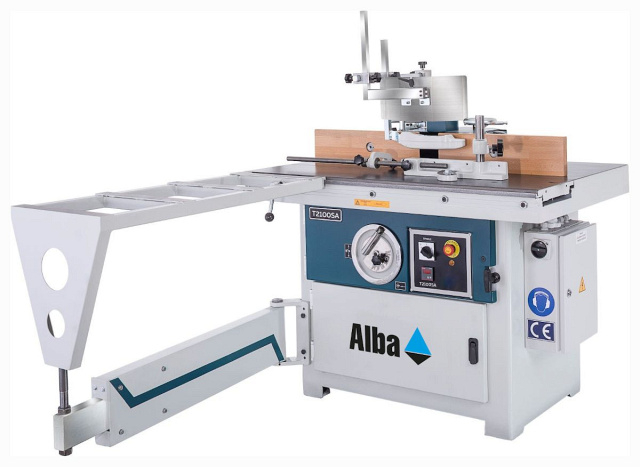

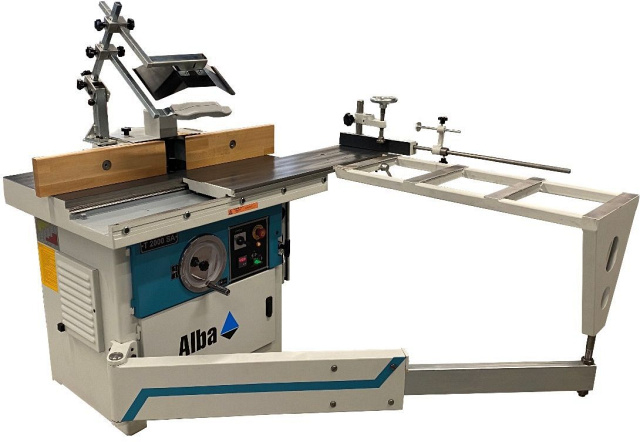

Фрезерный станок с кареткой и сменным шпинделем ALBA T2100SA
(голосов 0)
Артикул: 9882337t2100sa Код товара: 106938
Под заказ
Предназначен для выполнения разнообразных фрезерных работ по дереву, зарезки простых шипов и проушин с помощью шипорезной каретки, продольного фрезерования по направляющим линейкам, криволинейного фрезерования по шаблону и фрезерования концевым инструментом. Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.
Схемы обработки
 |
Продольное фрезерование |
 |
Фрезерование шипов и проушин |
 |
Криволинейное фрезерование по шаблону |
 |
Фрезерование концевыми фрезами |
Конструктивные особенности
 |
Сменный шпиндель МК5 Удобная смена шпинделей под разные посадочные диаметры фрез: 30, 32, 40, 50 и шпиндель для концевых фрез. Позволяет в одном станке иметь шпиндели разных диаметров и работать концевым инструментом. Удобно, когда фрезы имеют разные посадочные диаметры, а собранные комплекты фрез можно менять вместе со шпинделем, не снимая их. В комплекте поставляется 3 шпинделя: Ø32 мм, Ø40 мм и для концевых фрез (с цангами под диаметры хвостовиков 8 / 10 / 12 мм) Шпиндель МК5 имеет усиленную конструкцию. Предназначен для работы с тяжелыми фрезами при интенсивных условиях эксплуатации. |
 |

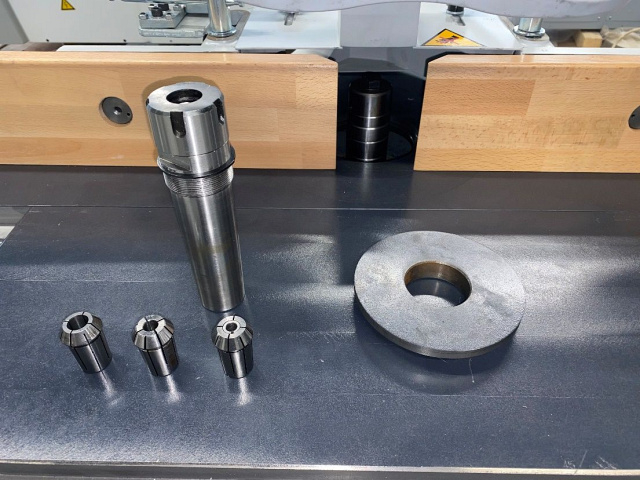

Шпиндель под концевой инструмент В комплекте со станком поставляется шпиндель под концевой инструмент с креплением под цангу. Цанги под диаметры хвостовиков 8 / 10 / 12 мм входят в комплект поставки. Ключ для съема шпинделя и ключ для зажима цанг поставляются также в комплекте со станком. |
 |

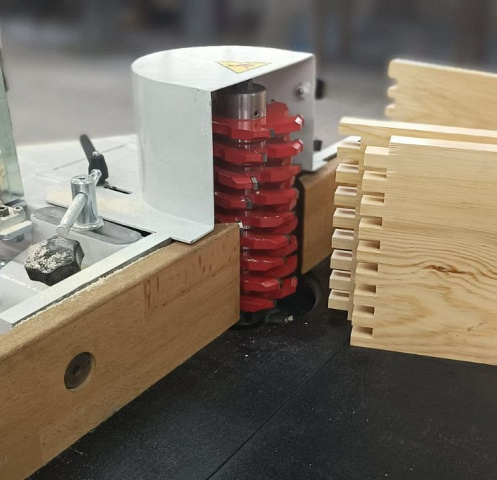

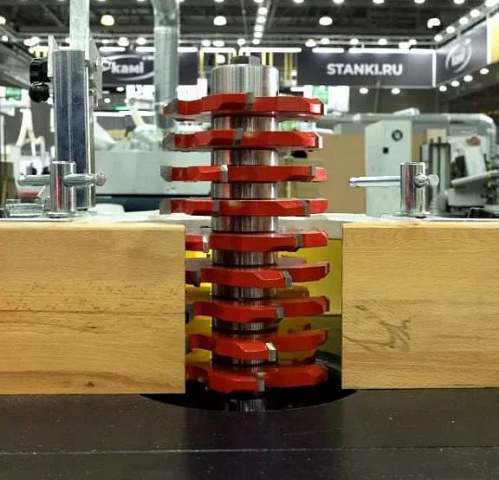

Увеличенная рабочая высота шпинделя Рабочая высота шпинделя Ø40 мм – 240 мм! Позволяет обрабатывать заготовки увеличенной высоты, например при нарезке прямых ящичных шипов. *Фрезы в комплект поставки не входят |
 |
Шипорезная каретка с расширительным столом Чугунная шипорезная каретка позволяет работать с тяжелыми заготовками и сохраняет точность перемещения на всем периоде службы станка. Телескопическая опора с расширительным столом позволяет удобно работать с габаритными заготовками. Оснащена упором и винтовым прижимом заготовки. |
 |

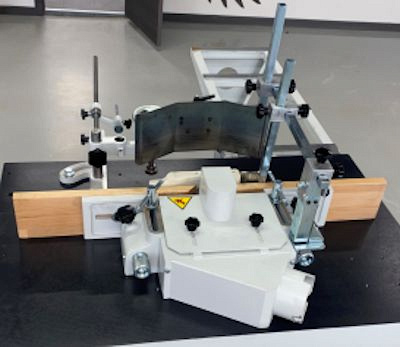

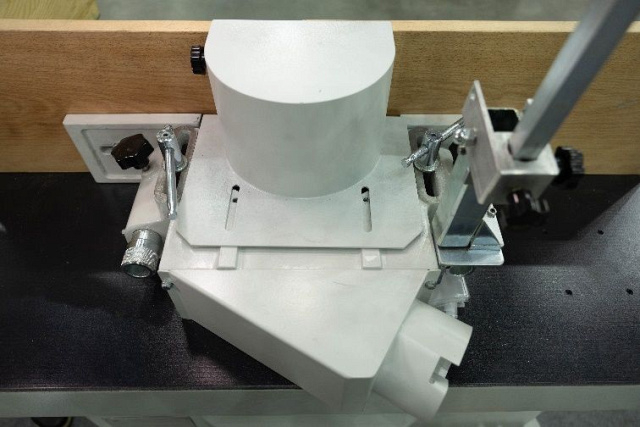

Защитный кожух Кожух для фрез Ø270 мм. Имеет регулировку направляющих с помощью винтов. Прижимное устройство входит в комплект поставки. Фиксирует заготовку в двух плоскостях: сверху к столу и сбоку к направляющим, что обеспечивает точность обработки и безопасность оператора. |
 |

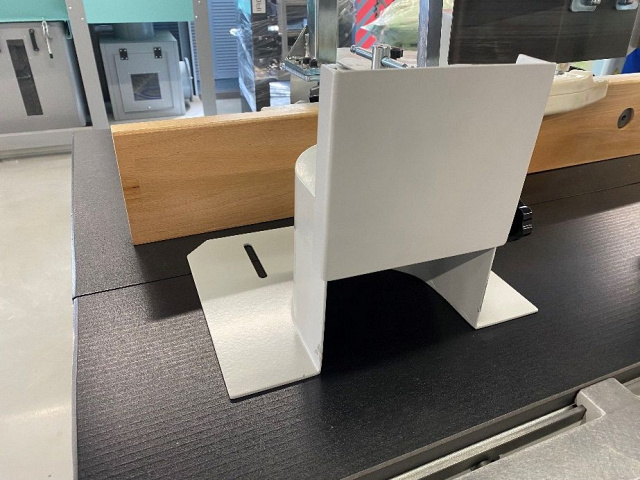

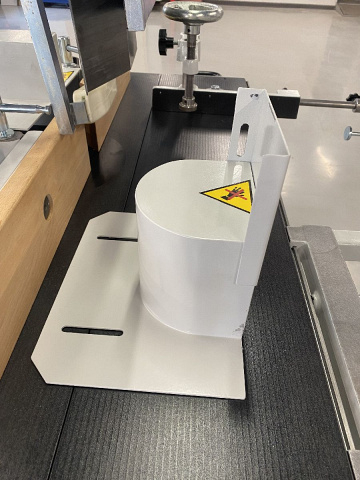

Дополнительный защитный кожух При установке вала ф40мм с увеличенной высотой, сверху на кожух устанавливается дополнительный защитный кожух для фрез Ø до 210 мм. |
 |

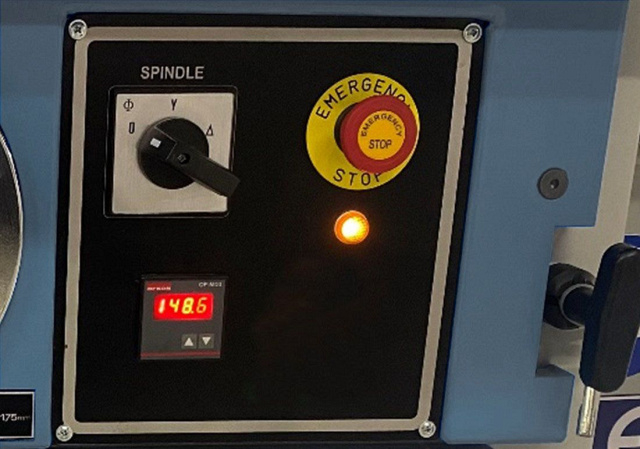

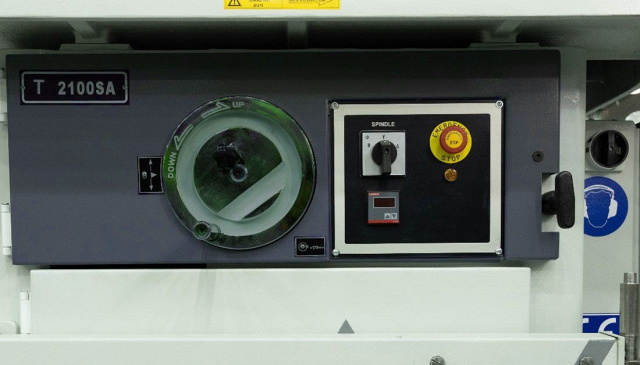

Панель управления На панели расположены: переключатель звезда/треугольник включения станка, аварийный выключатель, маховик подъема / опускания шпинделя, электронный счетчик положения шпинделя и рукоятка стопора шпинделя при смене инструмента. |
 |
Счетчик высоты шпинделя Для точного позиционирования шпинделя по высоте станки оснащены электронным счетчиком. Это позволяет быстро настраивать вертикальное положение фрезы и сокращает время при повторных перенастройках. |
.jpg) |

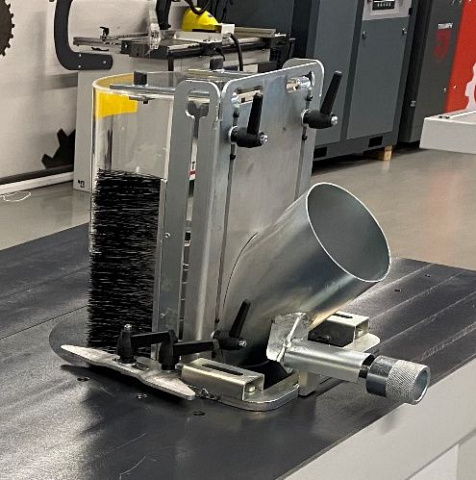

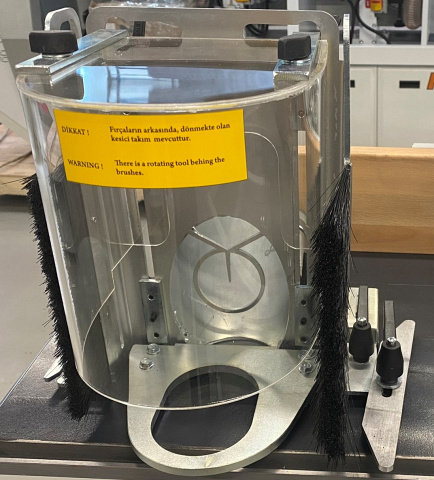

Копировальное устройство Предназначено для работы по шаблону и входит в комплект поставки. Обеспечивает безопасность работы. Сзади расположен аспирационный патрубок Ø120 мм. |
 |
Прижимное устройство Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим, что обеспечивает точность обработки и безопасность оператора. Направляющие упоры Две деревянные направляющие общей длиной 1000 мм входят в комплект поставки и являются хорошей базой при обработке. |
 |

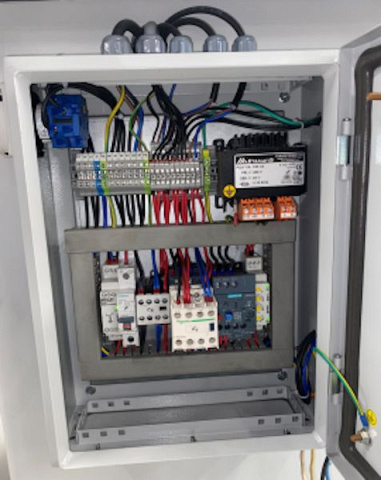

Электрошкаф Имеет удобный доступ сбоку станка и дополнительно защищен от попадания пыли и грязи уплотнительной резинкой. В станке используются надежные и проверенные электроком-поненты Siemens и Shneider Electric. |
.jpg) |
Моторный отсек Привод шпинделя от мощного двигателя 5,5 кВт посредством клиноременной передачи. Переключение скоростей осуществляется быстрой и удобной перестановкой ремня. Предусмотрен механизм жесткой фиксации шпинделя при смене инструмента. 4 скорости вращения шпинделя: 4000, 6000, 8000, 10000 об/мин. Червячный механизм подъема/опускания шпинделя снабжен масленками для смазки, что обеспечивает бесперебойную работу станка на всем периоде эксплуатации. Массивный шпиндельный узел Пиноль шпинделя, а также массивные опоры крепления двигателя и шпинделя выполнены из чугуна, что гарантирует долгий срок службы главного узла станка. |
 |
Фиксация шпинделя Шпиндель жестко стопорится посредством рукоятки, удобно расположенной на передней части станка. Оператору не нужно постоянно открывать моторный отсек при смене фрез или замене шпинделя. |
 |

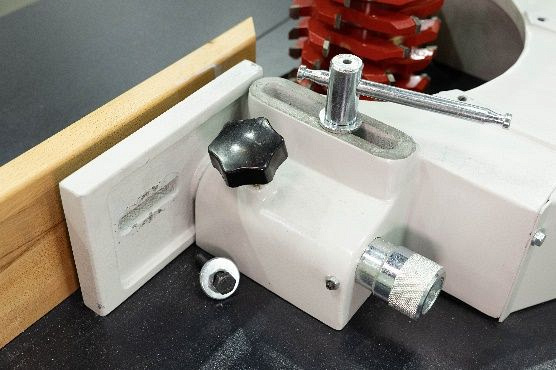

Упор для базирования и винтовой прижим Базирование заготовки на каретке под углом 90º осуществляется по чугунному упору. Откидной упор/грибок позволяет настраивать глубину фрезерования. Фиксация заготовки к столу с помощью винтового прижима. Упор имеет поворот до 45º, для фрезерования под углом. |
 |
Комплект ЗИП В комплекте со станком поставляется: ключ для съема шпинделя, ключ для зажима цанг, шприц для смазки, толкатель и набор ключей. |
 |
Направляющие каретки Каретка перемещается по износостойким стальным направляющим. Направляющие при необходимости могут быть заменены, что делает ресурс каретки практически вечным. |
 |
Шпиндельная чаша Диаметр отверстия в столе – 310 мм. Это позволяет опускать в стол инструмент большого диаметра. Набор колец под диаметры: Ø140, Ø214 и Ø310 мм. |
 |
Система безопасности Соответствует европейским нормам. При открытой крышке моторного отсека срабатывает концевой выключатель и блокирует возможность включения станка (выделено зеленым). При смене инструмента шпиндель стопорится специальным штоком, одновременно срабатывает концевик (выделено красным). Это блокирует включение станка с застопоренным шпинделем и позволяет избежать дорогостоящего ремонта. |
.jpg) |
Предустановка под автоподатчик В столе предусмотрены 4 отверстия для установки автоподатчика. Электрошкаф оснащен отдельной розеткой с вилкой для подключения автоподатчика. |
 |
Аспирационные патрубки В станке предусмотрено 2 выхода под аспирацию Ø120 мм. Нижний аспирационный патрубок расположен под столом, для более эффективного удаления стружки из шпиндельной чаши. Верхний патрубок находится в защитном кожухе шпинделя. |
 |
Стопор каретки и рукоятка перемещения При продольном фрезеровании или работе по шаблону, когда не требуется перемещение каретки ее можно застопорить. Для этого под столом расположен стопор. Для удобного перемещения каретки на торце предусмотрена рукоятка. |
Комплектация
Дополнительная
 |
ПК 3150 (Минимально) Применяется к столярным станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Системы аспирации цехов |
 |
EcoWood FPC-3500 (Оптимально) Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Шпиндель | сменный |
| Частота вращения, об/мин | 4000 / 6000 / 8000 |
| Полезная высота шпинделя, мм | 150 / 240 |
| Угол наклона, ° | нет |
| Диаметр, мм | 32; 40 (под насадные фрезы) |
| Наклон шпинделя | нет |
| Реверс вращения | нет |
| Размер стола, мм | 1200 х 800 |
| Мощность, кВт | 7,5 |
| Наличие каретки | есть |
| Размер шипорезной каретки (длина х ширина), мм | 1200 х 280 |
| Ход шипорезной каретки, мм | 1150 |
| Размер цанг для концевого инструмента, мм | 8 / 10 / 12 / 14 (в комплекте) |
| Расстояние от пола до края стола, мм | 850 |
| Диаметр патрубков под аспирацию, мм | 120 x 2 |
| Макс. диаметр фрез в кожухе, мм | 270 |
| Диаметр отверстия в столе, мм | 310 |
| Длина, мм | 970 |
| Ширина, мм | 1250 |
| Высота, мм | 1450 |
| Вес, кг | 695 |
