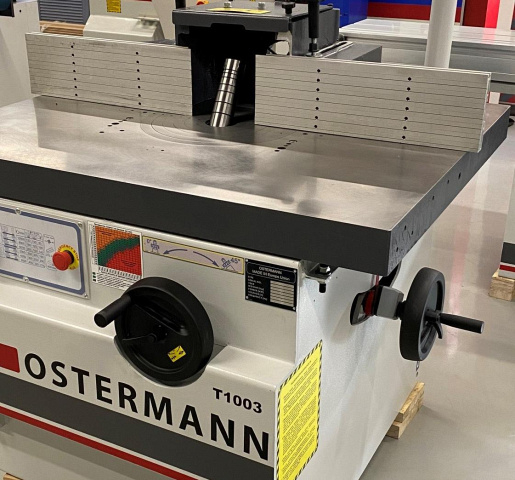

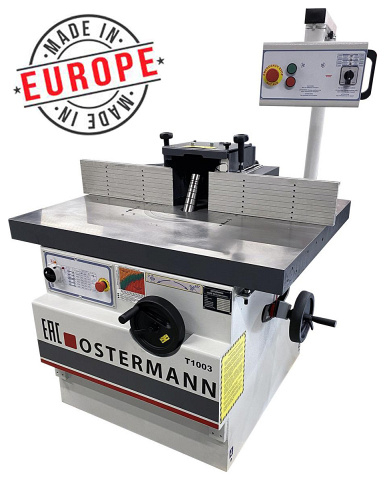

Фрезерный станок с наклонным и сменным шпинделем OSTERMANN Т 1003
(голосов 0)
Артикул: 9589859t_1003 Код товара: 106908
Под заказ
Предназначен для выполнения разнообразных фрезерных работ по дереву, продольного фрезерования по направляющим линейкам, криволинейного фрезерования по шаблону и фрезерования концевым инструментом. Идеально подходит для предприятий и цехов по производству столярно-строительных изделий, мебели и других деревообрабатывающих производств.
Область применения OSTERMANN
Идеально подходит для предприятий и цехов по производству столярно-строительных изделий, мебели и других деревообрабатывающих производств.
Схемы обработки OSTERMANN
 |
Продольно профильное фрезерование |
 |
Криволинейное фрезерование по шаблону |
 |
Фрезерование концевыми фрезами |
Конструктивные особенности OSTERMANN
 |

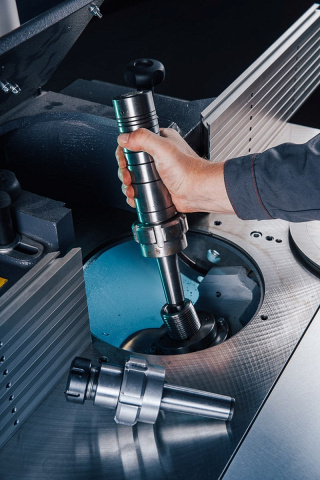

Сменный шпиндель МК5 Удобная смена шпинделей под разные посадочные диаметры фрез: 30, 32, 40, 50 и шпиндель для концевых фрез. Позволяет в одном станке иметь шпиндели разных диаметров и работать концевым инструментом. Удобно когда фрезы имеют разные посадочные диаметры, а собранные комплекты фрез можно менять вместе со шпинделем, не снимая их. В комплекте поставляется 2 шпинделя: Ø 32мм и для концевых фрез (под цангу ER32). Шпиндель МК5 имеет усиленную конструкцию. Предназначен для работы с тяжелыми фрезами при интенсивных условиях эксплуатации. |
 |

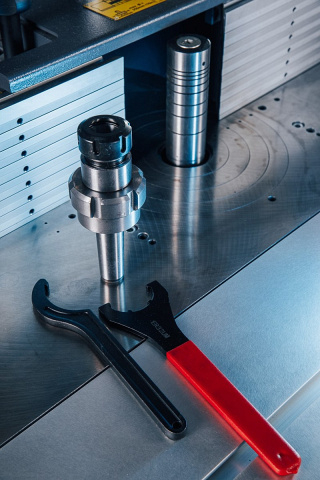

Шпиндель под концевой инструмент В комплекте со станком поставляется шпиндель под концевой инструмент с креплением под цангу ER32. (Цанга и инструмент в комплект поставки не входят). Ключ для съема шпинделя и ключ для зажима цанг ER32 поставляются в комплекте со станком. |
 |

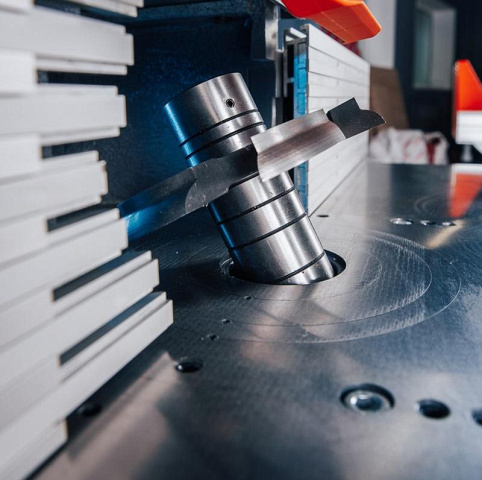

Наклон шпинделя 0 - 45° Улучшает качество обработки поверхности при разной глубине профиля на одной заготовке. Работа без наклона: На рис.3 скорость в точке С значительно больше скорости в точке В, т.к. R2 значительно больше R1. Поэтому качество обработки поверхности D в точках В и С будет отличаться, а также может вызвать перегрев поверхности заготовки и инструмента. Работа с наклоном: При наклоне шпинделя скорость в точках В и С практически одинакова, т.к. R2 не намного больше R1. Это повышает качество обработки и увеличивает ресурс инструмента (рис.4). |
 |

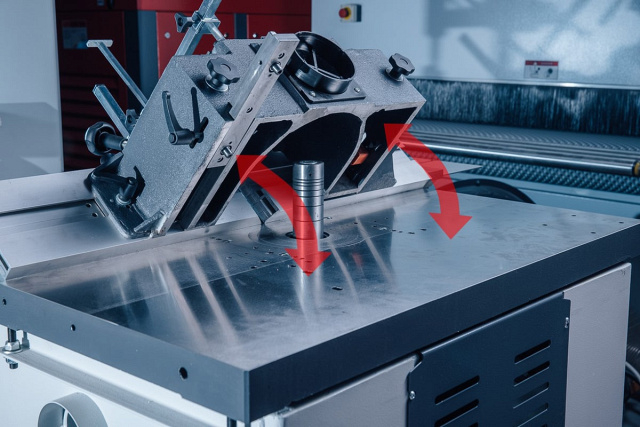

Система быстрого позиционирования кожуха Позволяет быстро восстановить заданную настройку направляющих линеек после снятия кожуха. |
 |

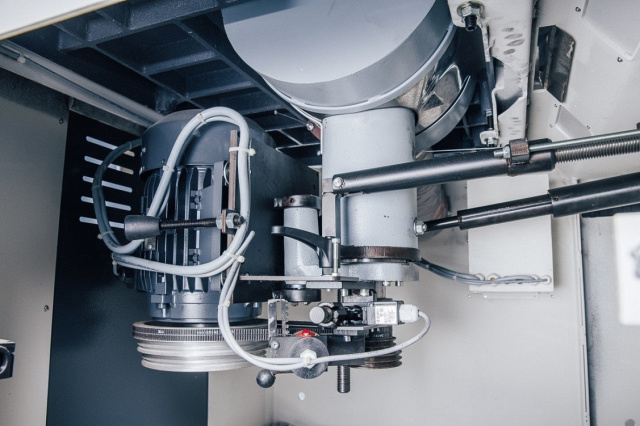

Моторный отсек Привод шпинделя от мощного двигателя посредством 2-х клиновых ремней. Литой чугунный стол с ребрами жесткости отлично гасит вибрации и обеспечивает точность обработки и жесткость конструкции на всем периоде эксплуатации. Шпиндельная чаша закрыта защитным кожухом для лучшего удаления стружки через подведенный патрубок, что исключает ее попадание в моторный отсек. |
 |

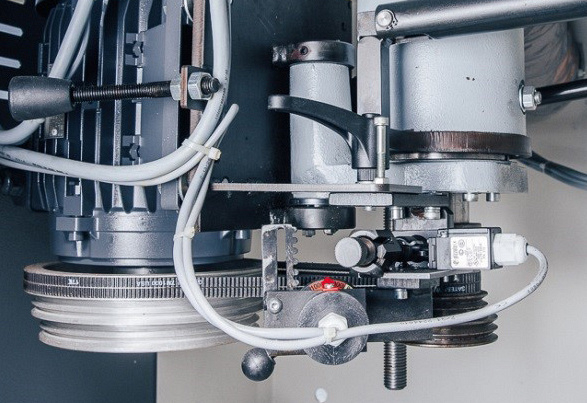

Переключение скоростей Осуществляется путем быстрой и удобной перестановки ремней. Предусмотрен механизм жесткой фиксации шпинделя при смене инструмента. Индикация выбранной частоты вращения с помощью флажка. 6 скоростей вращения шпинделя: 10 000, 8000, 6000, 5000, 4000, 3000 об/мин. Концевой выключатель исключает возможность включения станка при заблокированном шпинделе, что соответствует европейским нормам безопасности. |
 |

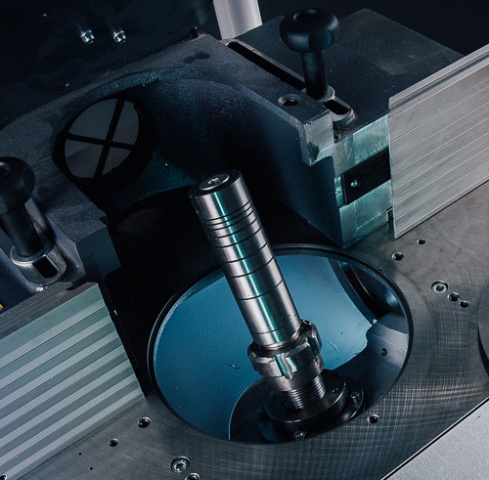

Шпиндельная чаша Диаметр отверстия в столе - 360 мм. Это позволяет опускать в стол инструмент большого диаметра. Также большой диаметр чаши удобен при работе с шпинделем под наклоном. |
 |

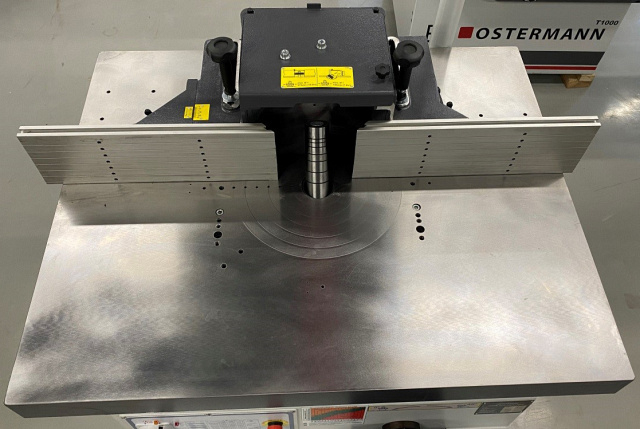

Рабочий стол Чугунный стол увеличенного размера 1100 х 900 мм с ребрами жесткости обеспечивает удобную работу на станке с габаритными заготовками. Направляющие линейки длиной 550 мм каждая. |
 |

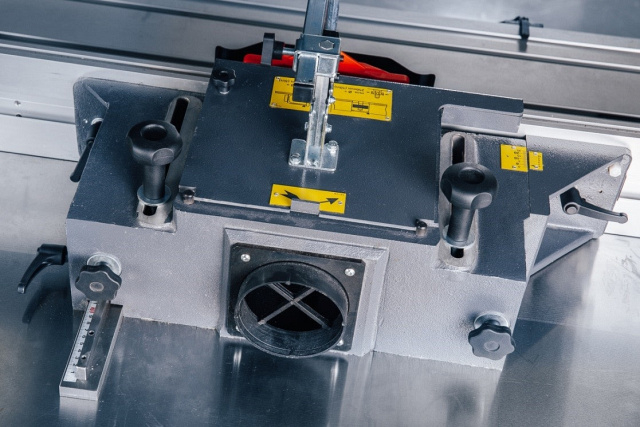

Защитное ограждение шпинделя Кожух для фрез диаметром 275 мм. В кожухе предусмотрен выход под аспирацию Ø120 мм. |
 |

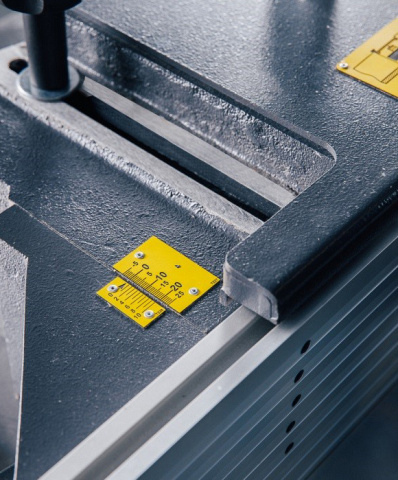

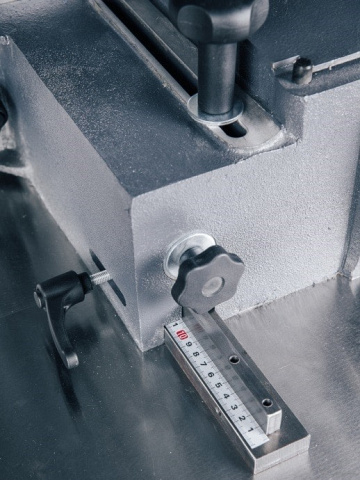

Настройка кожуха Настройка направляющих линеек по миллиметровым шкалам с помощью удобных регулировочных винтов. |
 |

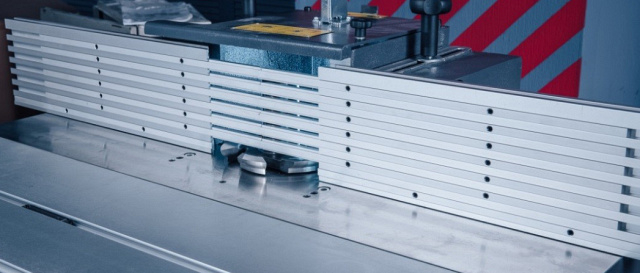

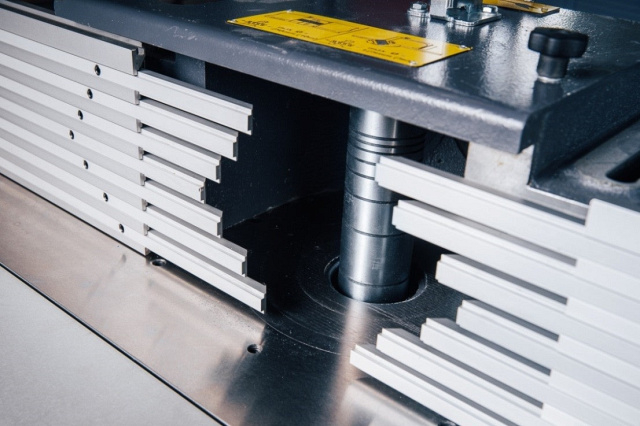

Интегральные направляющие Две направляющие линейки общей длиной 1100 мм - идеальная база при обработке. Исключен подрыв древесины на краях т.к. выдвижные пластины сокращают расстояние между направляющими линейками и не позволяют заготовке проваливаться внутрь кожуха. Дополнительная защита рук оператора. |
 |
Пульт управления Вынесенный на уровне глаз, на поворотной консоли. Удобный и информативный. На пульте расположены: Переключатель частоты вращения шпинделя;Электронная цифровая индикация выбранной частоты вращения шпинделя, об/мин;Кнопки вкл/выкл;Аварийный выключатель;Переключатель направления вращения шпинделя - реверс (поставляется по запросу). |
 |
Панель управления На передней панели расположены: маховик угла наклона шпинделя, главный переключатель и кнопка аварийного останова. |
 |
Подъем / опускание шпинделя Осуществляется маховиком расположенным сбоку станка. Флажок отображает угол наклона шпинделя. Для точности настройки высоты на маховике расположен счетчик положения шпинделя. |
 |
Аспирационные патрубки Первый аспирационный патрубок расположен под столом для более эффективного удаления стружки из шпиндельной чаши. Второй патрубок находится в защитном кожухе шпинделя. |
 |
Предустановка под автодатчик В столе предусмотрены 4 отверстия с резьбой для установки автоподатчика. |
 |
Система безопасности Соответствует европейским нормам. При открытой крышке моторного отсека срабатывает концевой выключатель и блокирует возможность включения станка (фото 1). При смене инструмента шпиндель стопорится специальным штоком, одновременно срабатывает концевик (фото 2). Это блокирует включение станка с застопоренным шпинделем и позволяет избежать дорогостоящего ремонта. |
Технические характеристики OSTERMANN
| Характеристика | Значение |
|---|---|
| Шпиндель | сменный |
| Частота вращения, об/мин | 3000 / 4000 / 5000 / 6000 / 8000 / 10000 |
| Полезная высота шпинделя, мм | 140 / 160* |
| Угол наклона, ° | 0 - 45 |
| Диаметр, мм | 32 / 40 / 50 под концевой инструмент (цанга ER 32) |
| Наклон шпинделя | есть |
| Реверс вращения | нет |
| Размер стола, мм | 1100 х 900 |
| Мощность, кВт | 5,5 |
| Наличие каретки | нет |
| Размер шипорезной каретки (длина х ширина), мм | нет |
| Расстояние от переднего края стола до центра шпинделя, мм | 450 |
| Ход шипорезной каретки, мм | нет |
| Расстояние от пола до края стола, мм | 850 |
| Диаметр патрубков под аспирацию, мм | 120 x 2 |
| Макс. диаметр фрез в кожухе, мм | 275 |
| Диаметр отверстия в столе, мм | 360 |
| Длина, мм | 1100 |
| Ширина, мм | 1000 |
| Высота, мм | 1120 |
| Вес, кг | 465 |
