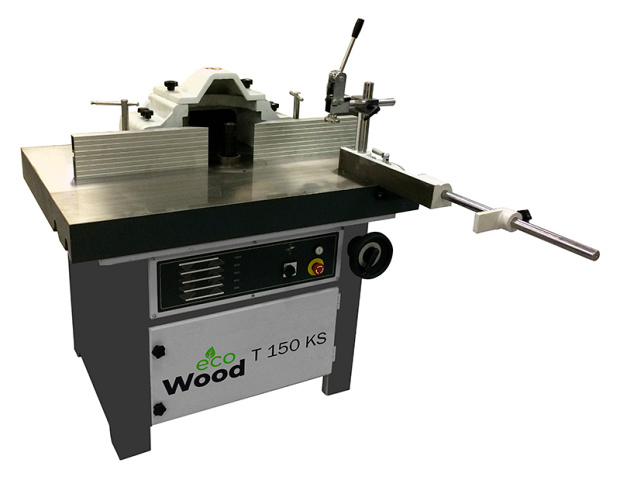

Фрезерный станок с шипорезной кареткой EcoWood T 150KS
(голосов 0)
Артикул: 9530364t_150ks Код товара: 106571
Под заказ
Предназначен для выполнения разнообразных фрезерных работ по дереву, зарезки шипов и проушин с помощью шипорезной каретки, продольного фрезерования по направляющим линейкам и криволинейного фрезерования по шаблону. Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.
Область применения EcoWood T 150KS
Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.
Схемы обработки EcoWood T 150KS
 |
Продольно профильное фрезерование |
 |
Фрезерование шипов и проушин |
 |
Криволинейное фрезерование по шаблону |
Конструктивные особенности EcoWood T 150KS
 |

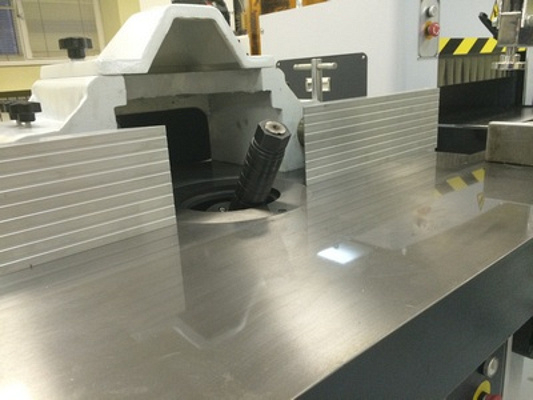

Наклон шпинделя 0 - 45° Улучшает качество обработки поверхности при разной глубине профиля на одной заготовке. Работа без наклона: На рис.2 скорость в точке С значительно больше скорости в точке В, т.к. R2 значительно больше R1. Поэтому качество обработки поверхности D в точках В и С будет отличаться, а также может вызвать перегрев поверхности заготовки и инструмента. Работа с наклоном: При наклоне шпинделя скорость в точках В и С практически одинакова, т.к. R2 не намного больше R1. Это повышает качество обработки и увеличивает ресурс инструмента. (рис.3) |
 |

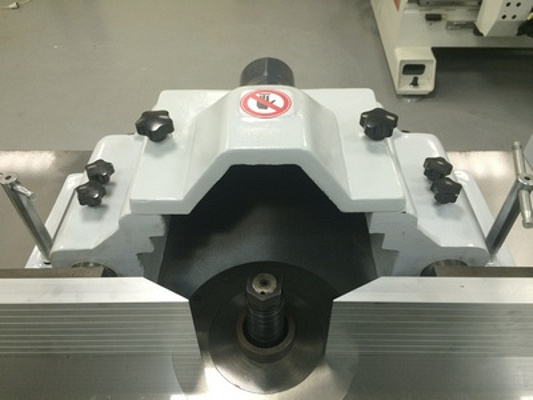

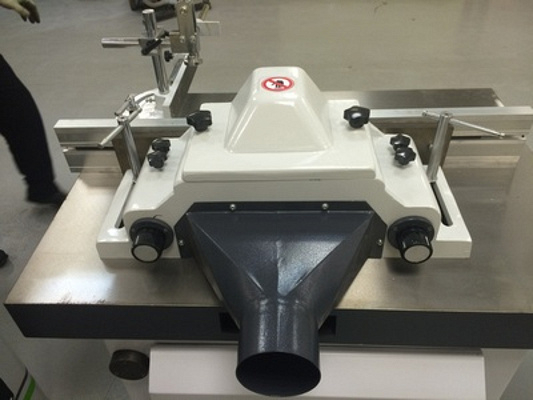

Защитный кожух Кожух под фрезы диаметром до 320 мм. Настройка направляющих линеек с помощью рукояток. В кожухе предусмотрен выход под аспирацию Ø 120 мм. |
 |

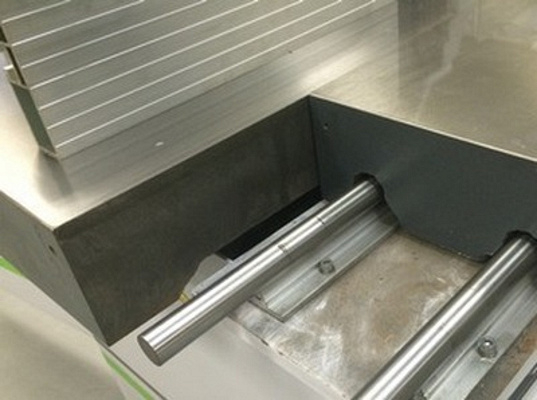

Направляющие каретки Чугунная каретка перемещается по двум мощным цилиндрическим стальным направляющим. |
 |
Панель управления На передней панели станка расположен маховик подъема/опускания шпинделя, а также переключатель направления вращения шпинделя – реверс и кнопки включения и выключения. |
 |

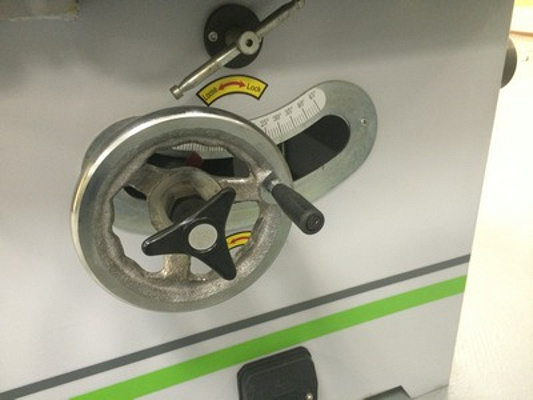

Маховик наклона шпинделя Наклон осуществляется маховиком по градуированной шкале. В центре маховика расположена рукоятка жесткой фиксации угла наклона. Рычаг сверху маховика предназначен для фиксации шпинделя после установки нужной высоты. |
 |
Упорная линейка Поворотная упорная линейка для шипорезных работ может быть установлена под нужным углом по шкале. |
 |

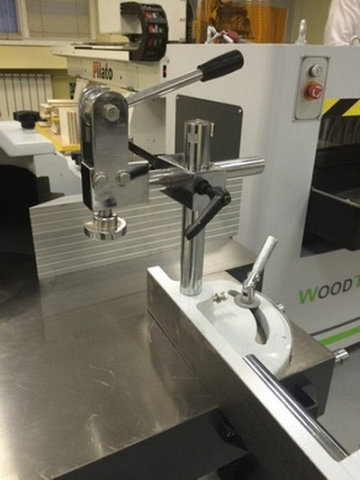

Эксцентриковый прижим Входит в комплект поставки. Надежно фиксирует заготовку на каретке. |
 |

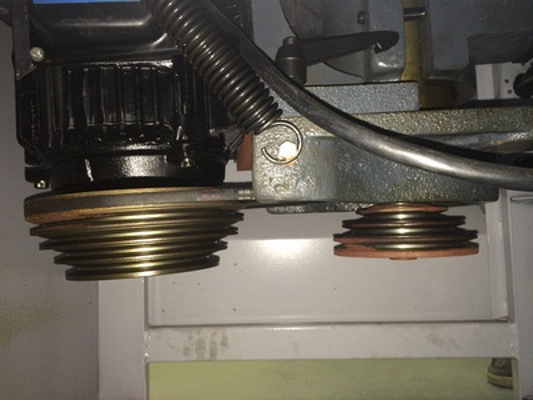

Моторный отсек Привод шпинделя от электродвигателя мощностью 4 кВт посредством клиноременной передачи. Частота вращения регулируется путем переставления ремней. 5 частот вращения позволяют подобрать режимы резания под любые задачи: 3000, 4000, 6000, 8000, 10 000 об/мин. |
 |

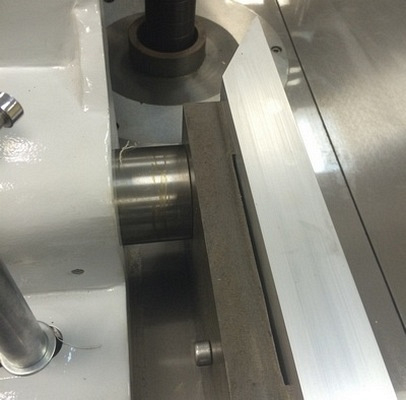

Отверстия для автодатчика Длина каждой линейки 425 мм. Перемещение и крепление линейки к кожуху на массивной стальной направляющей. |
Технические характеристики EcoWood T 150KS
| Характеристика | Значение |
|---|---|
| Шпиндель | несменный |
| Частота вращения, об/мин | 3000 / 4000 / 6000 / 8000 / 10 000 |
| Полезная высота шпинделя, мм | 150 |
| Угол наклона, ° | 0 - 45 |
| Диаметр, мм | 32 |
| Вертикальный ход, мм | 190 |
| Наклон шпинделя | есть |
| Реверс вращения | есть |
| Размер стола, мм | 1110 х 550 |
| Мощность, кВт | 4 |
| Наличие каретки | есть |
| Размер шипорезной каретки (длина х ширина), мм | 1110 х 260 |
| Ход шипорезной каретки, мм | 800 |
| Диаметр патрубков под аспирацию, мм | 120 |
| Макс. диаметр фрез в кожухе, мм | 320 |
| Диаметр отверстия в столе, мм | 260 |
| Длина, мм | 1135 |
| Ширина, мм | 1525 |
| Высота, мм | 1140 |
| Вес, кг | 480 |
