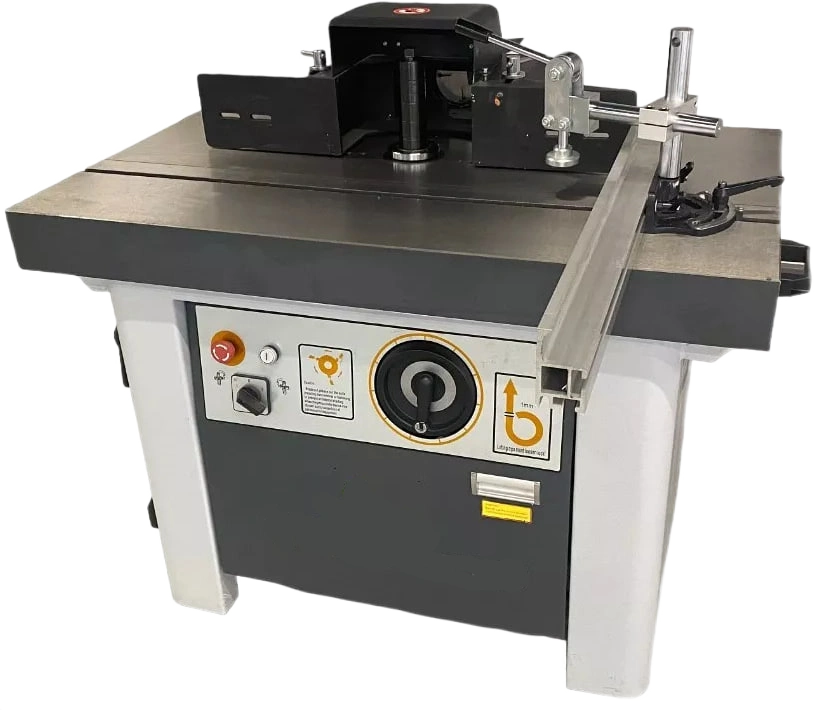

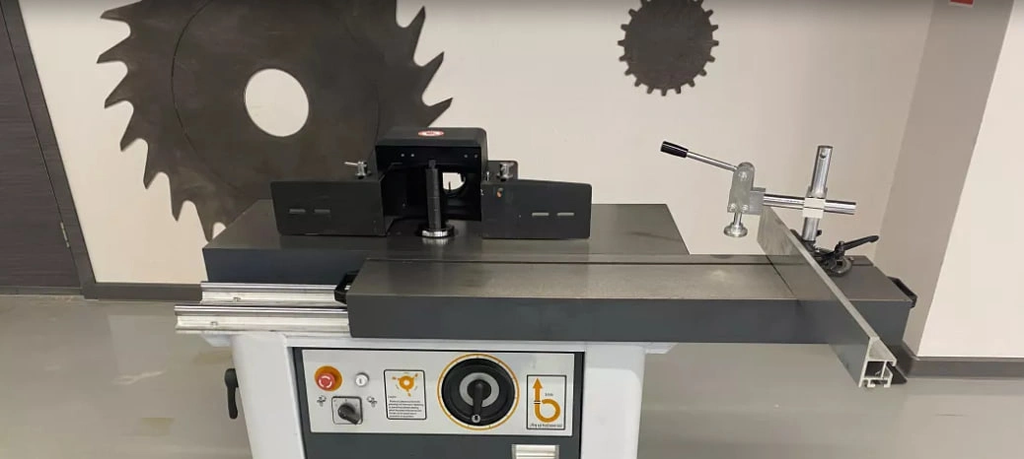

Фрезерный станок с шипорезной кареткой T 120K
(голосов 0)
Артикул: prit-120k Код товара: 108345
Под заказ
Предназначен для выполнения разнообразных фрезерных работ по дереву, зарезки шипов и проушин с помощью шипорезной каретки, продольного фрезерования по направляющим линейкам и криволинейного фрезерования по шаблону.
Область применения:
Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Конструктивные особенности Китай Т 120К
|

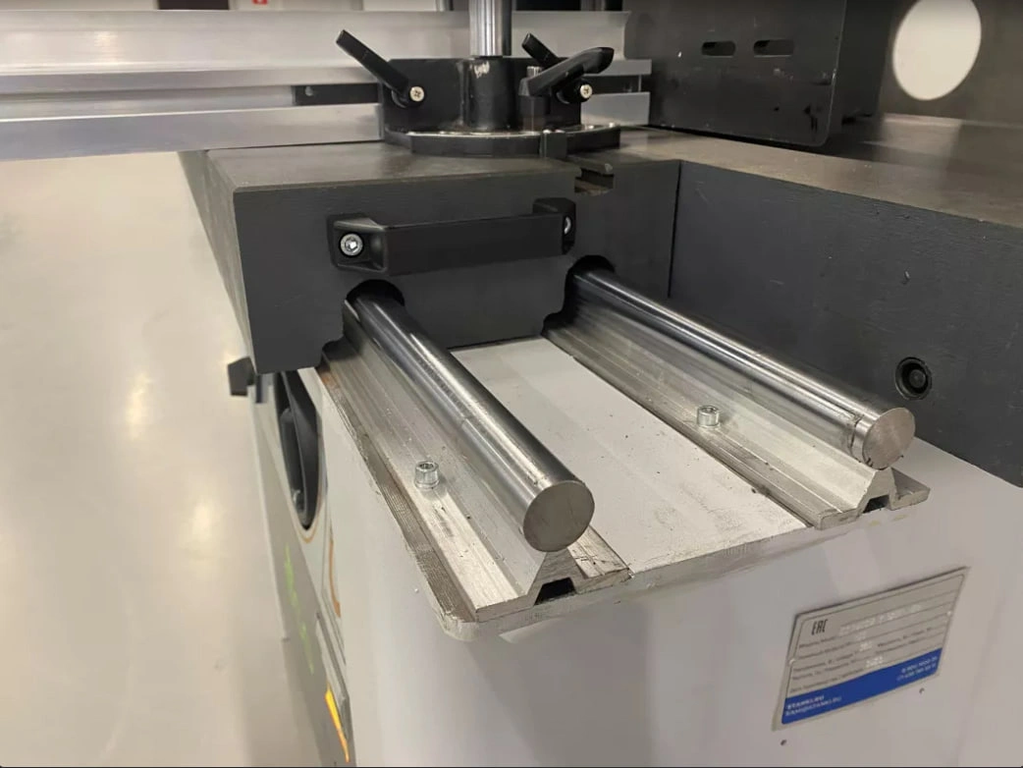

Шипорезная каретка
Чугунная каретка перемещается по двум мощным цилиндрическим стальным направляющим. С обеих сторон расположены рукоятки для перемещения каретки. |
|

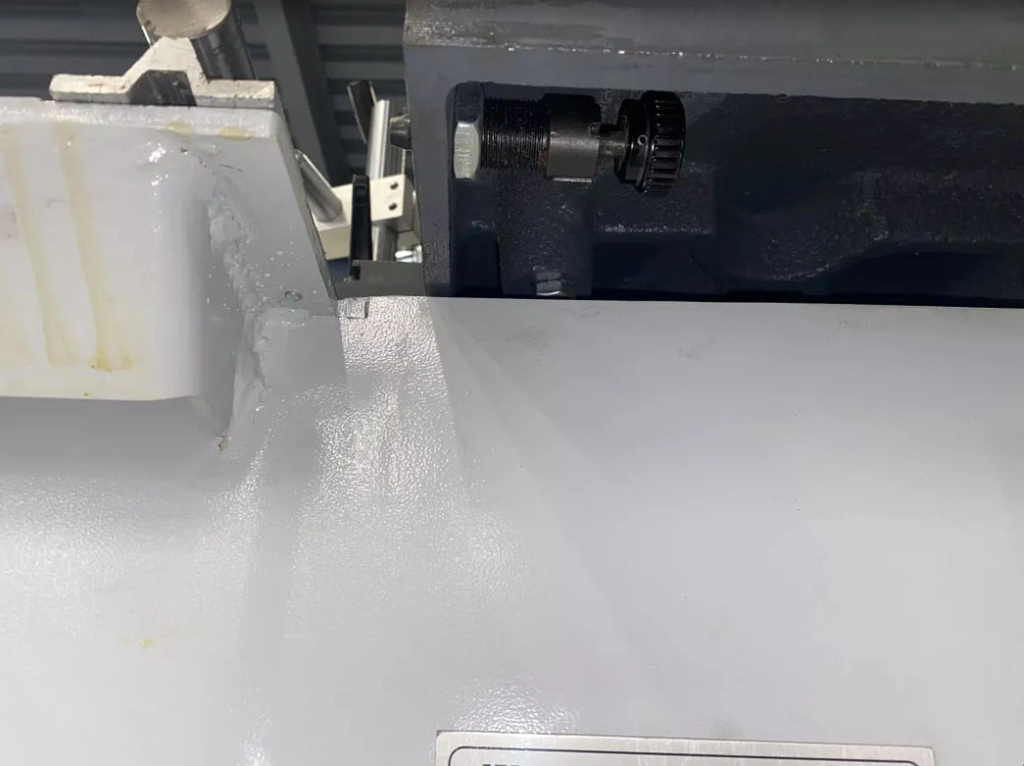

Стопор каретки
Для фиксации каретки в неподвижном положении под столом расположен стопор. |
|

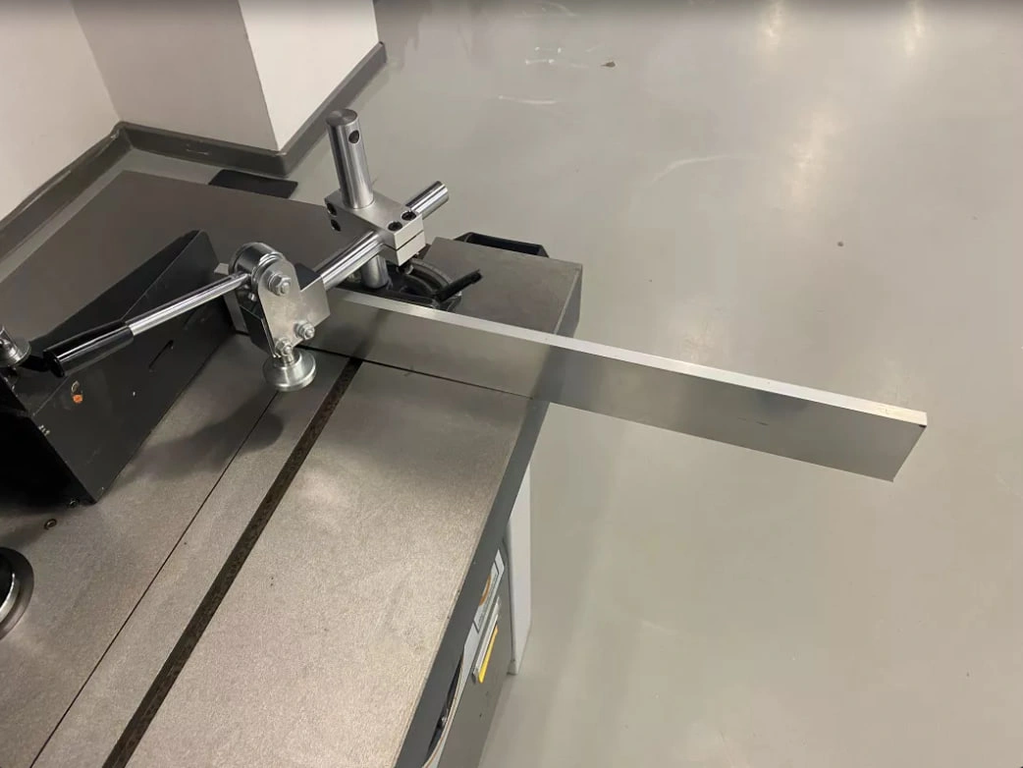

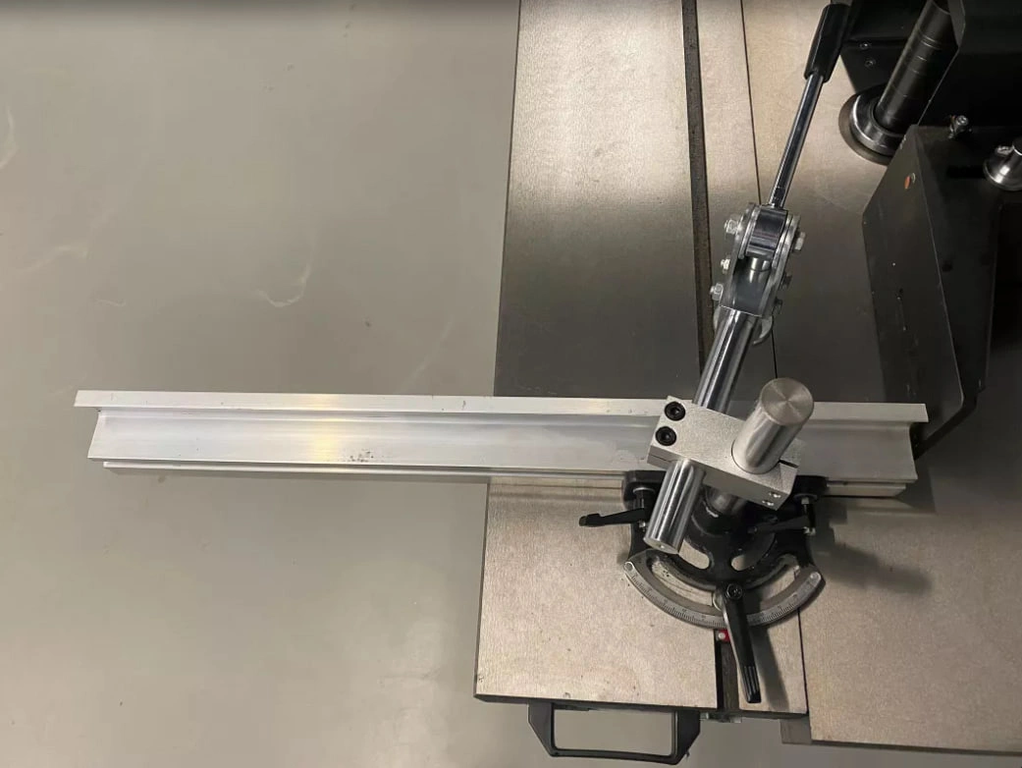

Упорная линейка Т120К
Изготовлена из алюминия. Имеет возможность поворота для фрезерования под углом. Эксцентриковый прижим для фиксации заготовки на каретке. |
|
Эксцентриковый прижим
Входит в комплект поставки. Надежно фиксирует заготовку на каретке. |
|

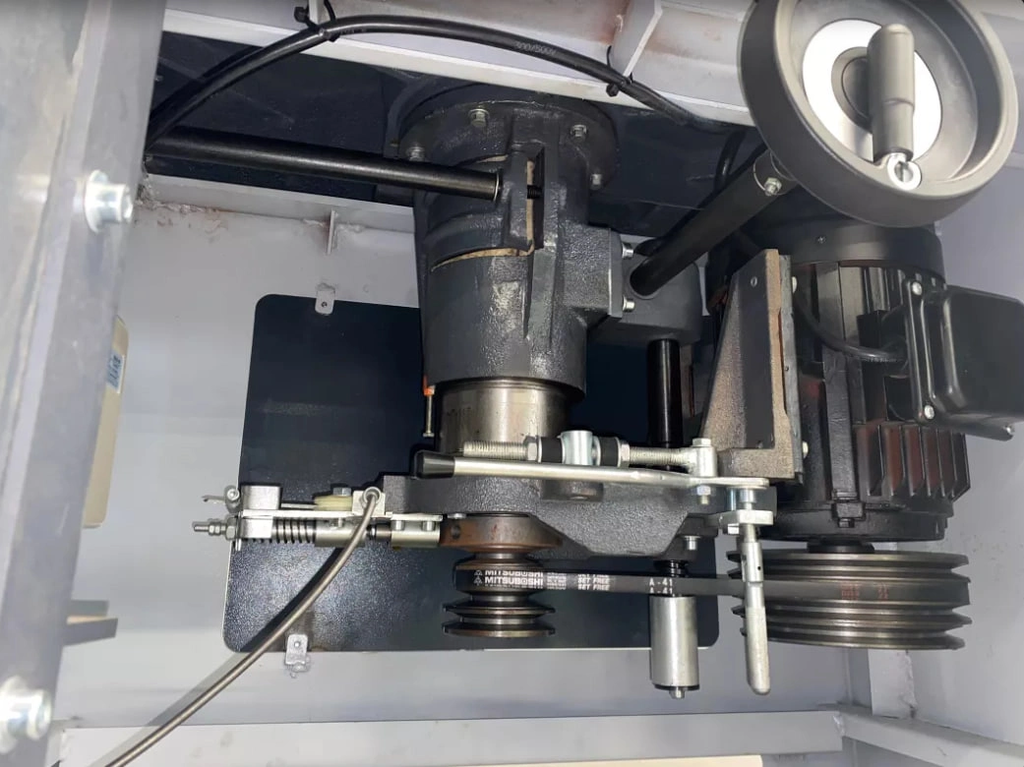

Моторный отсек Т120К
Привод шпинделя от электродвигателя мощностью 5,5 кВт посредством клиноременной передачи. Частота вращения регулируется путем переставления ремней с помощью рычага. На станке 3 частоты вращения шпинделя: 6000, 8000, 10000 об/мин. Пиноль шпинделя имеет зажим корпуса чугунной гильзы, что облегчает перемещение шпинделя при его настройке и исключает его смещение при работе после затягивания. Также снижается вибрация на шпинделе. |
|

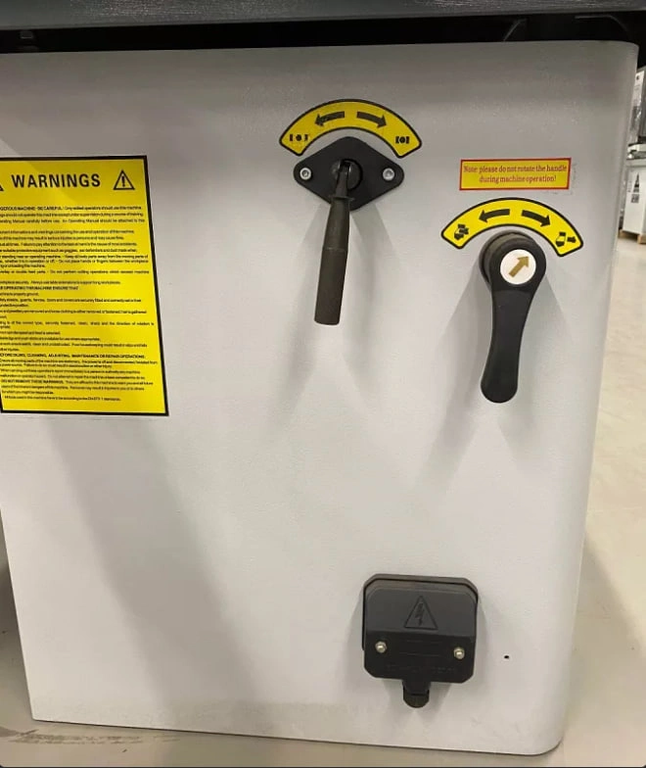

Фиксация шпинделя Т120К
Левая рукоятка для фиксации шпинделя после подъема/опускания. Правая рукоятка для стопора шпинделя при смене инструмента. |
|

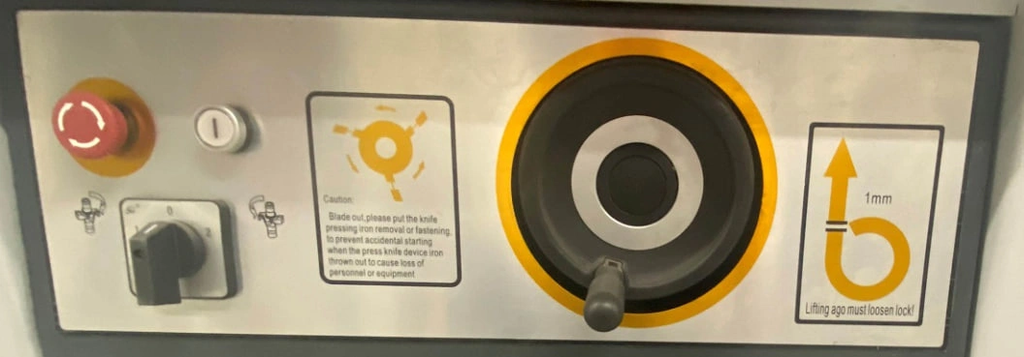

Панель управления Т 120
На передней панели станка расположен маховик подъема / опускания шпинделя, а также переключатель направления вращения шпинделя – реверс и кнопки включения и выключения. |
|

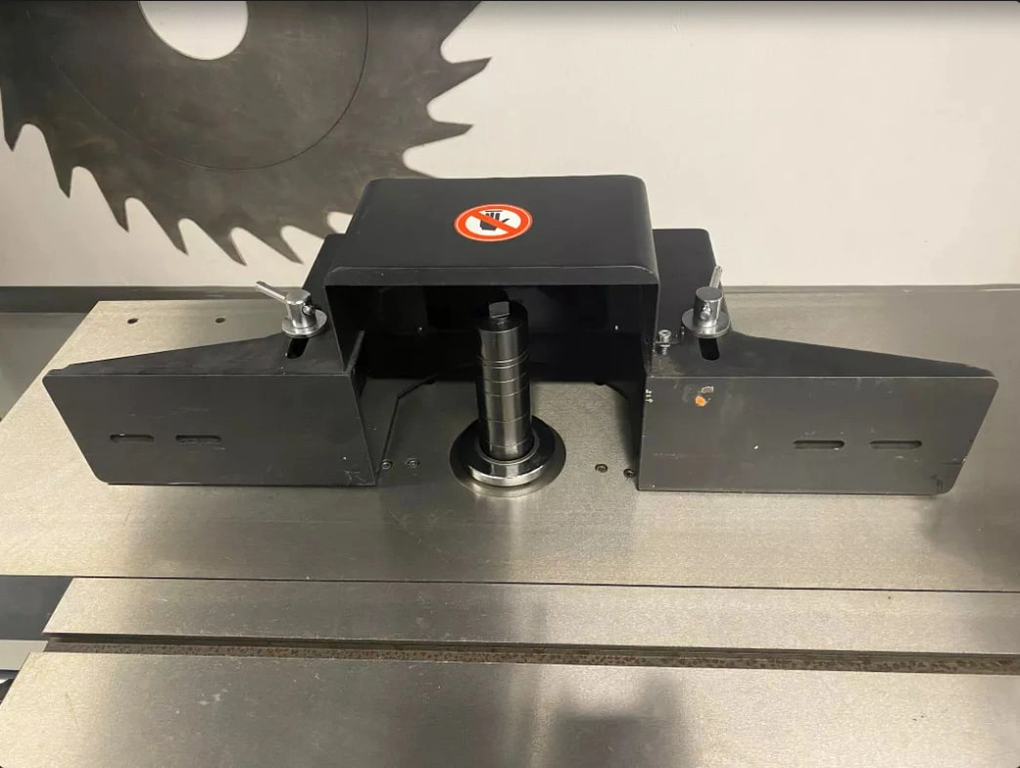

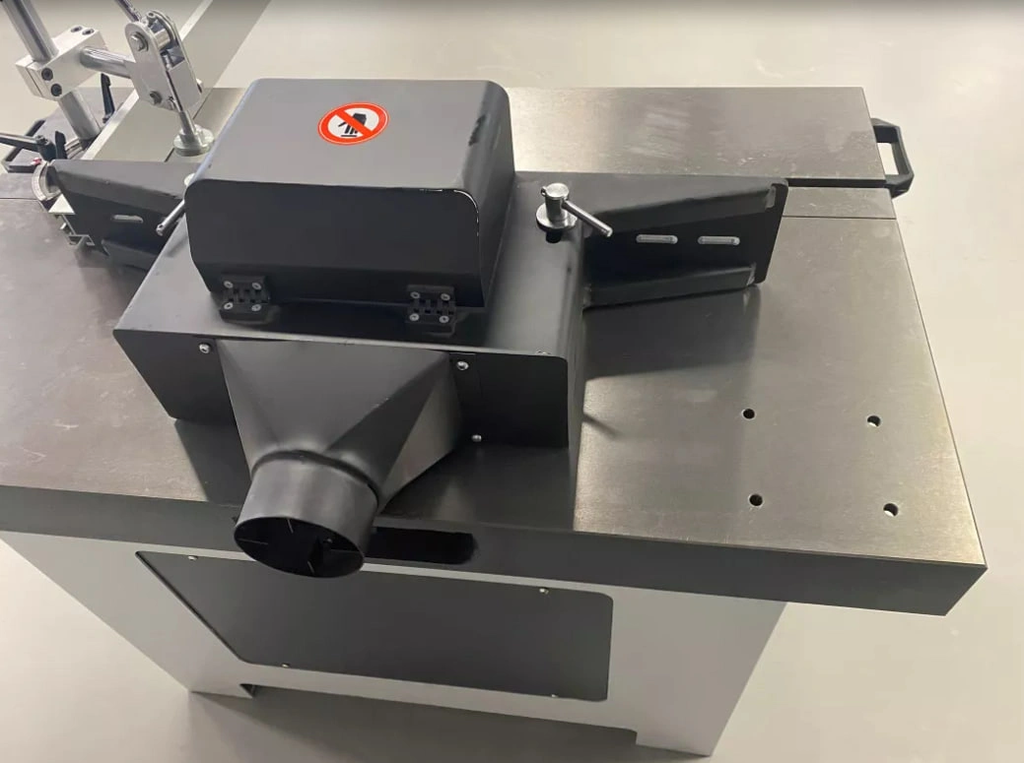

Защитный кожух
Кожух под фрезы диаметром до 220 мм. В кожухе предусмотрен выход под аспирацию Ø 100 мм. |
|

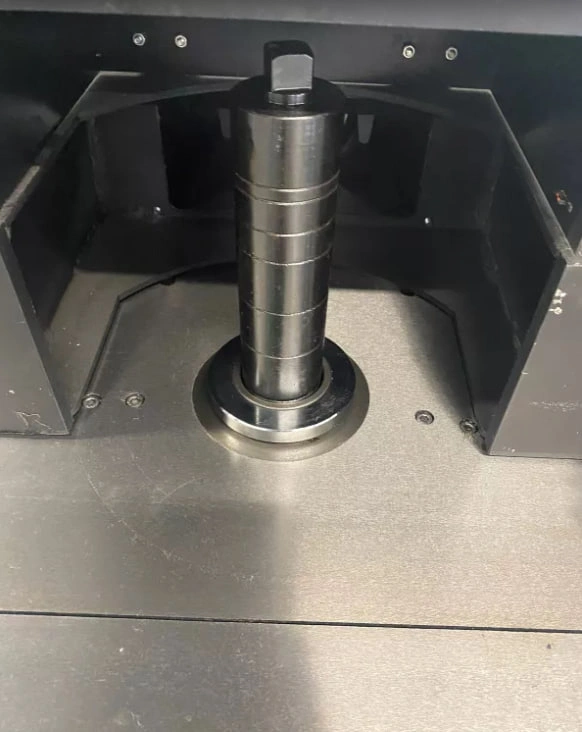

Копировальное кольцо
Кольцо для работы по шаблону входит в комплект поставки станка. |
|
Предустановка под автоподатчик
В столе предусмотрены 4 отверстия с резьбой для установки автоподатчика. |
Технические характеристики станка Китай Т 120К
| Общие характеристики | |
| Размер стола, мм | 1130 х 410 |
| Мощность, кВт | 5.5 |
| Наличие каретки | есть |
| Размер шипорезной каретки (длина х ширина), мм | 1130 х 260 |
| Ход шипорезной каретки, мм | 780 |
| Диаметр патрубков под аспирацию, мм | 100 |
| Шпиндель | |
| Шпиндель | Несменный |
| Частота вращения, об/мин | 6000 / 8000 / 10000 |
| Полезная высота шпинделя, мм | 120 |
| Угол наклона, ° | нет |
| Диаметр, мм | 32 |
| Наклон шпинделя | нет |
| Реверс вращения | есть |
| Наибольший диаметр режущего инструмента | |
| Макс. диаметр фрез в кожухе, мм | 220 |
| Габаритные размеры | |
| Длина, мм | 1130 |
| Ширина, мм | 670 |
| Высота, мм | 1060 |
| Вес, кг | 358 |
