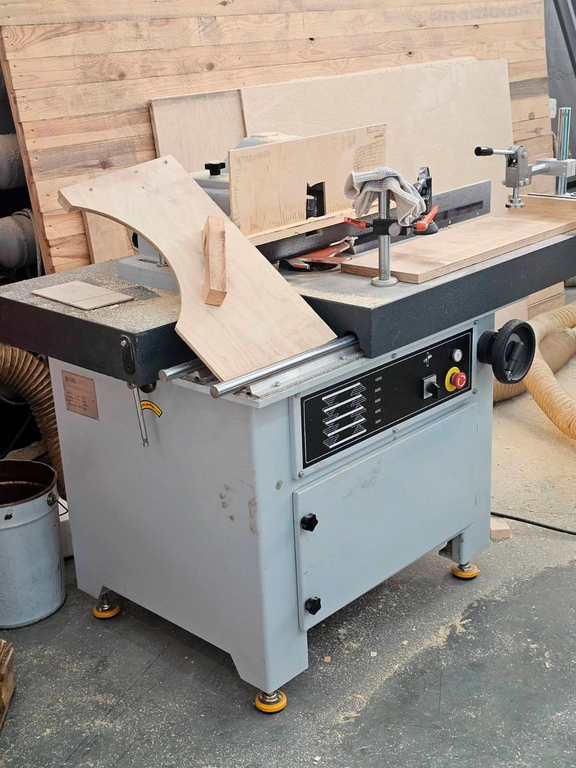

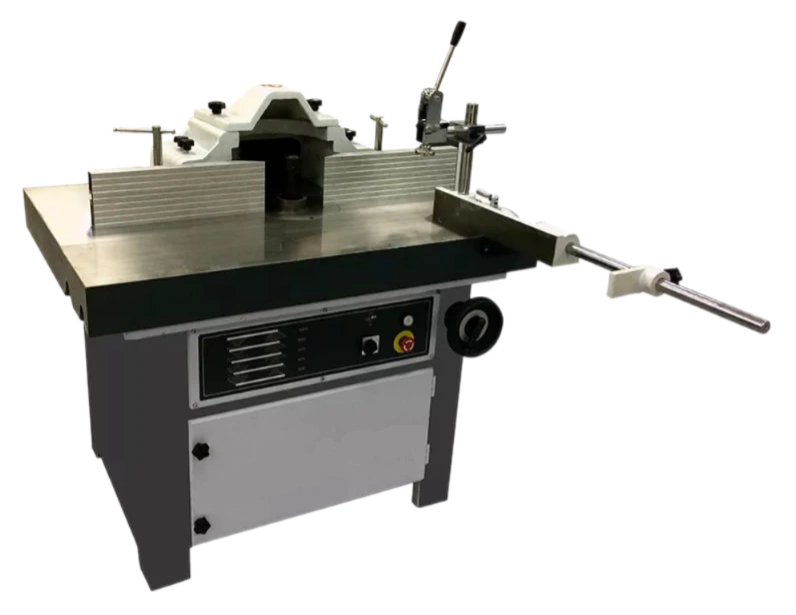

Фрезерный станок с шипорезной кареткой T 150KS
(голосов 0)
Артикул: prit-150ks Код товара: 108346
Под заказ
Предназначен для выполнения разнообразных фрезерных работ по дереву, зарезки шипов и проушин с помощью шипорезной каретки, продольного фрезерования по направляющим линейкам и криволинейного фрезерования по шаблону.
Область применения:
Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Конструктивные особенности Китай T 150KS
|

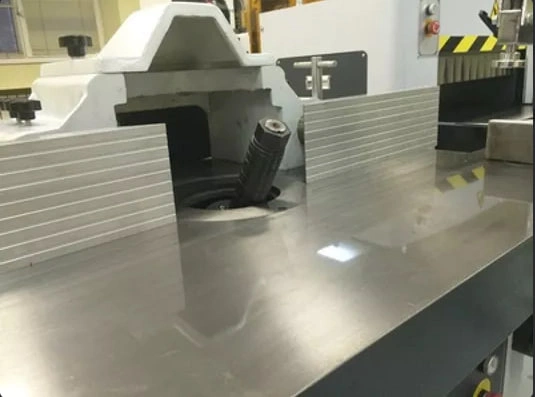

Наклон шпинделя 0 - 45°
Улучшает качество обработки поверхности при разной глубине профиля на одной заготовке. |
|

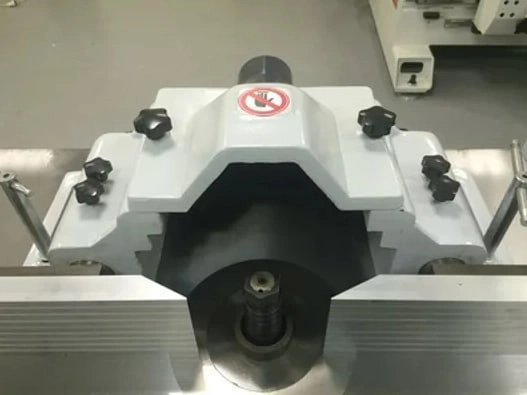

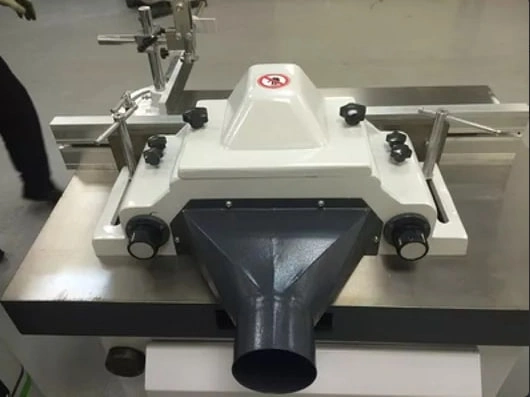

Защитный кожух T 150KS
Кожух под фрезы диаметром до 320 мм. Настройка направляющих линеек с помощью рукояток. В кожухе предусмотрен выход под аспирацию Ø 120 мм. |
|

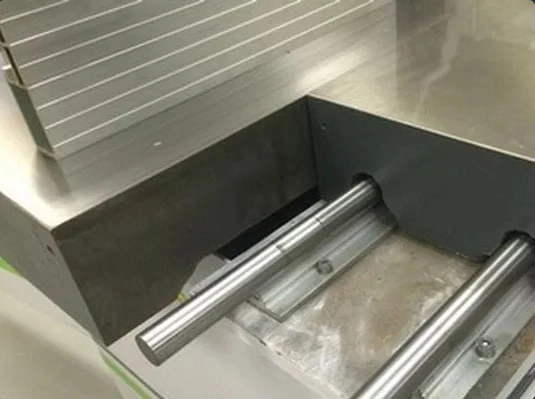

Направляющие каретки
Чугунная каретка перемещается по двум мощным цилиндрическим стальным направляющим. |
|
Пульт управления T 150KS
На передней панели станка расположен маховик подъема/опускания шпинделя, а также переключатель направления вращения шпинделя – реверс и кнопки включения и выключения. |
|

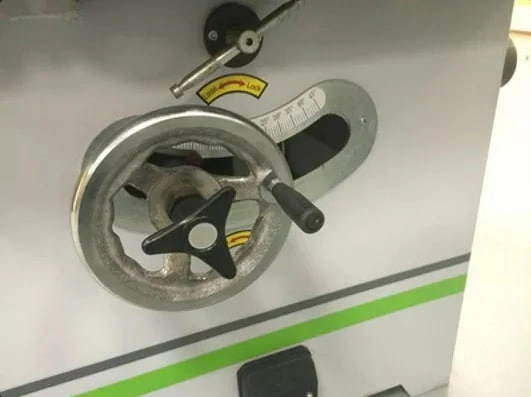

Маховик наклона шпинделя
Наклон осуществляется маховиком по градуированной шкале. В центре маховика расположена рукоятка жесткой фиксации угла наклона. Рычаг сверху маховика предназначен для фиксации шпинделя после установки нужной высоты. |
|
Упорная линейка T 150KS
Поворотная упорная линейка для шипорезных работ может быть установлена под нужным углом по шкале. |
|

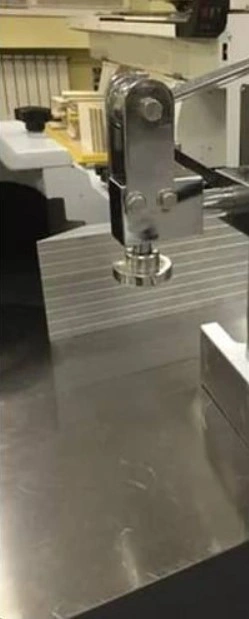

Эксцентриковый прижим T 150KS
Входит в комплект поставки. Надежно фиксирует заготовку на каретке. |
|
Моторный отсек T 150KS
Привод шпинделя от электродвигателя мощностью 4 кВт посредством клиноременной передачи. Частота вращения регулируется путем переставления ремней. 5 частот вращения позволяют подобрать режимы резания под любые задачи: 3000, 4000, 6000, 8000, 10 000 об/мин. |
|
Отверстия для автодатчика
Длина каждой линейки 425 мм. Перемещение и крепление линейки к кожуху на массивной стальной направляющей. |
Технические характеристики станка Китай T 150KS
| Общие характеристики | |
| Размер стола, мм | 1110 х 550 |
| Мощность, кВт | 4 |
| Наличие каретки | есть |
| Размер шипорезной каретки (длина х ширина), мм | 1110 х 260 |
| Ход шипорезной каретки, мм | 800 |
| Диаметр патрубков под аспирацию, мм | 120 |
| Шпиндель | |
| Шпиндель | Несменный |
| Частота вращения, об/мин | 3000 / 4000 / 6000 / 8000 / 10000 |
| Полезная высота шпинделя, мм | 150 |
| Угол наклона, ° | 0 - 45 |
| Диаметр, мм | 32 |
| Наклон шпинделя | есть |
| Реверс вращения | есть |
| Вертикальный ход, мм | 190 |
| Наибольший диаметр режущего инструмента | |
| Макс. диаметр фрез в кожухе, мм | 320 |
| Диаметр отверстия в столе, мм | 260 |
| Габаритные размеры | |
| Длина, мм | 1135 |
| Ширина, мм | 1525 |
| Высота, мм | 1140 |
| Вес, кг | 480 |
