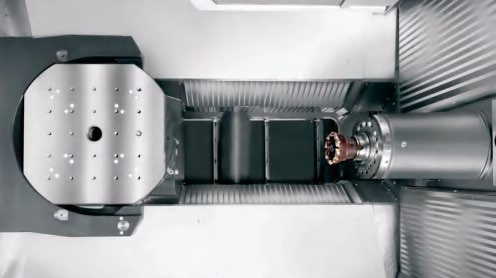

Горизонтально-фрезерный 2-х паллетный станок MetalCraft HMC500 c ЧПУ Fanuc
Артикул: HMC500.2.F.11/15.12 Код товара: 99613
Горизонтально-фрезерный станок MetalСraft модели HMC500 с ЧПУ применяется для комплексной обработки детали и позволяет эффективно решить широкий спектр задач: фрезерование, сверление, нарезание резьбы, растачивание отверстий, зенкерование. Станки данной серии широко используется для изготовления пресс-форм, в инструментальном производстве, автомобильной промышленности, машиностроении и других отраслях.
Особенности metalcraft hmc500 c чпу fanuc
• Современная система управления Fanuc 0i-MF(5) Plus с широкими функциональными возможностями
• Высокпроизводительные привода Fanuc
• Горизонтальный шпиндель с прямым приводом и максимальной скоростью вращения до 12000 об/мин
• Система автоматической смены инструмента на 40 позиций

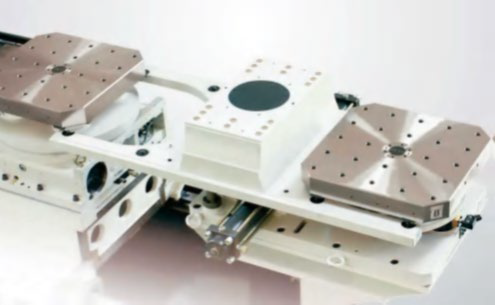

• Вращающийся рабочий стол со сменщиком паллетов размером 500 x 500 мм с максимальной грузоподъемностью 800 кг
• Доп.опция: система подачи СОЖ высокого давления (20 или 30 бар) через шпиндель.
Технические характеристики metalcraft hmc500 c чпу fanuc
| Характеристика | Значение |
|---|---|
| Модель станка | HMC500 |
| Бренд | MetalCraft |
| Система чпу | Fanuc 0i Mf(5) Plus |
| Количество осей | 4 |
| Скорость подачи, м/мин | 1 - 10000 |
| Ход по оси x / y / z, мм | 800 / 600 / 650 |
| Ускоренная подача по оси x / y / z, м/мин | 32 / 32 / 24 |
| Расстояние от шпинделя до центра стола, мм | 150 - 950 |
| Расстояние от шпинделя до поверхности стола, мм | 100 - 750 |
| Точность позиционирования по осям x / y / z, мм | 0.01 / 0.01 / 0.01 |
| Повторяемость по осям x / y / z, мм | ±0.005 / ±0.005 / ±0.005 |
| Размеры рабочего стола, мм | 500 x 500 |
| Т-образный паз (ширина / № / расстояние), мм | 18 / 5 / 100 |
| Макс. вес заготовки, кг | 800 |
| Количество паллетов (столов) | 2 |
| Скорость вращения стола, об/мин | 10 |
| Угол индексации стола, град. | 1°(*360) |
| Точность позиционирования стола по оси b, угл.сек | ±3 / 12 |
| Мощность двигателя шпинделя, квт | 11 / 15 |
| Конус шпинделя | BT40 |
| Макс. скорость вращения шпинделя, об/мин | 12000 |
| Количество инструментов | 40 |
| Макс. диаметр инструмента, мм | Ø78 / Ø150 |
| Макс. вес инструмента, кг | 8 |
| Габаритные размеры станка (д x ш x в), мм | 5000 х 3120 х 2800 |
| Масса станка, кг | 12000 |
Комплект поставки metalcraft hmc500 c чпу fanuc
| № п/п | Наименование | Примечание |
| БОГАТАЯ КОМПЛЕКТАЦИЯ | ||
| 1 | Система ЧПУ с USB-интерфейсом | Fanuc 0i-MF(5) Plus (Япония) |
| 2 | Сервомоторы по осям - X / Y / Z | Fanuc (Япония) |
| 3 | Двигатель шпинделя | 11/15 кВт (βiI12/12000-B) Fanuc (Япония) |
| 4 | Шпиндель | BT40 (Тайвань) |
| 5 | Прямой привод шпинделя | 12000 об/мин |
| 6 | Масляное охлаждение шпинделя | - |
| 7 | Обдув шпинделя сжатым воздухом | - |
| 8 | Двух-паллетный вращающийся рабочий стол | 2* (500 x 500) мм |
| 9 | Минимальный поворот рабочего стола (ось - В) | 1° |
| 10 | Инструментальный магазин с системой автоматической смены инструмента (АТС) | 40 позиций, Okada / AIMACH (Тайвань) |
| 11 | Подшипники шпинделя / ШВП | NSK (Япония)/ HIWIN /PMI (Тайвань) |
| 12 | Роликовые линейные направляющие по осям - X / Y / Z | HIWIN /PMI (Тайвань) |
| 13 | Централизованная автоматическая система смазки | - |
| 14 | Система подачи СОЖ, включая: - cопла на торце шпинделя; - пистолет СОЖ; - смыв стружки из сопел в рабочей зоне. | - |
| 15 | Пистолет для обдува деталей сжатым воздухом | - |
| 16 | 2-а шнековых и 1 цепной транспортер стружки с баком | - |
| 17 | Полностью закрытая рабочая зона, кабинетная защита станка | - |
| 18 | Кондиционер электрошкафа | - |
| 19 | Трансформатор | 380 В / 50 Гц / 3 фазы |
| 20 | Светодиодное рабочее освещение | - |
| 21 | Ручной переносной пульт управления перемещениями станка (MPG) | - |
| 22 | Скиммер (маслоотделитель) | - |
| 23 | Установочные опоры+ комплект монтажного инструмента | - |
| 24 | Функция жесткого нарезания резьбы метчиком | - |
| Опции, которые могут быть установлены при необходимости (за дополнительную плату) | ||
| 25 | Датчик измерения детали Renishaw TS27R (Великобритания) | По согласованию |
| 26 | Датчик измерения детали RMP60 Renishaw (Великобритания) | По согласованию |
| 27 | СОЖ высокого давления через шпиндель на 20 или 30 бар | По согласованию |
| 28 | Система удаления масляного тумана | По согласованию |
