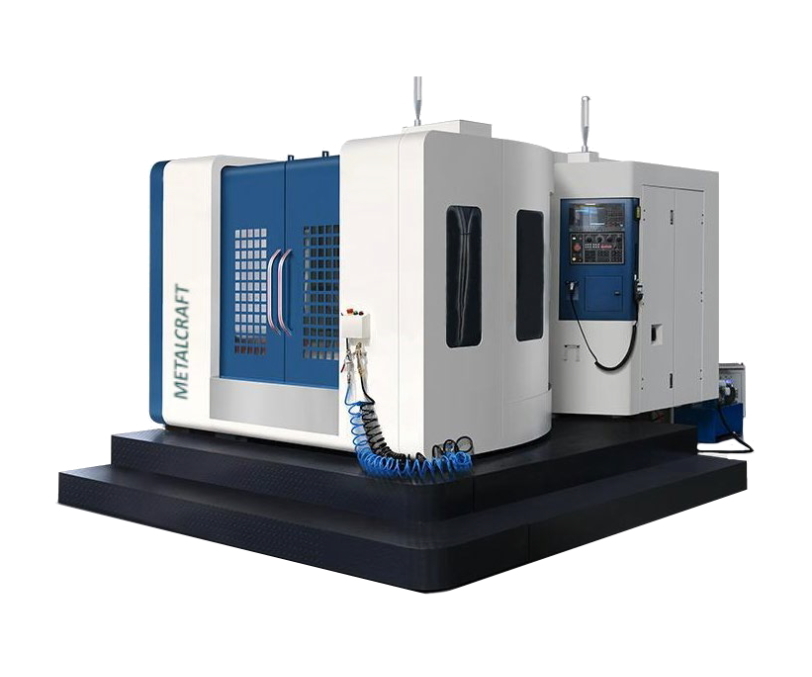

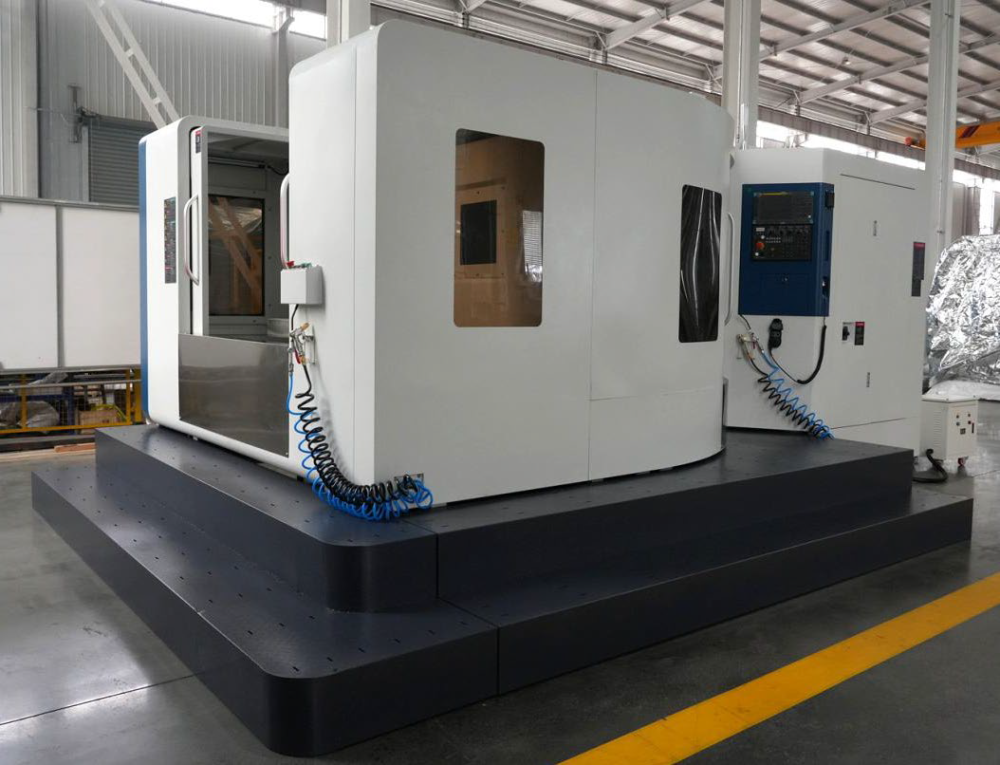

Горизонтально-фрезерный станок MetalCraft HMC500 с ЧПУ Fanuc
(голосов 0)
Артикул: HMC500.F.11/15.12 Код товара: 99607
Под заказ

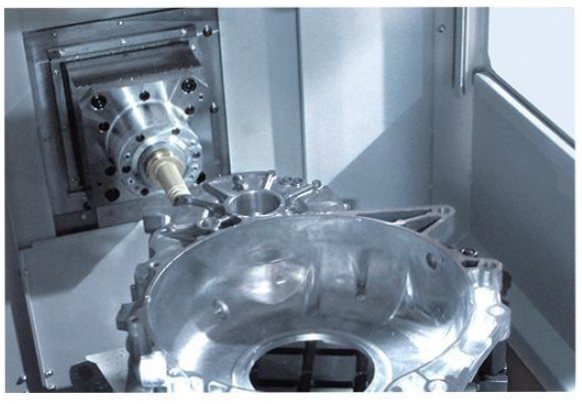

Горизонтально-фрезерный станок MetalСraft модели HMC500 с ЧПУ применяется для комплексной обработки детали и позволяет эффективно решить широкий спектр задач: фрезерование, сверление, нарезание резьбы, растачивание отверстий, зенкерование. Станки данной серии широко используется для изготовления пресс-форм, в инструментальном производстве, автомобильной промышленности, машиностроении и других отраслях.
Особенности metalcraft hmc500 с чпу fanuc
- Современная система управления Fanuc 0i-MF(3) Plus с широкими функциональными возможностями
- Высокпроизводительные привода Fanuc
- Горизонтальный шпиндель с прямым приводом и максимальной скоростью вращения до 12000 об/мин
- Система автоматической смены инструмента на 40 позиций
- Рабочий стол размером 500 x 500 мм с максимальной грузоподъемностью 1200 кг
- Доп.опция: система подачи СОЖ высокого давления (20 или 30 бар) через шпиндель.
Технические характеристики metalcraft hmc500 с чпу fanuc
| Характеристика | Значение |
|---|---|
| Модель станка | HMC500 |
| Бренд | MetalCraft |
| Система чпу | Fanuc 0i-MF(3) Plus |
| Количество осей | 4 |
| Скорость подачи, м/мин | 1 - 10000 |
| Ход по оси x / y / z, мм | 1050 / 800 / 850 |
| Ширина линейных направляющих x / y / z, мм | 45 / 45 / 55 |
| Мощность привода оси x / y / z, квт | 3 / 3 / 3 |
| Ускоренная подача по оси x / y / z, м/мин | 18 / 14 / 12 |
| Расстояние от шпинделя до центра стола, мм | 150 - 950 |
| Расстояние от шпинделя до поверхности стола, мм | 100 - 750 |
| Точность позиционирования по осям x / y / z, мм | ±0.005 / ±0.005 / ±0.005 |
| Повторяемость по осям x / y / z, мм | ±0.008 / ±0.008 / ±0.008 |
| Размеры рабочего стола, мм | 500 x 500 |
| Т-образный паз (ширина / № / расстояние), мм | 18 / 5 / 100 |
| Макс. вес заготовки, кг | 1200 |
| Количество паллетов (столов) | 1 |
| Мощность двигателя шпинделя, квт | 11 / 15 |
| Конус шпинделя | BT40 |
| Макс. скорость вращения шпинделя, об/мин | 12000 |
| Количество инструментов | 40 |
| Макс. диаметр инструмента, мм | Ø78 / Ø150 |
| Макс. вес инструмента, кг | 15 |
| Время смены инструмента, сек | 4.75 |
| Габаритные размеры станка (д x ш x в), мм | 4850х3100х3100 |
| Масса станка, кг | 12000 |
Комплект поставки metalcraft hmc500 с чпу fanuc
| № п/п | Наименование | Примечание |
| БОГАТАЯ КОМПЛЕКТАЦИЯ | ||
| 1 | Система ЧПУ | Fanuc 0i-MF(3) Plus (Япония) |
| 2 | Система диалогового программирования | "Manual Guide i" Fanuc (Япония) |
| 3 | Сервомоторы по осям - X / Y / Z | 3 / 3 / 3 кВт Fanuc (Япония) |
| 4 | Двигатель шпинделя | 11/15 кВт (βiI12/12000-B) Fanuc (Япония) |
| 5 | Шпиндель | BT40 (Тайвань) |
| 6 | Прямой привод шпинделя | 12000 об/мин |
| 7 | Масляное охлаждение шпинделя | - |
| 8 | Обдув шпинделя сжатым воздухом | - |

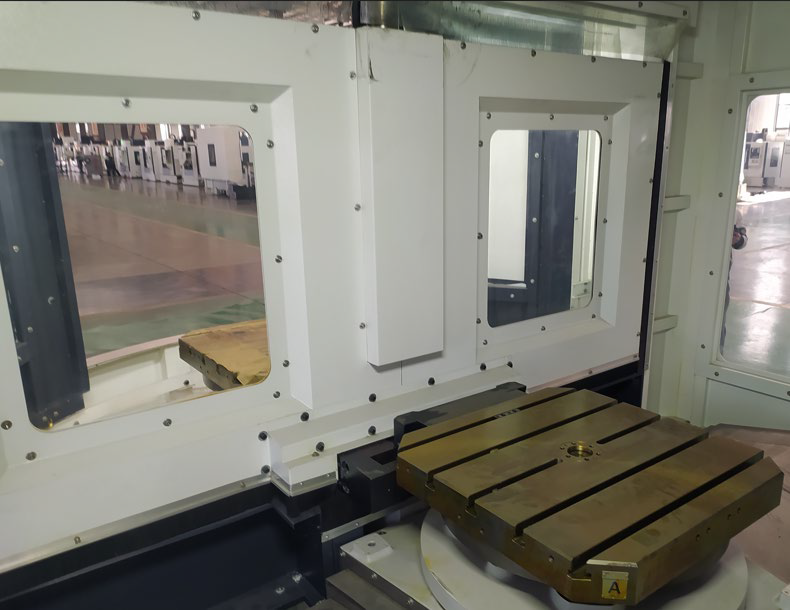

| 9 | Вращающийся рабочий стол | 500 x 500 мм |
| 10 | Минимальный поворот рабочего стола (ось - С) | 0.001° |

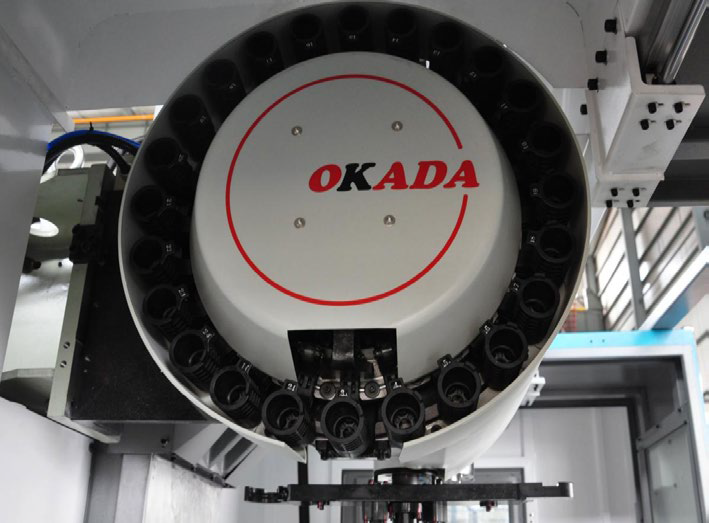

| 11 | Инструментальный магазин с системой автоматической смены инструмента (АТС) | 40 позиций, Okada (Тайвань) |
| 12 | Подшипники шпинделя / ШВП | NSK (Япония)/ HIWIN /PMI (Тайвань) |
| 13 | Роликовые линейные направляющие по осям - X / Y / Z | HIWIN /PMI (Тайвань) |
| 14 | Централизованная автоматическая система смазки | - |
| 15 | Система подачи СОЖ, включая: - cопла на торце шпинделя; - пистолет СОЖ; - смыв стружки из сопел в рабочей зоне. | - |
| 16 | Пистолет для обдува деталей сжатым воздухом | - |
| 17 | 2-а шнековых и 1 цепной транспортер стружки с баком | - |
| 18 | Полностью закрытая рабочая зона, кабинетная защита станка | - |
| 19 | Кондиционер электрошкафа | - |
| 20 | Трансформатор | 380 В / 50 Гц / 3 фазы |
| 21 | Светодиодное рабочее освещение | - |
| 22 | Ручной переносной пульт управления перемещениями станка (MPG) | - |
| 23 | Скиммер (маслоотделитель) | - |
| 24 | Анкерные болты и опоры для установки станка+ Комплект инструмента для монтажа станка | - |
| 25 | Подготовка к подаче СОЖ через шпиндель | - |
| 26 | Функция жесткого нарезания резьбы метчиком | - |
| Опции, которые могут быть установлены при необходимости (за дополнительную плату) | ||
| 27 | Датчик измерения детали Renishaw TS27R (Великобритания) | По согласованию |
| 28 | Датчик измерения детали OMP60 Renishaw (Великобритания) | По согласованию |
