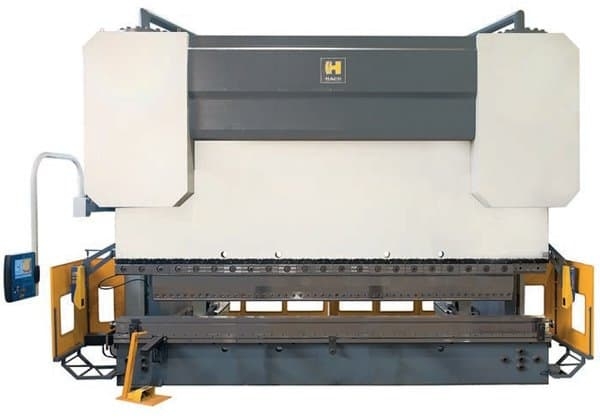

Гидравлический листогибочный пресс с ЧПУ Haco HDSY70400

Гидравлический листогибочный пресс с ЧПУ Haco HDSY70400

Компания 'Невастанкомаш' представляет инновационное оборудование для производства металлических изделий - гидравлический листогибочный пресс с ЧПУ Haco HDSY70400. Этот пресс обеспечивает высокую точность и эффективность при гибке листового металла, что делает его идеальным выбором для различных отраслей промышленности.

Преимущества гидравлического листогибочного пресса Haco HDSY70400:

• ЧПУ система обеспечивает точность и повторяемость гибки
• Мощный гидравлический привод для высокой производительности
• Простое и удобное управление для оператора
• Надежная конструкция для долговечной эксплуатации
• Разнообразные настройки для различных задач по гибке металла

Особенности гидравлического пресса Haco HDSY70400:

• Максимальная длина гибки - 4000 мм
• Сила гибки - 70 тонн
• ЧПУ управление с возможностью программирования различных углов и радиусов гибки
• Интегрированная система безопасности для защиты оператора

Гидравлический листогибочный пресс Haco HDSY70400 подходит для использования в различных сферах промышленности, включая машиностроение, авиацию, архитектуру и другие отрасли, где требуется высокая точность и качество гибки металла.

Не упустите возможность приобрести качественное оборудование для вашего производства! Закажите гидравлический листогибочный пресс с ЧПУ Haco HDSY70400 прямо сейчас у компании 'Невастанкомаш' и улучшите процессы производства на вашем предприятии!

Гидравлический листогибочный пресс с ЧПУ Haco HDSY70400 – идеальный выбор для гибки листового металла большой толщины и трудно обрабатываемых материалов типа Hardox, на большой длине гиба. Эти жесткие и мощные гибочные прессы изготавливаются по индивидуальному заказу будущего пользователя. Множество конфигураций прессов, а также широчайший выбор вариантов автоматизации процесса гибки делают каждый гибочный пресс HDSY, готовым индивидуальным решением. Интеллектуальное программное обеспечение ЧПУ FastBEND оптимизирует параметры для эффективной и точной гибки. Интуитивно понятное управление с помощью сенсорного экрана сокращает время, необходимое для перехода от эскиза профиля к 3D cформированной детали.

Преимущества Haco HDSY70400

Станок имеет прочную сварную стальную станину, изготовленную с помощью высокоточных фрезерных станков-длинномеров с ЧПУ. Материал станины прошел обработку по снятию напряжений металла после механообработки.

Часть станины и стола станка устанавливаются ниже уровня пола цеха из соображений эргономичности и удобной высоты рабочего стола от пола.

Станина изготовлена немного выпуклой для того, чтобы скомпенсировать прогиб балки под нагрузкой.

Направляющие гибочной балки обеспечивают минимальный зазор и точность при работе и являются долго не изнашивающимися компонентами.

Специальный держатель пуансона обеспечивает хорошее выравнивание взаимного положения верхнего и нижнего инструмента пресса при гибке.

Специальное соединение рабочих цилиндров с гибочной балкой позволяет работать с наклоном балки без помех со стороны воздействия радиальных сил на гибочную балку.

Гидравлическая система станка расположена в верхней части машины, что удобно для обслуживания.  В системе использованы компоненты известных мировых производителей гидравлики (фирмы Rexroth, Vickers и т.п.) и оригинальные компоненты производства «Насо».

Система синхронизации движения гибочной балки, заключающаяся в управлении рабочими цилиндрами станка от синхро-платы контроллера, позволяет иметь 2 независимые координаты движения Y1 и Y2 (левый и правый цилиндр; гидравлическая система двойного действия).

ЧПУ станка считывает положение верхней гибочной балки с линейных датчиков положения, связанных с гидроцилиндрами, и регулирует положения распределительных клапанов гидросистемы.

2 независимых линейных датчика положения гибочной балки крепятся к столу через С-образную раму, таким образом, возможный прогиб боковых сторон станины под нагрузкой не влияет на точность перемещения балки (0,01 мм).

Панель управления ЧПУ ВС 55 закреплена на подвижном кронштейне.

Система управления пресса HDSY70400

• Панель управления ЧПУ ВС 55 закреплена на подвижном кронштейне
• ROBOSOFT BC 55
• 2-мерная графика
• Цветной графический дисплей
• 3 координаты для ЧПУ
• Координата Х: ход заднего упора программируется с дискретностью 0,1 мм
• Дисковод 3,5 дюйма
• Программирование угла с возможностью коррекции
• Максимальное количество программ - 1000 библиотека инструмента – 167 пуансонов и 167 матриц
• Возможность прямого подключения ЧПУ пресса к внешней ЭВМ
• Возможность создания программ для пресса на офисном компьютере
• Автоматический расчет последовательности элементов гибочной операции
• Параллельное моделирование элементов гибочной операции на цветном графическом дисплее
• Автоматический расчет размера листа заготовки
• Автоматический расчет отвода заднего упора

Технические характеристики Haco HDSY70400

Стандартная комплектация Haco HDSY70400

• Задний упор на шариково-винтовой паре (привод постоянного тока, управление от ЧПУ)
• Два упорных блока заднего упора (регулировка их положения по высоте и ширине ручная)
• Педаль
• Масло в гидросистеме
• Цвет станка – серый
• Крепление инструмента – система НАСО

Дополнительное оборудование HDSY70400

• Гидравлическое устройство компенсации прогиба стола, управляемое ЧПУ
• Фронтальные направляющие
• Различный инструмент

• Усилие, тн 400
• Ширина обработки, мм 7000
• ЧПУ Robosoft BC 55 Graphics
• Мощность, кВт 37.5
• Масса, кг 52000
• Модель HDSY70400
• Производство Бельгия
