ИР800ПМ8Ф4 - Станки многоцелевые горизонтальные фрезерные

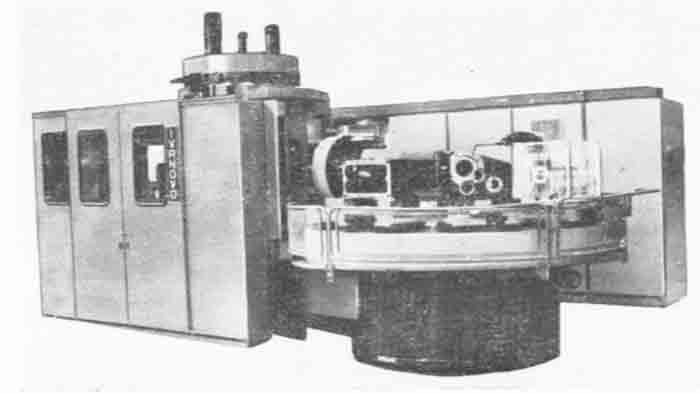

Станок горизонтальный сверлильно-фрезерно-расточный с ЧПУ NC-110 ИР800ПМ8Ф4 предназначен для комплексной обработки корпусных деталей из черных и цветных металлов, выполнения следующих операций: сверление, зенкование, развертывание, растачивание отверстий по координатам, обработка деталей с поворотом стола, фрезерование плоскостей и пазов сложной конфигурации.

Особенности конструкции ИР- 800ПМ8Ф4

• Основные базовые детали: станина, стойка, основание литое с закалёнными стальными направляющими.
• Шпиндельная бабка cостоит из главного привода, имеющего двухступенчатую передачу, шпинделя с конусом 50 под инструмент с системой обдува конуса сжатым воздухом во время смены инструмента, механизма зажима и разжима инструмента, механизма точной ориентации шпинделя.
• Круговой стол с дискретным позиционированием. Точная фиксация осуществляется посредством муфты с торцовыми зубьями. Зажим стола спутника гидравлический.
• Ограждение зоны резание герметично, со смотровыми окнами.
• Подача смазочно-охлаждающей жидкости к инструменту осуществляется через сопла над шпинделем.
• Удаление стружки производится шнековым транспортёром, из зоны резания скребковым транспортёром для последующей транспортировки её в контейнер.
• Система автоматической смены инструмента выполнена в виде барабанного инструментального магазина, расположенного на верхнем торце стойки, и манипулятора смонтированного на корпусе магазина. Кодирование инструмента переменное.
• Графическая поддержка позволяет просматривать реальное движение инструмента, проверять элементы траектории, производить точную настройку приводов в режиме осциллоскопирования на дисплее TFT-14”.
